Спосіб стабілізації електродугового розряду в плазмотроні
Номер патенту: 28694
Опубліковано: 16.10.2000
Автори: Дзюба В'ячеслав Леонідович, Підгорна Наталія Олександрівна, Корсунов Костянтин Анатолійович, Сергієнко Сергій Миколайович
Формула / Реферат
Спосіб стабілізації електродугового розряду в плазмотроні, який включає вплив на розряд вихровим потоком газу, який відрізняється тим, що вплив вихровим потоком газу на розряд здійснюють шляхом регулювання ступеня крутіння потоку газу, причому ступінь крутіння потоку газу визначають як
К
де M - момент імпульсу потоку газу відносно осі плазмотрона;
Rc - радіус струменя потоку;
B - осьова компонента імпульсу потоку газу.
Текст

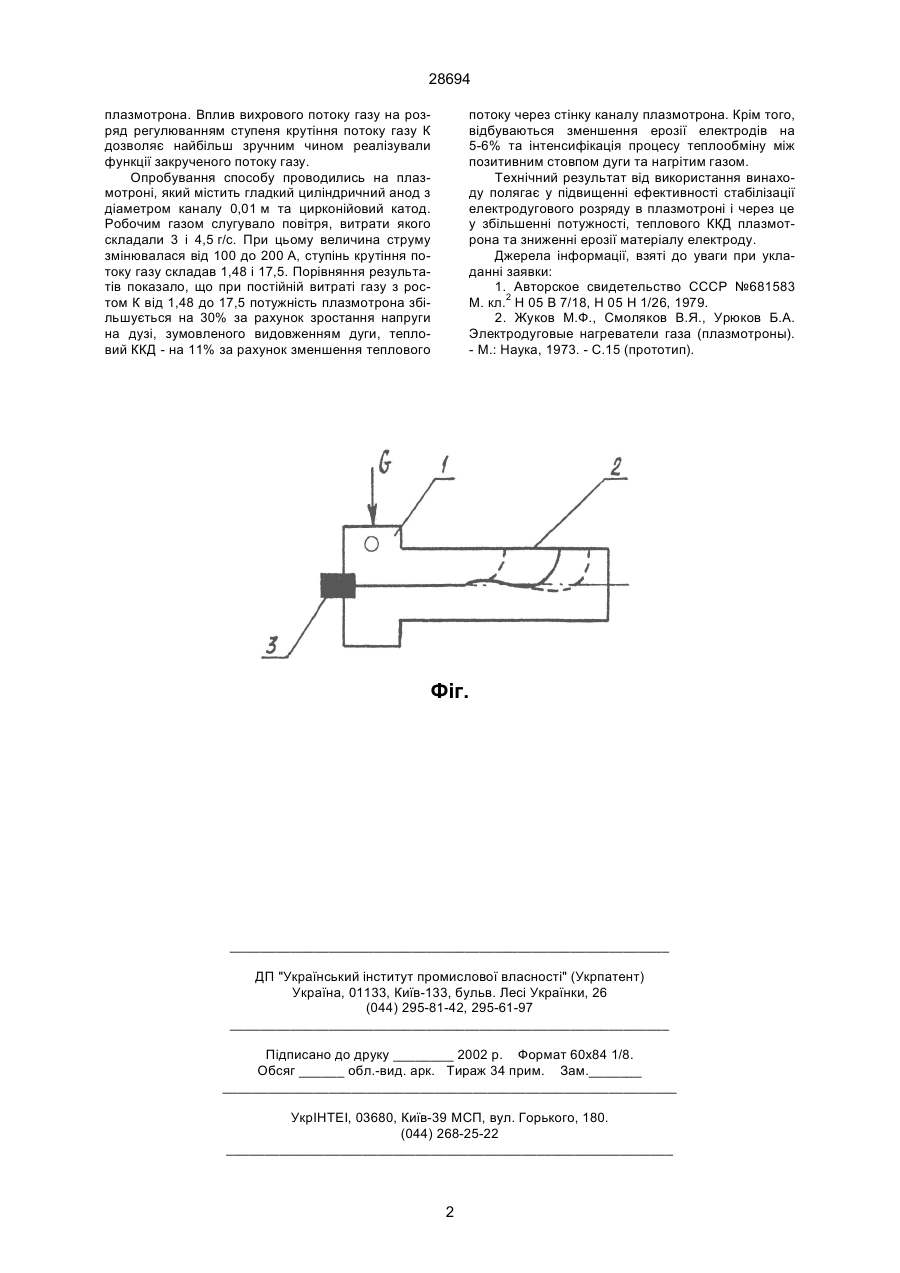

Спосіб стабілізації електродугового розряду в плазмотроні, який включає вплив на розряд вихровим потоком газу, який відрізняється тим, що 28694 плазмотрона. Вплив вихрового потоку газу на розряд регулюванням ступеня крутіння потоку газу К дозволяє найбільш зручним чином реалізували функції закрученого потоку газу. Опробування способу проводились на плазмотроні, який містить гладкий циліндричний анод з діаметром каналу 0,01 м та цирконійовий катод. Робочим газом слугувало повітря, витрати якого складали 3 і 4,5 г/с. При цьому величина струму змінювалася від 100 до 200 А, ступінь крутіння потоку газу складав 1,48 і 17,5. Порівняння результатів показало, що при постійній витраті газу з ростом К від 1,48 до 17,5 потужність плазмотрона збільшується на 30% за рахунок зростання напруги на дузі, зумовленого видовженням дуги, тепловий ККД - на 11% за рахунок зменшення теплового потоку через стінку каналу плазмотрона. Крім того, відбуваються зменшення ерозії електродів на 5-6% та інтенсифікація процесу теплообміну між позитивним стовпом дуги та нагрітим газом. Технічний результат від використання винаходу полягає у підвищенні ефективності стабілізації електродугового розряду в плазмотроні і через це у збільшенні потужності, теплового ККД плазмотрона та зниженні ерозії матеріалу електроду. Джерела інформації, взяті до уваги при укладанні заявки: 1. Авторское свидетельство СССР №681583 М. кл.2 Н 05 В 7/18, Н 05 Н 1/26, 1979. 2. Жуков М.Ф., Смоляков В.Я., Урюков Б.А. Электродуговые нагреватели газа (плазмотроны). - М.: Наука, 1973. - С.15 (прототип). Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for stabilization of arc discharge in plasma gun
Автори англійськоюDziuba Viacheslav Leonidovych, Serhiienko Serhii Mykolaiovych, Korsunov Kostiantyn Anatoliiovych, Pidhorna Natalia Oleksandrivna
Назва патенту російськоюСпособ стабилизации электродугового разряда в плазмотроне
Автори російськоюДзюба Вячеслав Леонидович, Сергиенко Сергей Николаевич, Корсунов Константин Анатольевич, Подгорная Наталья Александровна
МПК / Мітки
МПК: H05B 7/22
Мітки: електродугового, розряду, спосіб, плазмотроні, стабілізації
