Роторно-поршневий двигун
Номер патенту: 28810
Опубліковано: 25.12.2007
Формула / Реферат
Роторно-поршневий двигун, що містить статор, який має впускний і випускний канали, і ротор з ексцентричним валом і камерами згоряння та форсунку, який відрізняється тим, що на поверхні камер згоряння виконано турбулізуючі виїмки у вигляді циліндричних проточок, а глибину виїмок виконано різною по довжині камери згоряння і збільшено по ходу обертання ротора.
Текст

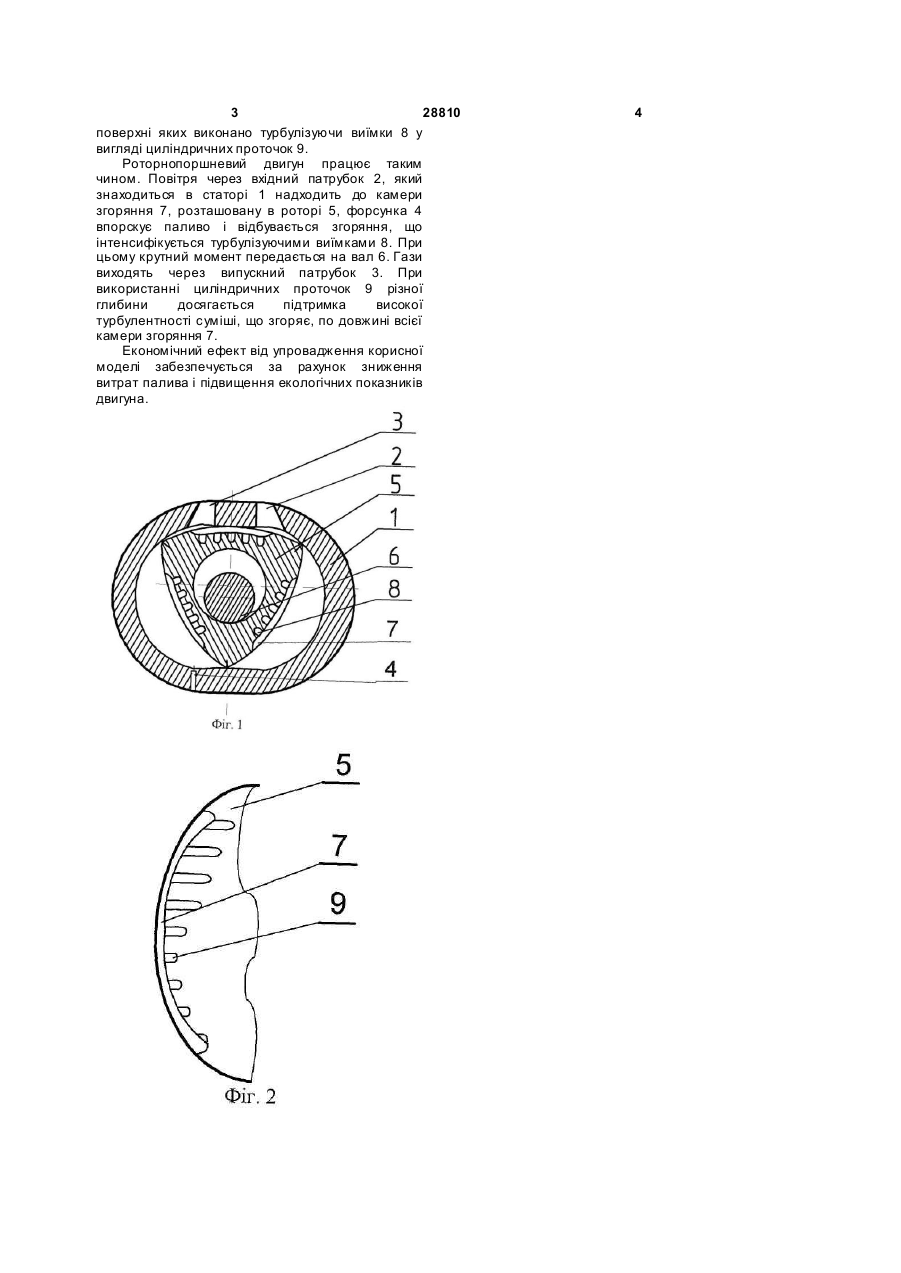

Роторно-поршневий двигун, що містить статор, який має впускний і випускний канали, і ротор з ексцентричним валом і камерами згоряння та форсунку, який відрізняється тим, що на поверхні камер згоряння виконано турбулізуючі виїмки у вигляді циліндричних проточок, а глибину виїмок виконано різною по довжині камери згоряння і збільшено по ходу обертання ротора. (19) (21) u200708389 (22) 20.07.2007 (24) 25.12.2007 (72) АНІКЄЄВ СЕРГІЙ СЕРГІЙОВИЧ, UA, ВАСИЛЬЄВ ІГОР ПАВЛОВИЧ, UA (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОН АЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИ МИРА ДАЛЯ, U A (56) 3 28810 поверхні яких виконано турбулізуючи виїмки 8 у вигляді циліндричних проточок 9. Роторнопоршневий двигун працює таким чином. Повітря через вхідний патрубок 2, який знаходиться в статорі 1 надходить до камери згоряння 7, розташовану в роторі 5, форсунка 4 впорскує паливо і відбувається згоряння, що інтенсифікується турбулізуючими виїмками 8. При цьому крутний момент передається на вал 6. Гази виходять через випускний патрубок 3. При використанні циліндричних проточок 9 різної глибини досягається підтримка високої турбулентності суміші, що згоряє, по довжині всієї камери згоряння 7. Економічний ефект від упровадження корисної моделі забезпечується за рахунок зниження витрат палива і підвищення екологічних показників двигуна. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary engine
Автори англійськоюAnikeiev Serhii Serhiiovych, Vasyliev Ihor Pavlovych
Назва патенту російськоюРоторно-поршневой двигатель
Автори російськоюАникеев Сергей Сергеевич, Васильев Игорь Павлович
МПК / Мітки
МПК: F02B 53/02
Мітки: роторно-поршневий, двигун
