Волоконно-оптичний кабель з дротяною бронею

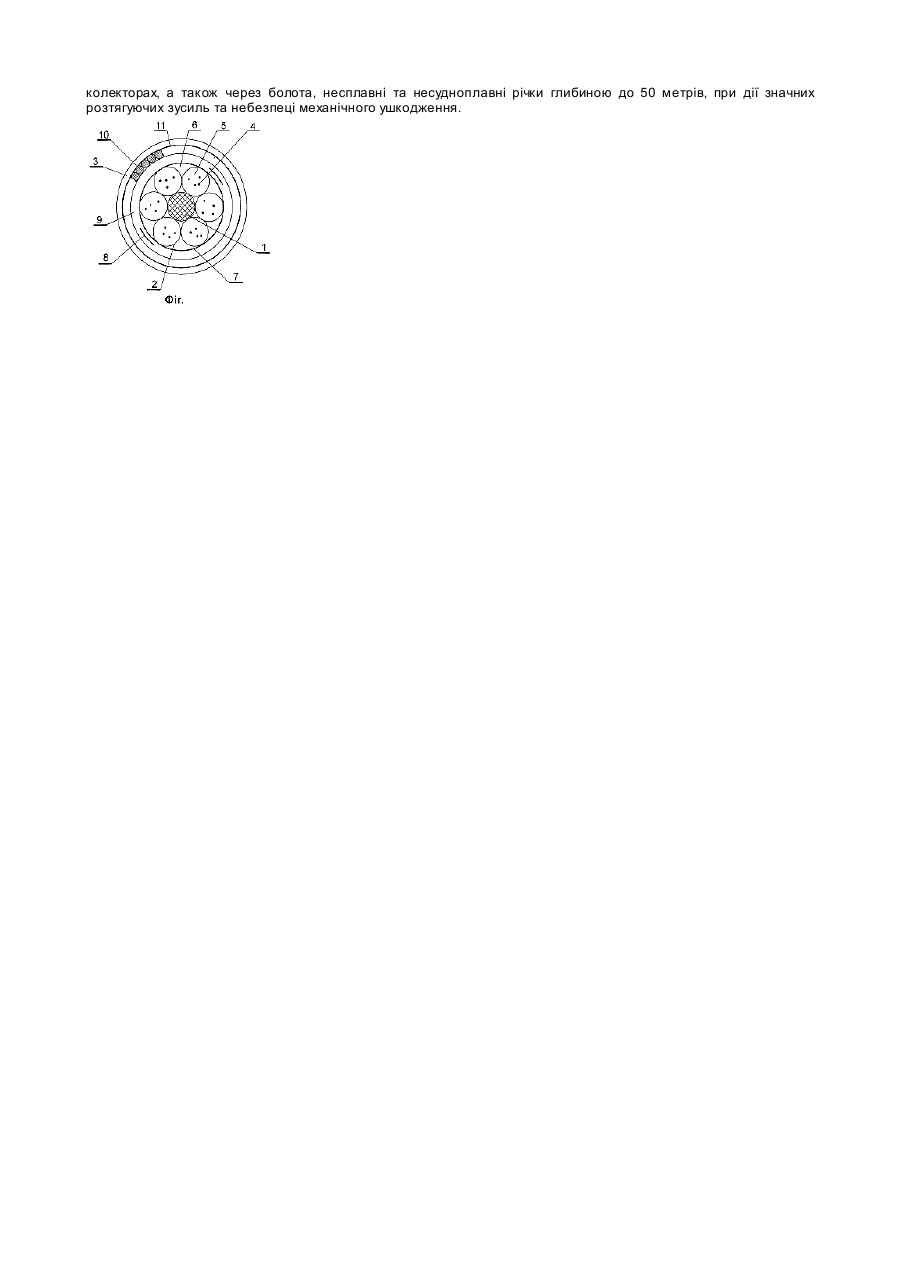

Корисна модель відноситься до волоконно-оптичних кабелів для передачі оптичних сигналів. Відомий волоконно-оптичний кабель, який містить скловолокно та послідовно нанесені на нього захисне покриття і оболонку [1]. Його недоліком є недостатня кількість оптичних каналів та низька стійкість до дії зовнішнього середовища. Найбільш близьким до запропонованої корисної моделі є волоконно-оптичний кабель, що складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами в них, заповнювача між оптичними модулями та зовнішнього покриття. Центральний силовий елемент з'єднаний з оптичними модулями з допомогою клею. Простір між оптичними модулями заповнений пористим матеріалом, який сприяє фіксації трубок оптичних модулів [2]. Недоліком згаданого вище кабелю є недостатня стійкість до дії зовнішнього середовища та механічних ушкоджень, особливо при його перегинаннях, внаслідок чого руйнується заповнювач та оптичні модулі і виходять з ладу оптичні волокна. Задачею корисної моделі є підвищення стійкості кабелю до агресивної дії зовнішнього середовища та механічних ушкоджень. Поставлена задача вирішується наявністю додаткових елементів та їх взаємозв'язками і технологією виготовлення конструкції кабеля. Відповідність критерію "новизна" запропонованому волоконно-оптичному кабелю забезпечує те, що він додатково містить між оптичними модулями та зовнішнім покриттям нанесену повздовжньо з перекриттям та скріплену полімерною ниткою полімерну плівку, нанесену методом екструзії з обтисненням полімерну оболонку, суцільний шар круглих, нанесених навиванням з відкруткою, стальних оцинкованих дротин, які утворюють броню, та шар водонабухаючої плівки, або гідрофобної речовини та полімерної плівки, причому оптичні модулі нанесені навиванням по спіралі, яка періодично змінює свій напрямок, заповнювач являє собою гідрофобну речовину, зовнішнє покриття та трубки оптичних модулів виготовлені методом екструзії з полімеру, а вільний простір всередині них заповнений гідрофобною речовиною. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки властиві запропонованому волоконно-оптичному кабелю не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На фіг. наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, полімерної оболонки 9, суцільного шару круглих стальних оцинкованих дротин, які утворюють броню 10, шару водонабухаючої плівки або гідрофобної речовини та полімерної плівки 11. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії води зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабелю. Поверх полімерної плівки 7 нанесена полімерна оболонка 9, яка додатково захищає оптичні модулі від вологи зовнішнього середовища та суцільний шар 10 з круглих стальних оцинкованих дротин, які разом з центральним силовим елементом додатково захищають кабель від повздовжніх розтягуючих зусиль. Окрім того броня захищає кабель від зовнішніх механічних ушкоджень. В разі ушкодження зовнішнього покриття від вологи зовнішнього середовища шар водонабухаючої плівки 11 розбухає та захищає кабель від проникнення вологи в радіальному та повздовжньому напрямках. Цю функцію може виконувати також гідрофобна речовина та нанесена поверх неї полімерна плівка. На шар водонабухаючої плівки методом екструзії з обтисненням нанесене зовнішнє покриття з полімеру 3, яке утримує плівку. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки, металевої дротяної броні, а також водонабухаючої плівки або гідрофобної речовини і полімерної плівки та зовнішнього покриття у вигляді полімерної оболонки разом забезпечують високу гнучкість та захищеність кабелю до дії води зовнішнього середовища, значних розтягуючи х з усиль, повздовжнього поширення вологи, і виходу з ладу оптичних волокон. Полімерна оболонка 9 додатково захищає броню кабеля від корозії. Повздовжні розтягуючі зусилля сприймають центральний силовий елемент 1 та суцільний шар круглих оцинкованих стальних дротин 10, що збільшує розривну міцність кабелю. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Зразок виготовленого кабеля складався з центрального силового елемента та скручених навколо нього SZскруткою оптичних модулів у вигляді поліізобутиленових тр убок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх виго товленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Полімерна оболонка виготовлена з поліетилену. Суцільний шар стальних круглих оцинкованих дротин був нанесений з відкруткою. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Поверх оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Водонабухаюча плівка та зовнішнє покриття наносились разом під час процесу екструзії. При необхідності, замість водонабухаючої плівки може бути нанесена гідрофобна речовина та шар полімерної плівки під час накладання зовнішнього покриття. Кабель придатний для прокладання кабелеукладником з ножем в ґрунтах всіх категорій (окрім ґрунтів з мерзлотними деформаціями) у відкриту траншею, в кабельній каналізації, в тр убах, блоках, естакадах, тунелях, колекторах, а також через болота, несплавні та несудноплавні річки глибиною до 50 метрів, при дії значних розтягуючих зусиль та небезпеці механічного ушкодження.
