Пристрій для виготовлення опалубки
Номер патенту: 29024
Опубліковано: 25.12.2007
Автори: Куценко Олександр Вікторович, Савченко Віктор Степанович
Формула / Реферат
1. Пристрій для виготовлення опалубки, який містить камеру агломерації, що складається з нижньої частини, стінок та верхньої частини, що створюють формувальний простір, який має контур, відповідний контуру опалубки, виштовхувач сформованої опалубки, системи підведення пари до камери агломерації та виведення з неї повітря і конденсату, який відрізняється тим, що як виштовхувач використовують металевий поршень, поверхня якого, що перпендикулярна поздовжній осі камери агломерації, виконана неплоскою та збільшена щонайменше в 1,5 рази у порівнянні з поперечним перерізом камери агломерації.
2. Пристрій за п.1, який відрізняється тим, що містить камеру стабілізації, сполучену з камерою агломерації.
Текст

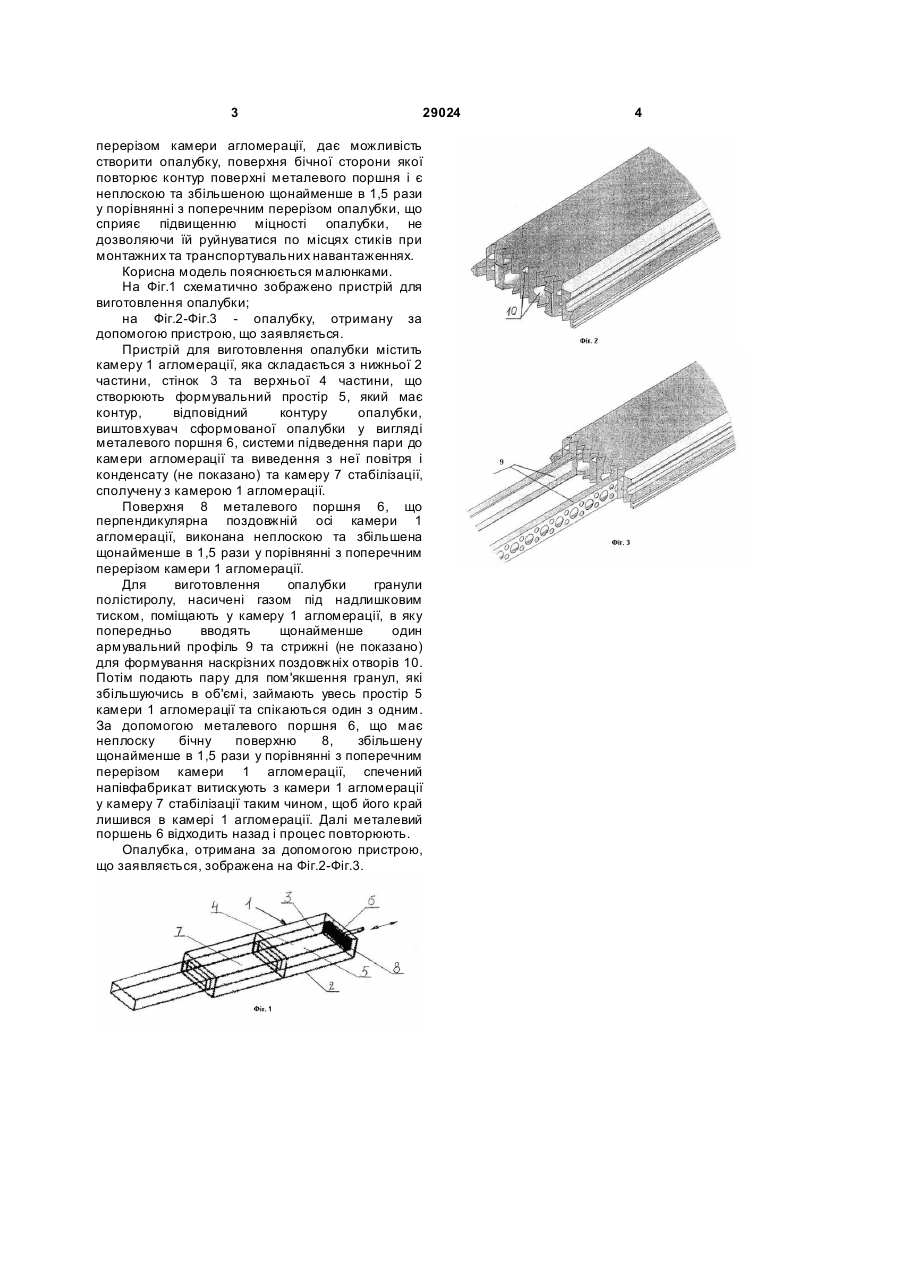

1. Пристрій для виготовлення опалубки, який містить камеру агломерації, що складається з нижньої частини, стінок та верхньої частини, що створюють формувальний простір, який має 3 29024 перерізом камери агломерації, дає можливість створити опалубку, поверхня бічної сторони якої повторює контур поверхні металевого поршня і є неплоскою та збільшеною щонайменше в 1,5 рази у порівнянні з поперечним перерізом опалубки, що сприяє підвищенню міцності опалубки, не дозволяючи їй руйнуватися по місцях стиків при монтажних та транспортувальних навантаженнях. Корисна модель пояснюється малюнками. На Фіг.1 схематично зображено пристрій для виготовлення опалубки; на Фіг.2-Фіг.3 - опалубку, отриману за допомогою пристрою, що заявляється. Пристрій для виготовлення опалубки містить камеру 1 агломерації, яка складається з нижньої 2 частини, стінок 3 та верхньої 4 частини, що створюють формувальний простір 5, який має контур, відповідний контуру опалубки, виштовхувач сформованої опалубки у вигляді металевого поршня 6, системи підведення пари до камери агломерації та виведення з неї повітря і конденсату (не показано) та камеру 7 стабілізації, сполучену з камерою 1 агломерації. Поверхня 8 металевого поршня 6, що перпендикулярна поздовжній осі камери 1 агломерації, виконана неплоскою та збільшена щонайменше в 1,5 рази у порівнянні з поперечним перерізом камери 1 агломерації. Для виготовлення опалубки гранули полістиролу, насичені газом під надлишковим тиском, поміщають у камеру 1 агломерації, в яку попередньо вводять щонайменше один армувальний профіль 9 та стрижні (не показано) для формування наскрізних поздовжніх отворів 10. Потім подають пару для пом'якшення гранул, які збільшуючись в об'ємі, займають увесь простір 5 камери 1 агломерації та спікаються один з одним. За допомогою металевого поршня 6, що має неплоску бічну поверхню 8, збільшену щонайменше в 1,5 рази у порівнянні з поперечним перерізом камери 1 агломерації, спечений напівфабрикат витискують з камери 1 агломерації у камеру 7 стабілізації таким чином, щоб його край лишився в камері 1 агломерації. Далі металевий поршень 6 відходить назад і процес повторюють. Опалубка, отримана за допомогою пристрою, що заявляється, зображена на Фіг.2-Фіг.3. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance to make casing
Автори англійськоюSavchenko Viktor Stepanovych, Kutsenko Oleksandr Viktorovych
Назва патенту російськоюУстройство для изготовления опалубки
Автори російськоюСавченко Виктор Степанович, Куценко Александр Викторович
МПК / Мітки
Мітки: виготовлення, пристрій, опалубки
