Блок незнімної опалубки

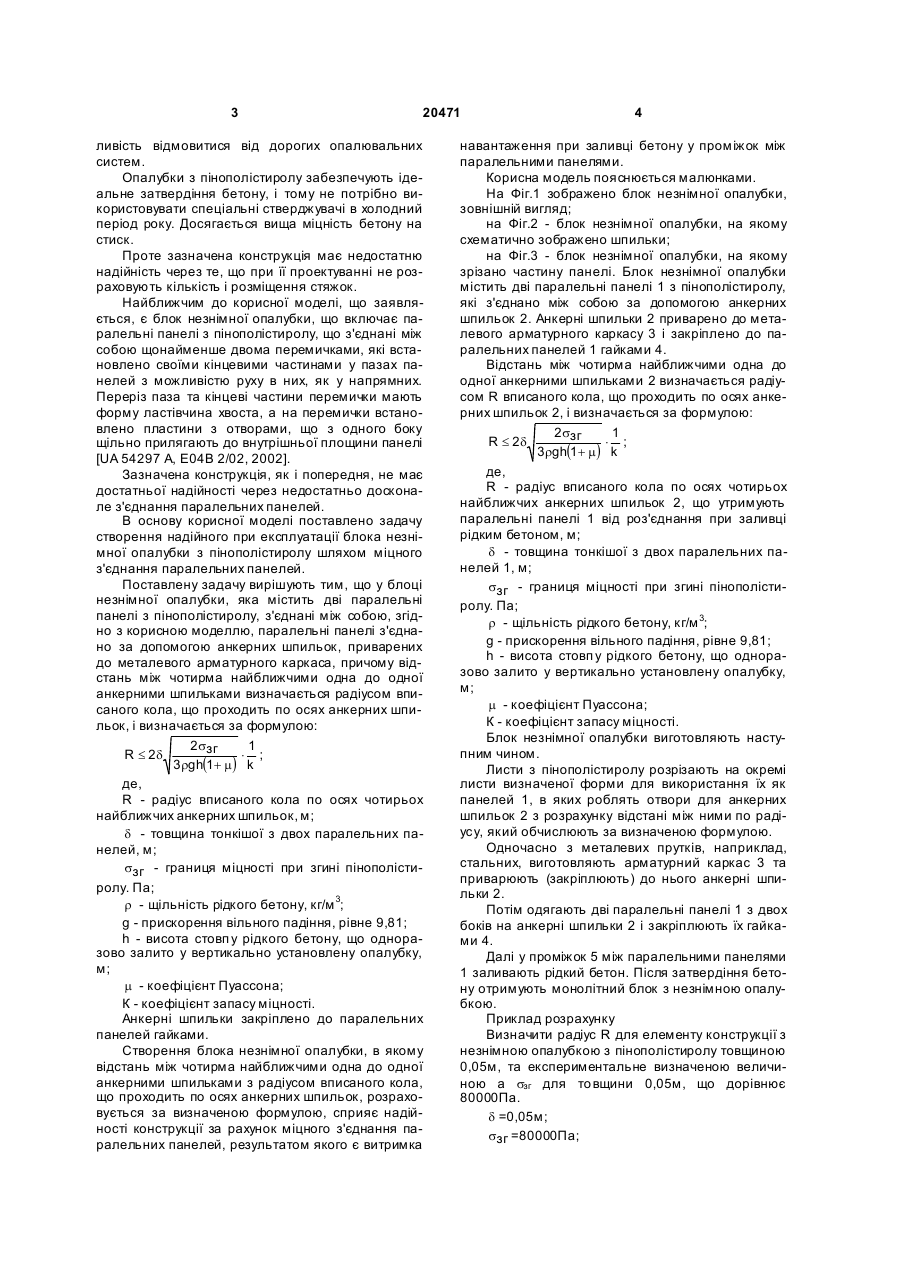

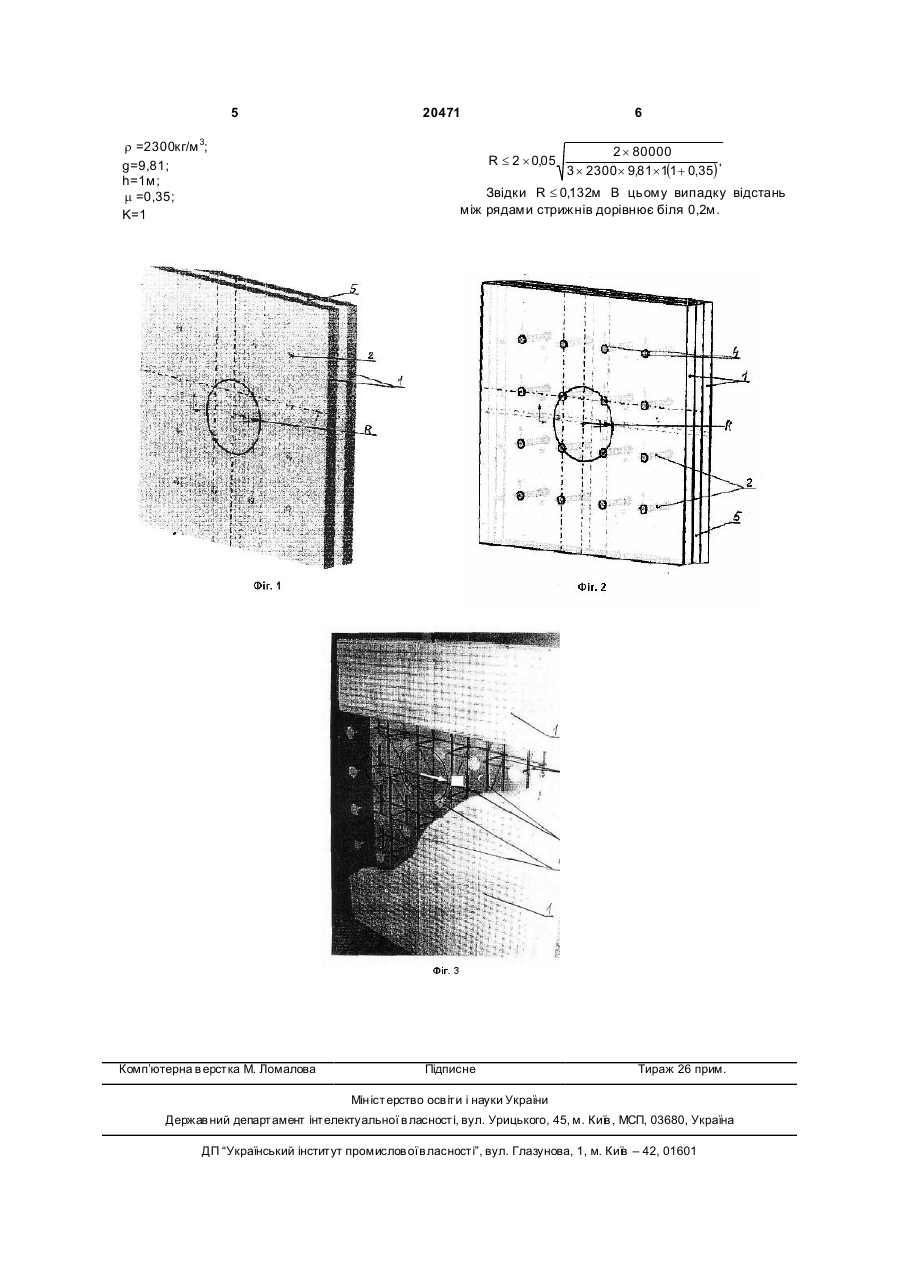

1. Блок незнімної опалубки, що містить дві паралельні панелі з пінополістиролу, з'єднані між собою, який відрізняється тим, що паралельні панелі з'єднано за допомогою анкерних шпильок, приварених до металевого арматурного каркаса, причому відстань між чотирма найближчими одна до одної анкерними шпильками визначається радіусом вписаного кола, що проходить по осях анкерних шпильок, і визначається за формулою: 2 3 20471 ливість відмовитися від дорогих опалювальних систем. Опалубки з пінополістиролу забезпечують ідеальне затвердіння бетону, і тому не потрібно використовувати спеціальні стверджувачі в холодний період року. Досягається вища міцність бетону на стиск. Проте зазначена конструкція має недостатню надійність через те, що при її проектуванні не розраховують кількість і розміщення стяжок. Найближчим до корисної моделі, що заявляється, є блок незнімної опалубки, що включає паралельні панелі з пінополістиролу, що з'єднані між собою щонайменше двома перемичками, які встановлено своїми кінцевими частинами у пазах панелей з можливістю руху в них, як у напрямних. Переріз паза та кінцеві частини перемички мають форму ластівчина хвоста, а на перемички встановлено пластини з отворами, що з одного боку щільно прилягають до внутрішньої площини панелі [UA 54297 А, Е04В 2/02, 2002]. Зазначена конструкція, як і попередня, не має достатньої надійності через недостатньо досконале з'єднання паралельних панелей. В основу корисної моделі поставлено задачу створення надійного при експлуатації блока незнімної опалубки з пінополістиролу шляхом міцного з'єднання паралельних панелей. Поставлену задачу вирішують тим, що у блоці незнімної опалубки, яка містить дві паралельні панелі з пінополістиролу, з'єднані між собою, згідно з корисною моделлю, паралельні панелі з'єднано за допомогою анкерних шпильок, приварених до металевого арматурного каркаса, причому відстань між чотирма найближчими одна до одної анкерними шпильками визначається радіусом вписаного кола, що проходить по осях анкерних шпильок, і визначається за формулою: 2sзг 1 R £ 2d × ; 3rgh(1+ m) k де, R - радіус вписаного кола по осях чотирьох найближчих анкерних шпильок, м; d - товщина тонкішої з двох паралельних панелей, м; sзг - границя міцності при згині пінополістиролу. Па; r - щільність рідкого бетону, кг/м 3; g - прискорення вільного падіння, рівне 9,81; h - висота стовп у рідкого бетону, що одноразово залито у вертикально установлену опалубку, м; m - коефіцієнт Пуассона; К - коефіцієнт запасу міцності. Анкерні шпильки закріплено до паралельних панелей гайками. Створення блока незнімної опалубки, в якому відстань між чотирма найближчими одна до одної анкерними шпильками з радіусом вписаного кола, що проходить по осях анкерних шпильок, розраховується за визначеною формулою, сприяє надійності конструкції за рахунок міцного з'єднання паралельних панелей, результатом якого є витримка 4 навантаження при заливці бетону у проміжок між паралельними панелями. Корисна модель пояснюється малюнками. На Фіг.1 зображено блок незнімної опалубки, зовнішній вигляд; на Фіг.2 - блок незнімної опалубки, на якому схематично зображено шпильки; на Фіг.3 - блок незнімної опалубки, на якому зрізано частину панелі. Блок незнімної опалубки містить дві паралельні панелі 1 з пінополістиролу, які з'єднано між собою за допомогою анкерних шпильок 2. Анкерні шпильки 2 приварено до металевого арматурного каркасу 3 і закріплено до паралельних панелей 1 гайками 4. Відстань між чотирма найближчими одна до одної анкерними шпильками 2 визначається радіусом R вписаного кола, що проходить по осях анкерних шпильок 2, і визначається за формулою: 2sзг 1 R £ 2d × ; 3rgh(1+ m) k де, R - радіус вписаного кола по осях чотирьох найближчих анкерних шпильок 2, що утримують паралельні панелі 1 від роз'єднання при заливці рідким бетоном, м; d - товщина тонкішої з двох паралельних панелей 1, м; sзг - границя міцності при згині пінополістиролу. Па; r - щільність рідкого бетону, кг/м 3; g - прискорення вільного падіння, рівне 9,81; h - висота стовп у рідкого бетону, що одноразово залито у вертикально установлену опалубку, м; m - коефіцієнт Пуассона; К - коефіцієнт запасу міцності. Блок незнімної опалубки виготовляють наступним чином. Листи з пінополістиролу розрізають на окремі листи визначеної форми для використання їх як панелей 1, в яких роблять отвори для анкерних шпильок 2 з розрахунку відстані між ними по радіусу, який обчислюють за визначеною формулою. Одночасно з металевих прутків, наприклад, стальних, виготовляють арматурний каркас 3 та приварюють (закріплюють) до нього анкерні шпильки 2. Потім одягають дві паралельні панелі 1 з двох боків на анкерні шпильки 2 і закріплюють їх гайками 4. Далі у проміжок 5 між паралельними панелями 1 заливають рідкий бетон. Після затвердіння бетону отримують монолітний блок з незнімною опалубкою. Приклад розрахунку Визначити радіус R для елементу конструкції з незнімною опалубкою з пінополістиролу товщиною 0,05м, та експериментальне визначеною величиною а sзг для то вщини 0,05м, що дорівнює 80000Па. d =0,05м; sзг =80000Па; 5 r =2300кг/м 3; g=9,81; h=1м; m =0,35; K=1 Комп’ютерна в ерстка М. Ломалова 20471 6 R £ 2 ´ 0,05 2 ´ 80000 , 3 ´ 2300´ 9,81´1(1+ 0,35) Звідки R £ 0,132м В цьому випадку відстань між рядами стрижнів дорівнює біля 0,2м. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
