Комбіноване шпонково-пресове з’єднання
Формула / Реферат
Комбіноване шпонково-пресове з'єднання, яке складається із вала і маточини, з'єднаних пресовою посадкою, і пружної шпонки, виконаної у вигляді порожнистої призматичної шпонки з коловими торцями, яке відрізняється тим, що на поверхні сполуки вала і маточини виконані не менше ніж по два пази таким чином, що при співпаданні однієї пари пазів вала і маточини, у другій парі пази зміщені на деякий кут, при цьому у пази, що співпадають, установлена пружна шпонка у недеформованому стані, у змішенії парі установлена така ж пружна шпонка, але у стисненому стані, причому кут зміщення пазів визначають із залежності
де:
- величина деформації пружних шпонок; d - діаметр сполуки вала і маточини.
Текст

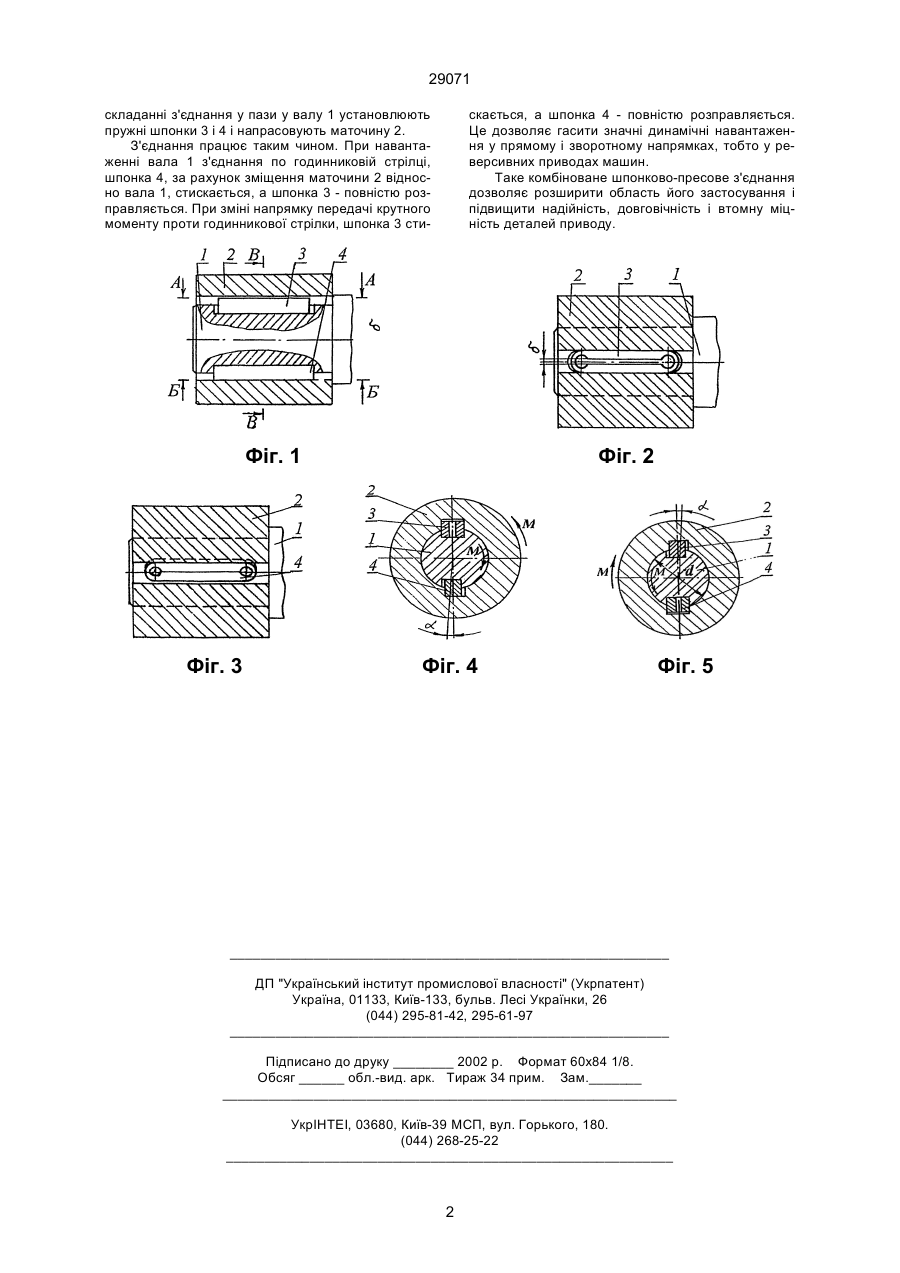

Комбіноване шпонково-пресове з'єднання, яке складається із вала і маточини, з'єднаних пресовою посадкою, і пружної шпонки, виконаної у вигляді порожнистої призматичної шпонки з колови 29071 складанні з'єднання у пази у валу 1 установлюють пружні шпонки 3 і 4 і напрасовують маточину 2. З'єднання працює таким чином. При навантаженні вала 1 з'єднання по годинниковій стрілці, шпонка 4, за рахунок зміщення маточини 2 відносно вала 1, стискається, а шпонка 3 - повністю розправляється. При зміні напрямку передачі крутного моменту проти годинникової стрілки, шпонка 3 сти скається, а шпонка 4 - повністю розправляється. Це дозволяє гасити значні динамічні навантаження у прямому і зворотному напрямках, тобто у реверсивних приводах машин. Таке комбіноване шпонково-пресове з'єднання дозволяє розширити область його застосування і підвищити надійність, довговічність і втомну міцність деталей приводу. Фіг. 1 Фіг. 3 Фіг. 2 Фіг. 4 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюCombined keyed compression joint
Автори англійськоюStrilets Volodymyr Mykolaiovych
Назва патенту російськоюКомбинированное шпоночно-прессовое соединение
Автори російськоюСтрилец Владимир Николаевич
МПК / Мітки
МПК: F16B 3/00
Мітки: комбіноване, з'єднання, шпонково-пресове
Код посилання
