Затискач для закріплювання гнучкого шланга на патрубку

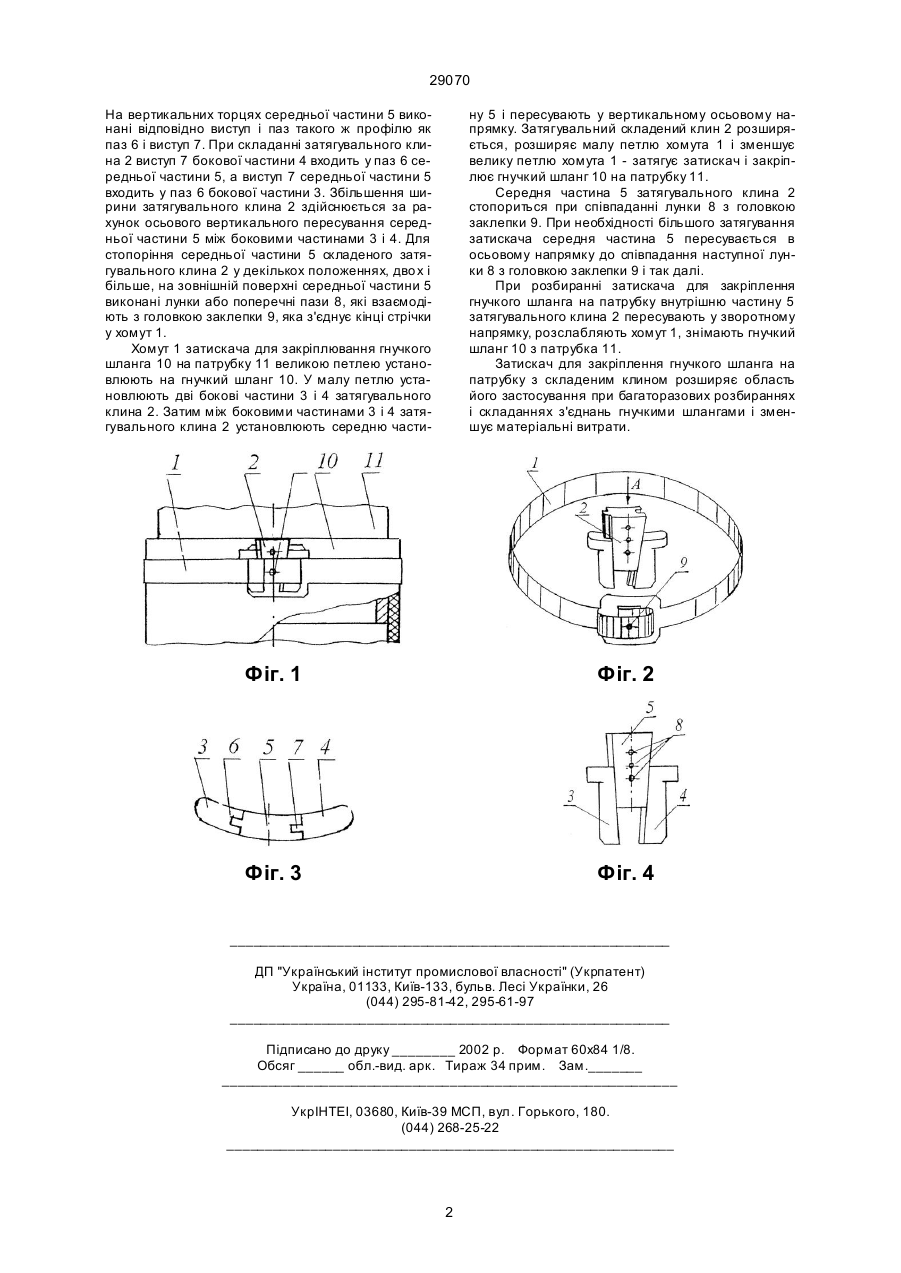

Затискач для закріплювання гнучкого шланга на патрубку, який складається з хомута, виконаного із стрічки, замкнутої у вигляді вісімки з великою і малою петлями, затягувального клина, виконаного із пластини з циліндричною поверхнею, радіус кри 29070 На вертикальних торцях середньої частини 5 виконані відповідно виступ і паз такого ж профілю як паз 6 і виступ 7. При складанні затягувального клина 2 виступ 7 бокової частини 4 входить у паз 6 середньої частини 5, а виступ 7 середньої частини 5 входить у паз 6 бокової частини 3. Збільшення ширини затягувального клина 2 здійснюється за рахунок осьового вертикального пересування середньої частини 5 між боковими частинами 3 і 4. Для стопоріння середньої частини 5 складеного затягувального клина 2 у декількох положеннях, дво х і більше, на зовнішній поверхні середньої частини 5 виконані лунки або поперечні пази 8, які взаємодіють з головкою заклепки 9, яка з'єднує кінці стрічки у хомут 1. Хомут 1 затискача для закріплювання гнучкого шланга 10 на патрубку 11 великою петлею установлюють на гнучкий шланг 10. У малу петлю установлюють дві бокові частини 3 і 4 затягувального клина 2. Затим між боковими частинами 3 і 4 затягувального клина 2 установлюють середню части ну 5 і пересувають у вертикальному осьовому напрямку. Затягувальний складений клин 2 розширяється, розширяє малу петлю хомута 1 і зменшує велику петлю хомута 1 - затягує затискач і закріплює гнучкий шланг 10 на патрубку 11. Середня частина 5 затягувального клина 2 стопориться при співпаданні лунки 8 з головкою заклепки 9. При необхідності більшого затягування затискача середня частина 5 пересувається в осьовому напрямку до співпадання наступної лунки 8 з головкою заклепки 9 і так далі. При розбиранні затискача для закріплення гнучкого шланга на патрубку внутрішню частину 5 затягувального клина 2 пересувають у зворотному напрямку, розслабляють хомут 1, знімають гнучкий шланг 10 з патрубка 11. Затискач для закріплення гнучкого шланга на патрубку з складеним клином розширяє область його застосування при багаторазових розбираннях і складаннях з'єднань гнучкими шлангами і зменшує матеріальні витрати. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
