Пристрій для формування трубчастих виробів із бетонних сумішей
Номер патенту: 30766
Опубліковано: 17.06.2002
Автори: Шахов Сергій Олександрович, Орисенко Олександр Вікторович, Нестеренко Микола Петрович
Формула / Реферат
Пристрій для формування трубчастих виробів із бетонних сумішей, що містить рухому та нерухому рами, форму та осердя з віброзбудником коливань, який відрізняється тим, що регульований по висоті віброзбудник коливань розташований на одній осі з пружною опорою і знаходиться вище центра мас форми з бетонною сумішшю, а на нерухомій рамі розташовані пружні прокладки на висувних опорах.
Текст

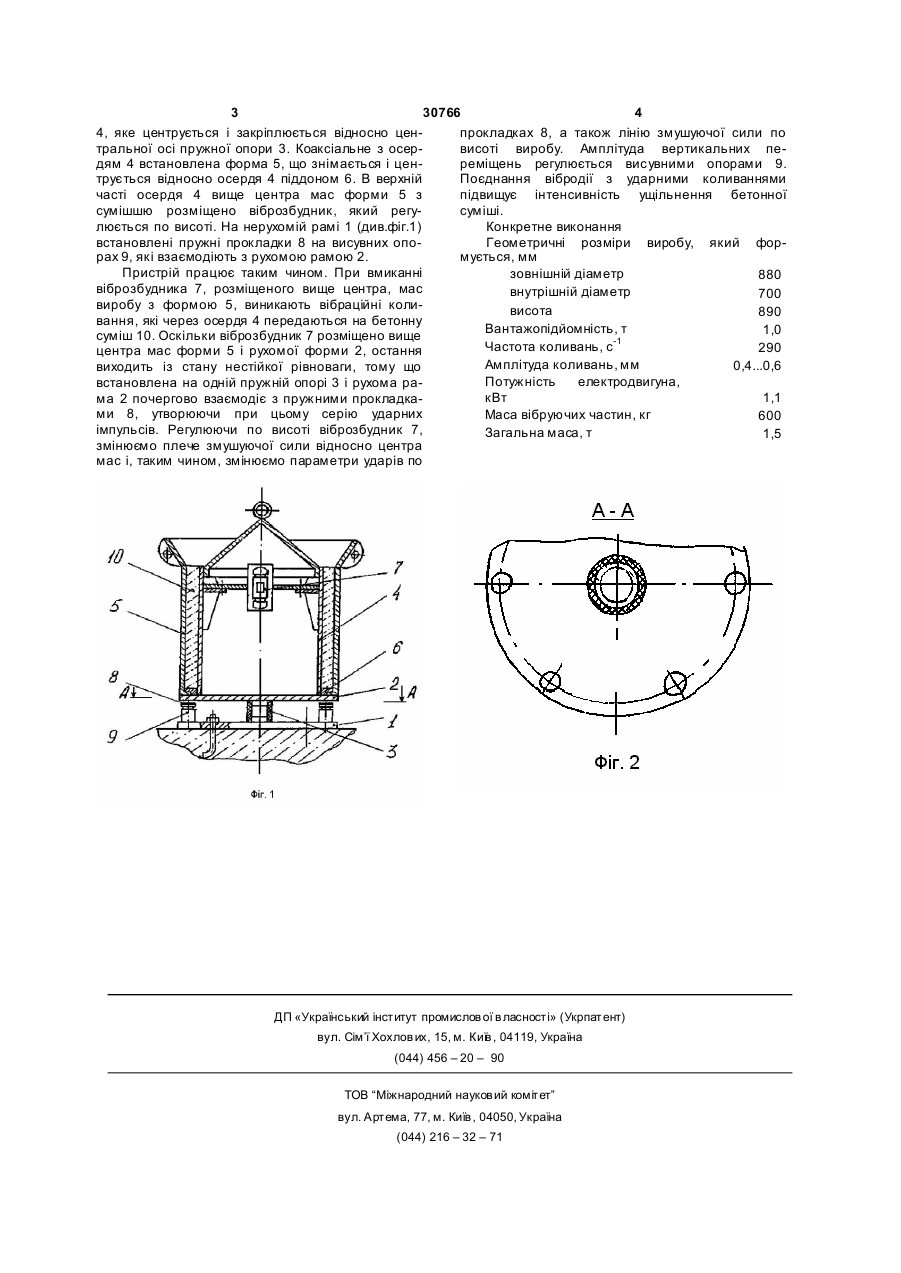

Пристрій для формування трубчасти х виробів із бетонних сумішей, що містить рухому та нерухому рами, форму та осердя з віброзбудником коливань, який відрізняється тим, що регульований по висоті віброзбудник коливань розташований на одній осі з пружною опорою і знаходиться вище центра мас форми з бетонною сумішшю, а на нерухомій рамі розташовані пружні прокладки на висувних опорах. (19) (21) 98052606 (22) 19.05.1998 (24) 17.06.2002 (46) 17.06.2002, Бюл. № 6, 2002 р. (72) Орисенко Олександр Вікторович, Нестеренко Микола Петрович, Шахов Сергій Олександрович (73) Полтавський державний технічний університет ім.Юрія Кондратюка (56) UA, 9393, МПК 6 В28В 1/08, 21/14, 30.09.1996 SU, 1604627, МПК 5 B28B 21/14, 07.11.1990 3 30766 4 4, яке центрується і закріплюється відносно ценпрокладках 8, а також лінію змушуючої сили по тральної осі пружної опори 3. Коаксіальне з осервисоті виробу. Амплітуда вертикальних педям 4 встановлена форма 5, що знімається і ценреміщень регулюється висувними опорами 9. трується відносно осердя 4 піддоном 6. В верхній Поєднання вібродії з ударними коливаннями часті осердя 4 вище центра мас форми 5 з підвищує інтенсивність ущільнення бетонної сумішшю розміщено віброзбудник, який регусуміші. люється по висоті. На нерухомій рамі 1 (див.фіг.1) Конкретне виконання встановлені пружні прокладки 8 на висувних опоГеометричні розміри виробу, який форрах 9, які взаємодіють з рухомою рамою 2. мується, мм Пристрій працює таким чином. При вмиканні зовнішній діаметр 880 віброзбудника 7, розміщеного вище центра, мас внутрішній діаметр 700 виробу з формою 5, виникають вібраційні коливисота 890 вання, які через осердя 4 передаються на бетонну Вантажопідйомність, т 1,0 суміш 10. Оскільки віброзбудник 7 розміщено вище Частота коливань, с-1 290 центра мас форми 5 і рухомої форми 2, остання Амплітуда коливань, мм 0,4...0,6 виходить із стану нестійкої рівноваги, тому що Потужність електродвигуна, встановлена на одній пружній опорі 3 і рухома ракВт 1,1 ма 2 почергово взаємодіє з пружними прокладками 8, утворюючи при цьому серію ударних Маса вібруючих частин, кг 600 імпульсів. Регулюючи по висоті віброзбудник 7, Загальна маса, т 1,5 змінюємо плече змушуючої сили відносно центра мас і, таким чином, змінюємо параметри ударів по ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71
ДивитисяДодаткова інформація
Автори англійськоюOrysenko Oleksandr Viktorovych, Nesterenko Mykola Petrovych, Shakhov Serhii Oleksandrovych
Автори російськоюОрисенко Александр Викторович, Нестеренко Николай Петрович, Шахов Сергей Александрович
МПК / Мітки
МПК: B28B 21/02
Мітки: виробів, сумішей, трубчастих, пристрій, бетонних, формування
