Установка для формування трубчастих виробів з бетонних сумішей

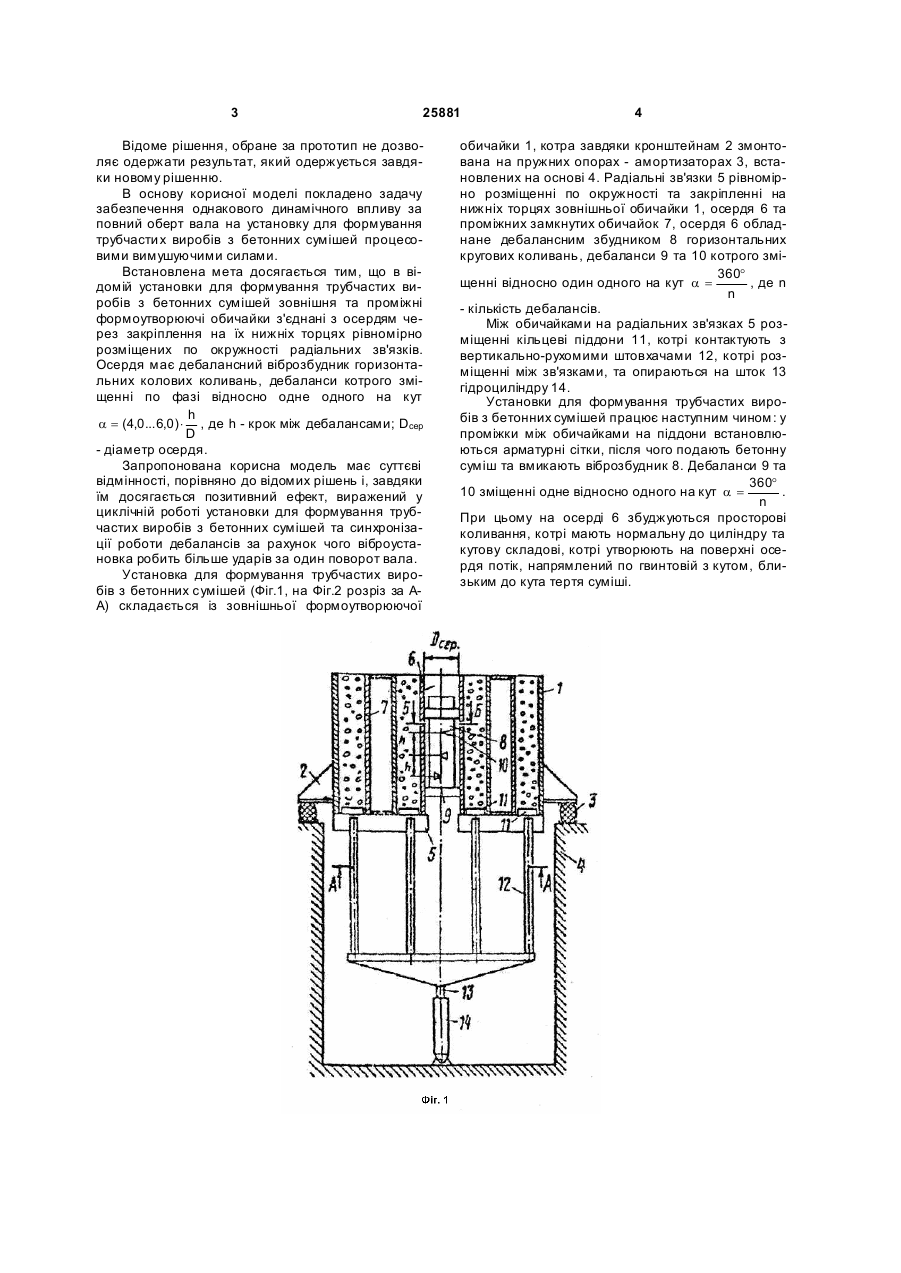

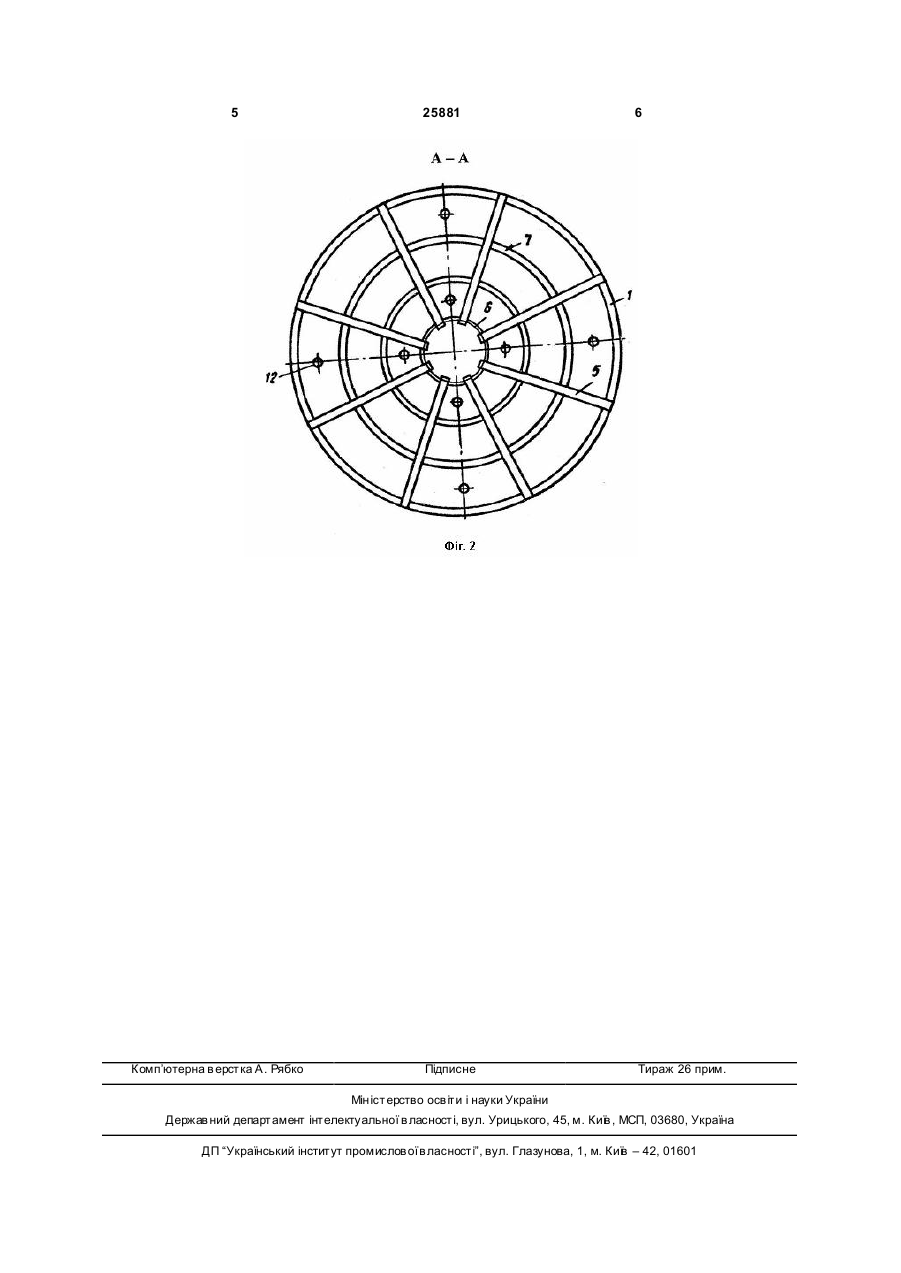

Установка для формування трубчастих виробів з бетонних сумішей, у якій зовнішня і проміжні 3 25881 Відоме рішення, обране за прототип не дозволяє одержати результат, який одержується завдяки новому рішенню. В основу корисної моделі покладено задачу забезпечення однакового динамічного впливу за повний оберт вала на установку для формування трубчасти х виробів з бетонних сумішей процесовими вимушуючими силами. Встановлена мета досягається тим, що в відомій установки для формування трубчастих виробів з бетонних сумішей зовнішня та проміжні формоутворюючі обичайки з'єднані з осердям через закріплення на їх нижніх торцях рівномірно розміщених по окружності радіальних зв'язків. Осердя має дебалансний віброзбудник горизонтальних колових коливань, дебаланси котрого зміщенні по фазі відносно одне одного на кут h a = (4,0 ... 6,0 ) × , де h - крок між дебалансами; Dcep D - діаметр осердя. Запропонована корисна модель має суттєві відмінності, порівняно до відомих рішень і, завдяки їм досягається позитивний ефект, виражений у циклічній роботі установки для формування трубчастих виробів з бетонних сумішей та синхронізації роботи дебалансів за рахунок чого віброустановка робить більше ударів за один поворот вала. Установка для формування трубчастих виробів з бетонних сумішей (Фіг.1, на Фіг.2 розріз за АА) складається із зовнішньої формоутворюючої 4 обичайки 1, котра завдяки кронштейнам 2 змонтована на пружних опорах - амортизаторах 3, встановлених на основі 4. Радіальні зв'язки 5 рівномірно розміщенні по окружності та закріпленні на нижніх торцях зовнішньої обичайки 1, осердя 6 та проміжних замкнутих обичайок 7, осердя 6 обладнане дебалансним збудником 8 горизонтальних кругових коливань, дебаланси 9 та 10 котрого змі360° щенні відносно один одного на кут a = , де n n - кількість дебалансів. Між обичайками на радіальних зв'язках 5 розміщенні кільцеві піддони 11, котрі контактують з вертикально-рухомими штовхачами 12, котрі розміщенні між зв'язками, та опираються на шток 13 гідроциліндру 14. Установки для формування трубчастих виробів з бетонних сумішей працює наступним чином: у проміжки між обичайками на піддони встановлюються арматурні сітки, після чого подають бетонну суміш та вмикають віброзбудник 8. Дебаланси 9 та 360° 10 зміщенні одне відносно одного на кут a = . n При цьому на осерді 6 збуджуються просторові коливання, котрі мають нормальну до циліндру та кутову складові, котрі утворюють на поверхні осердя потік, напрямлений по гвинтовій з кутом, близьким до кута тертя суміші. 5 Комп’ютерна в ерстка А. Рябко 25881 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
