Система подавання сипучого матеріалу для приготування рідини-пісконосія при проведенні гідравлічного розриву пласта
Номер патенту: 29121
Опубліковано: 10.01.2008
Автори: Харченко Ігор Григорович, Матвієнко Андрій Михайлович, Тимошенко В'ячеслав Михайлович
Формула / Реферат
Система подавання сипучого матеріалу для приготування рідини-пісконосія при проведенні гідравлічного розривання пласта, що містить бункер для приймання сипучого матеріалу і змішувач, яка відрізняється тим, що приймальний бункер сипучого матеріалу розміщений безпосередньо над змішувачем, що дозволяє проводити завантажування сипучих матеріалів до змішувача за рахунок сил тяжіння.
Текст

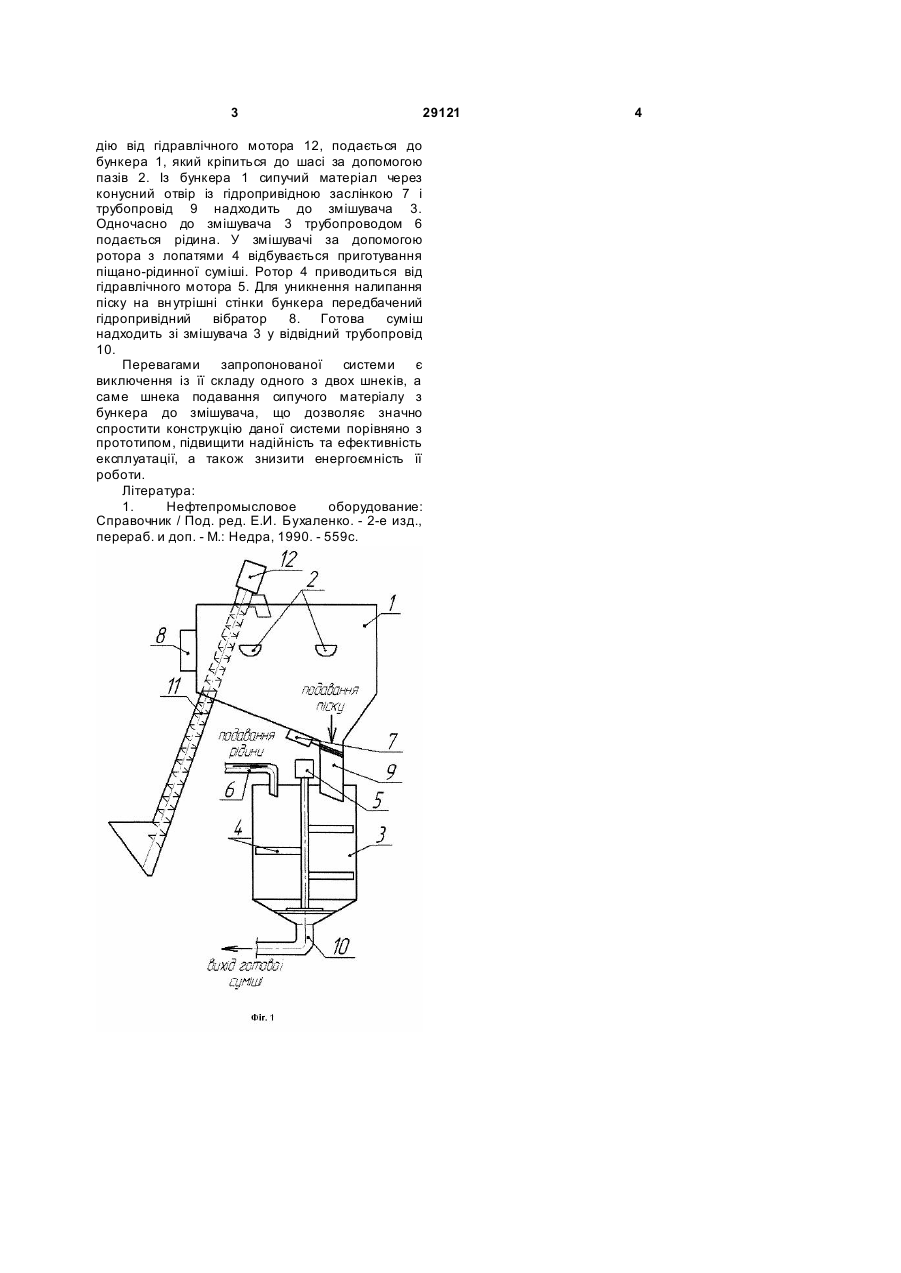

Система подавання сипучого матеріалу для приготування рідини-пісконосія при проведенні гідравлічного розривання пласта, що містить бункер для приймання сипучого матеріалу і змішувач, яка відрізняється тим, що приймальний бункер сипучого матеріалу розміщений безпосередньо над змішувачем, що дозволяє проводити завантажування сипучих матеріалів до змішувача за рахунок сил тяжіння. (19) (21) u200705895 (22) 29.05.2007 (24) 10.01.2008 (72) ТИМОШЕНКО В'ЯЧЕСЛАВ МИ ХАЙЛОВИЧ, UA, МАТВІЄНКО АНДРІЙ МИ ХАЙЛОВИЧ, UA, ХАРЧЕНКО ІГОР ГРИГОРОВИЧ, UA (73) ПОЛТАВСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА, U A (56) 3 29121 дію від гідравлічного мотора 12, подається до бункера 1, який кріпиться до шасі за допомогою пазів 2. Із бункера 1 сипучий матеріал через конусний отвір із гідропривідною заслінкою 7 і трубопровід 9 надходить до змішувача 3. Одночасно до змішувача 3 трубопроводом 6 подається рідина. У змішувачі за допомогою ротора з лопатями 4 відбувається приготування піщано-рідинної суміші. Ротор 4 приводиться від гідравлічного мотора 5. Для уникнення налипання піску на вн утрішні стінки бункера передбачений гідропривідний вібратор 8. Готова суміш надходить зі змішувача 3 у відвідний трубопровід 10. Перевагами запропонованої системи є виключення із її складу одного з двох шнеків, а саме шнека подавання сипучого матеріалу з бункера до змішувача, що дозволяє значно спростити конструкцію даної системи порівняно з прототипом, підвищити надійність та ефективність експлуатації, а також знизити енергоємність її роботи. Література: 1. Нефтепромысловое оборудование: Справочник / Под. ред. Е.И. Бухаленко. - 2-е изд., перераб. и доп. - М.: Недра, 1990. - 559с. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for supply of bulk material for preparation of liquid-sand carrier at carrying out of hydraulic break of seam
Автори англійськоюTymoshenko Viacheslav Mykhailovych, Matvienko Andrii Mykhailovych, Kharchenko Ihor Hryhorovych
Назва патенту російськоюСистема подачи сыпучего материала для приготовления жидкости-песконосителя при проведении гидравлического разрыва пласта
Автори російськоюТимошенко Вячеслав Михайлович, Матвиенко Андрей Михайлович, Харченко Игорь Григорьевич
МПК / Мітки
МПК: E21B 43/25
Мітки: сипучого, матеріалу, розриву, система, гідравлічного, проведенні, подавання, пласта, приготування, рідини-пісконосія
