Лобовий фрикційний варіатор

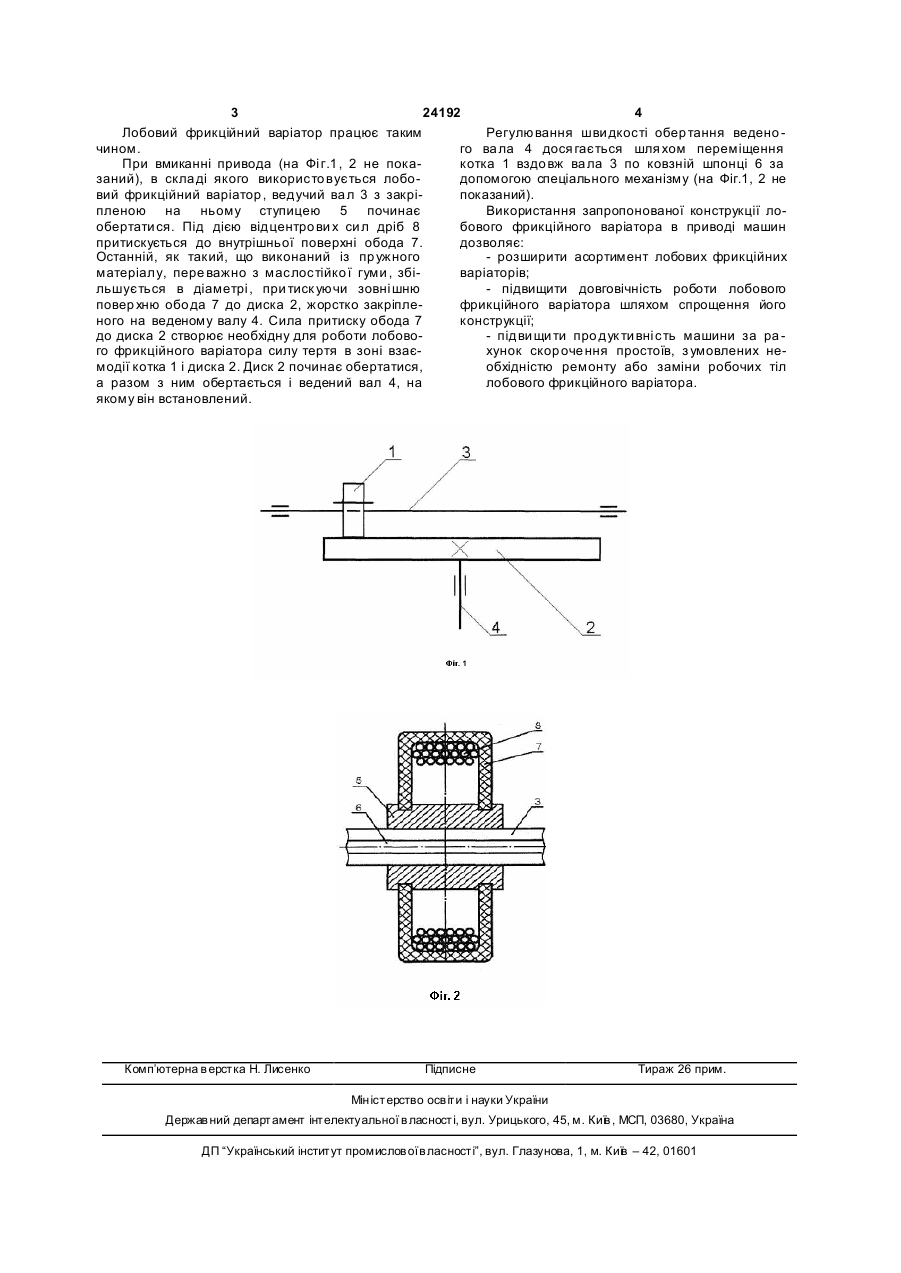

Лобовий фрикційний варіатор, що містить коток і диск, встановлені відповідно на ведучому та веденому валах, який відрізняє ться тим, що коток містить маточину, обід, з'єднані між собою, та дріб, розташований всередині обода, причому маточина встановлена на ведучому валу, а обід виконаний з пружного матеріалу, переважно з маслостійкої гуми, у вигляді оболонки коритоподібного профілю. (19) (21) u200700319 (22) 15.01.2007 (24) 25.06.2007 (46) 25.06.2007, Бюл. № 9, 2007 р. (72) Піпа Борис Федорович, Поладич Іван Валентинович (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 24192 4 Лобовий фрикційний варіатор працює таким Регулювання шви дкості обер тання ведено чином. го ва ла 4 дося гається шля хом переміщення При вмиканні привода (на Фі г.1 , 2 не покакотка 1 вздовж ва ла 3 по ковзній шпонці 6 за заний), в скла ді якого використо вується лободопомогою спеціального механізму (на Фіг.1, 2 не вий фрикційний варіатор , ведучий ва л 3 з закріпоказаний). пленою на ньому ступицею 5 починає Використання запропонованої конструкції лообертати ся. Під дією відцентро ви х си л дріб 8 бового фрикційного варіатора в приводі машин притискується до внутрішньої поверхні обода 7. дозволяє: Останній, як такий, що виконаний із пр ужного - розширити асортимент лобових фрикційних матеріалу, пере важно з маслостійко ї гуми , збіваріаторів; льшується в діаметрі , при тиск уючи зовні шню - підвищити довговічність роботи лобового повер хню обо да 7 до диска 2, жорстко закріплефрикційного варіатора шляхом спрощення його ного на веденому валу 4. Сила притиску обода 7 конструкції; до диска 2 створює необхідну для роботи лобово- підви щи ти про дук ти вні сть машини за ра го фрикційного варіатора силу тертя в зоні взаєхунок скор оче ння простоїв, з умовлених немодії котка 1 і диска 2. Диск 2 починає обертатися, обхідністю ремонту або заміни робочих тіл а разом з ним обертається і ведений вал 4, на лобового фрикційного варіатора. якому він встановлений. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
