Спосіб прогнозування обледеніння дротів повітряних ліній електропередач

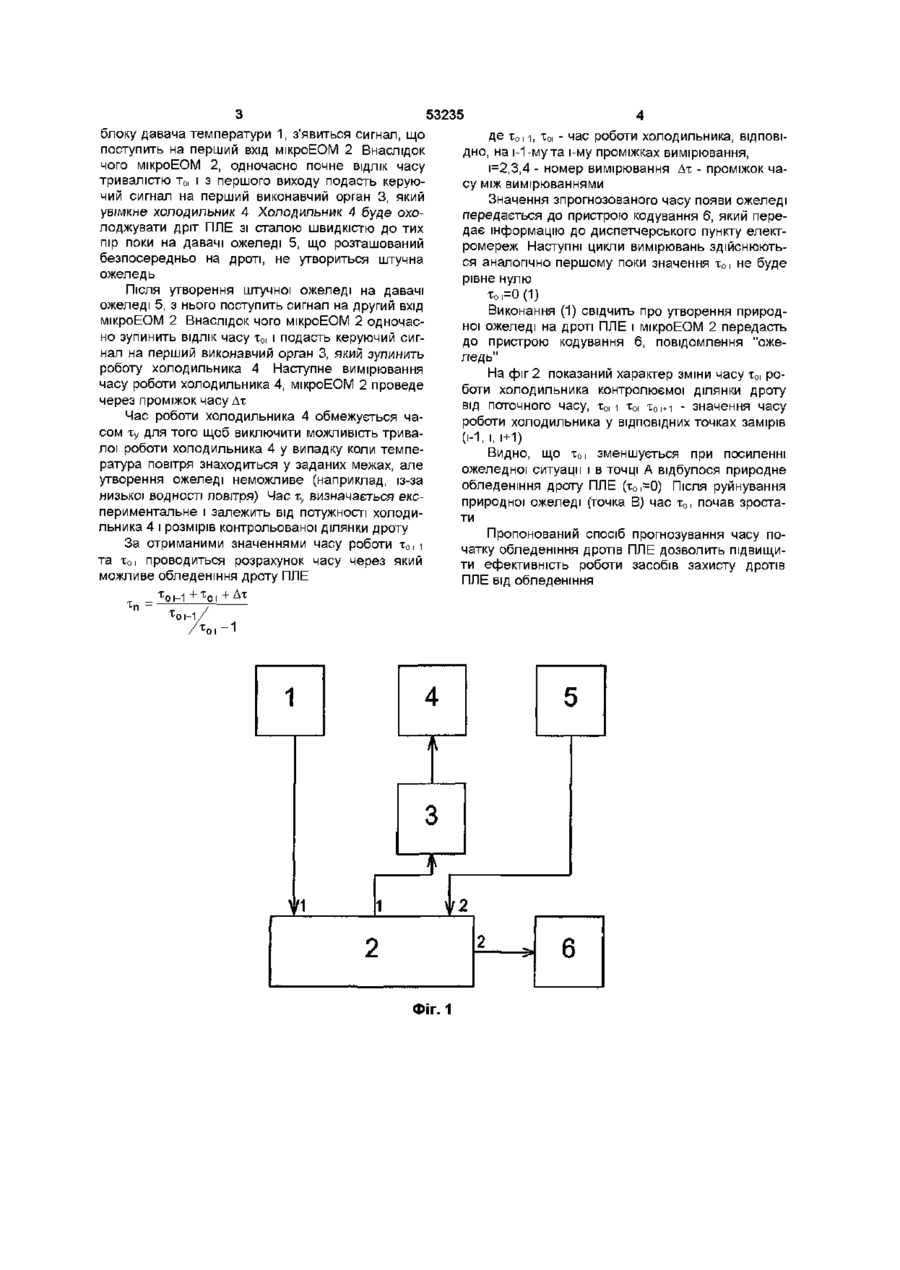

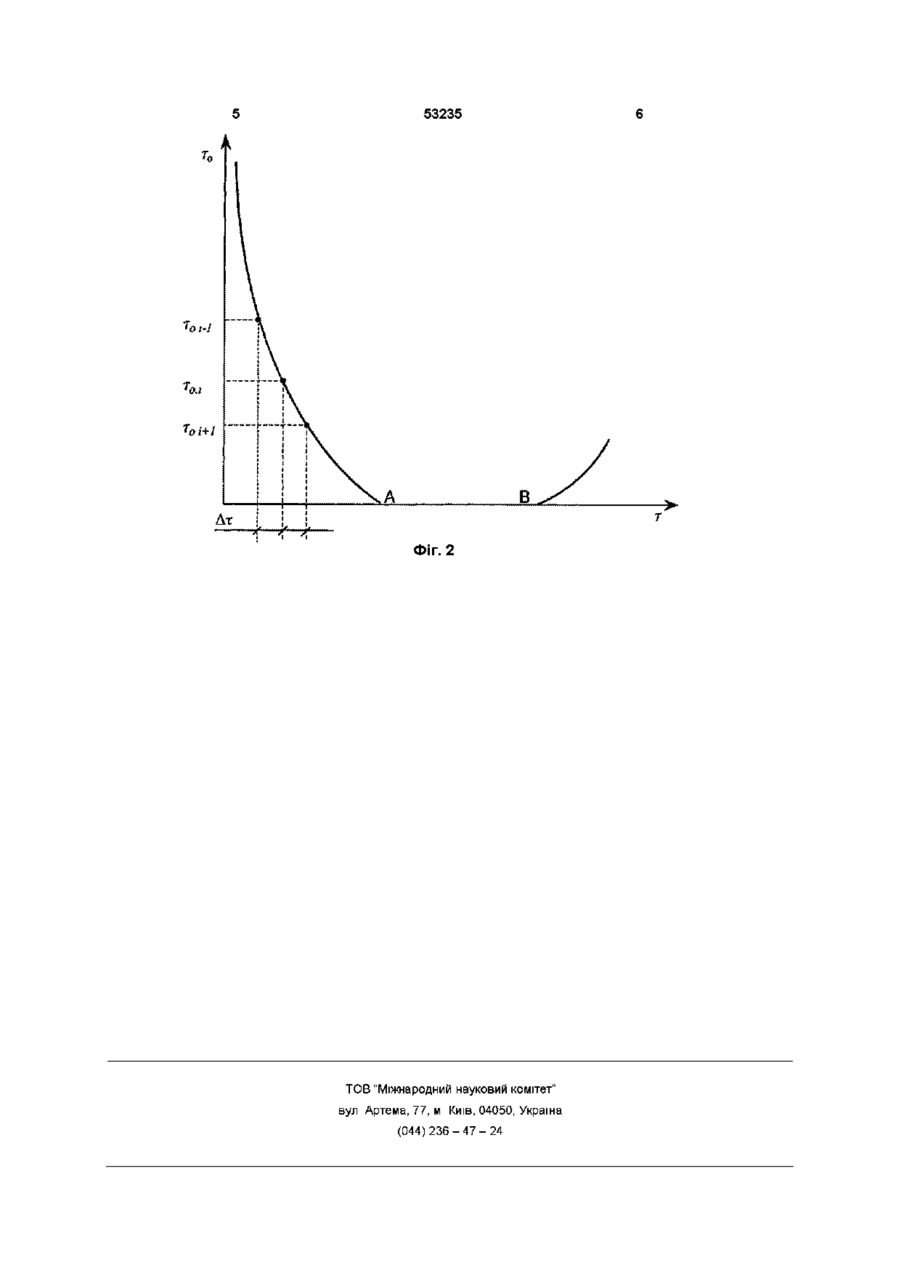

Спосіб прогнозування часу початку обледеніння дроту повітряної лінії електропередачі шляхом контролю температури повітря на рівні підвісу дротів ПЛЕ і визначення за вказаним параметром часу початку обледеніння, який відрізняється тим, що, контрольовану ділянку дроту повітряної лінії електропередачі охолоджу ють зі сталою швидкістю до появи на дроті штучної ожеледі, при цьому фіксують проміжок часу від початку охолодження до появи штучної ожеледі, прогнозуємий час обледеніння дроту знаходять із виразу х оі-1 + х О І + Д х Винахід відноситься до електротехніки, зокрема до повітряних ЛІНІЙ електропередач (ПЛЕ), і може бути використаним для попереджувальної сигналізації обледеніння дротів ПЛЕ Найбільш близьким за технічною сутністю є спосіб прогнозування ожеледі (див Будзко И А , Колмогорова И М Сигнализация о начале и интенсивности образования гололеда В Л // Энергетик - 1979, №2 С 19-21) шляхом контролю попадання температури та вологості повітря, на рівні підвісу дротів ПЛЕ, у певні граничні умови, що дозволяє визначити ожеледну ситуацію за 3-6 год до початку процесу ожеледоутворення на дротах ПЛЕ Недоліками прототипу є - при прогнозуванні не враховуються термодинамічні параметри дроту, що має обледеніти, - прогноз часу початку ожеледоутворення носить наближений характер Задачею даного винаходу є підвищення достовірності прогнозу обледеніння дротів ПЛЕ і підвищення точності визначення часу початку можливого обледеніння дротів ПЛЕ Зазначена задача досягається тим, що контрольовану ділянку дроту ПЛЕ штучно охолоджують, зі сталою швидкістю, до появи на ній штучної ожеледі при цьому фіксують час охолодження за допомогою давача ожеледі, розташованого безпо середньо на контрольованій ДІЛЯНЦІ Таким чином, досягається врахування термодинамічних параметрів дроту ПЛЕ (наприклад, температури) Уточнений розрахунок значення часу можливого обледеніння дроту ПЛЕ проводиться на основі результатів /-вимірів часу роботи холодильника за виразом -1 Де X oi-1 x oi ' ч а с роботи холодильника, ВІДПОВІДНО, на і-І-мута і-му проміжках вимірювання, і = 2, 3, 4- номер вимірювання Дху - проміжок часу між вимірюваннями х _ х оі-1 + х О І + Д х п — 1-1, -1 Де тОі і, тОі час роботи холодильника, ВІДПОВІДНО, на і-1-му та і-му проміжках вимірювання, 1=2,3,4 - номер вимірювання На фіг 1 представлена структурна схема пристрою, що реалізує пропонуємий спосіб На фіг 2 представлена крива зміни часу роботи холодильника контрольованої ділянки дроту ПЛЕ від поточного часу Структурна схема пристрою, що реалізує спосіб, який заявляється, містить блок давача температури повітря 1, мікроЕОМ 2, перший виконавчий орган 3, холодильник 4, давач ожеледі 5, блок кодування інформації 6 Спосіб реалізується слідуючим чином При попаданні температури повітря у межі характерні для ожеледоутворення, що є необхідною умовою для обледеніння дроту ПЛЕ, на виході ю СО СЧ СО Ю 53235 блоку давача температури 1, з'явиться сигнал, що поступить на перший вхід мікроЕОМ 2 Внаслідок чого мікроЕОМ 2, одночасно почне ВІДЛІК часу тривалістю тОі і з першого виходу подасть керуючий сигнал на перший виконавчий орган 3, який увімкне холодильник 4 Холодильник 4 буде охолоджувати дріт ПЛЕ зі сталою швидкістю до тих пір поки на давачі ожеледі 5, що розташований безпосередньо на дроті, не утвориться штучна ожеледь Після утворення штучної ожеледі на давачі ожеледі 5, з нього поступить сигнал на другий вхід мікроЕОМ 2 Внаслідок чого мікроЕОМ 2 одночасно зупинить ВІДЛІК часу т0! і подасть керуючий сигнал на перший виконавчий орган 3, який зупинить роботу холодильника 4 Наступне вимірювання часу роботи холодильника 4, мікроЕОМ 2 проведе через проміжок часу Дх Час роботи холодильника 4 обмежується часом Ту для того щоб виключити можливість тривалої роботи холодильника 4 у випадку коли температура повітря знаходиться у заданих межах, але утворення ожеледі неможливе (наприклад, із-за низької водності повітря) Час ху визначається експериментальне і залежить від потужності холодильника 4 і розмірів контрольованої ділянки дроту За отриманими значеннями часу роботи х о м та хОі проводиться розрахунок часу через який можливе обледеніння дроту ПЛЕ т _ Х О І - 1 + Х О І + А де Тої і, хОі - час роботи холодильника, ВІДПОВІДНО, на і-1-мута і-му проміжках вимірювання, 1=2,3,4 - номер вимірювання Дх - проміжок часу між вимірюваннями Значення зпрогнозованого часу появи ожеледі передається до пристрою кодування 6, який передає інформацію до диспетчерського пункту електромереж Наступні цикли вимірювань здійснюються аналогічно першому поки значення т 0 ! не буде рівне нулю То ,=0(1) Виконання (1) свідчить про утворення природної ожеледі на дроті ПЛЕ і мікроЕОМ 2 передасть до пристрою кодування 6, повідомлення "ожеледь" На фіг 2 показаний характер зміни часу т0! роботи холодильника контролюємої ділянки дроту від поточного часу, т0! і т0! тО!+і - значення часу роботи холодильника у ВІДПОВІДНИХ точках замірів (і-1, і, і+1) Видно, що х01 зменшується при посиленні ожеледної ситуації і в точці А відбулося природне обледеніння дроту ПЛЕ (тОі=0) Після руйнування природної ожеледі (точка В) час т 0 ! почав зростати Пропонований спосіб прогнозування часу початку обледеніння дротів ПЛЕ дозволить підвищити ефективність роботи засобів захисту дротів ПЛЕ від обледеніння х /х п ,-1 4 1 5 А 3 t 'і і 2 2 ФІГ. 1 . б і 53235 Фіг. 2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
