Великий конус засипного апарата доменної печі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 29180

Опубліковано: 10.01.2008

Автори: Косолап Микола Володимирович, Щербина Олександр Васильович, Зайка Володимир Якович, Казанков Григорій Юхимович, Апостолов Володимир Гнатович

Завантажити PDF файл.

Формула / Реферат

2. Великий конус за п. 1, який відрізняється тим, що конічна обичайка встановлена на край кільцевого ребра жорсткості конуса й утворює із ним ухил, що перевищує кут природного укосу матеріалів.

Текст

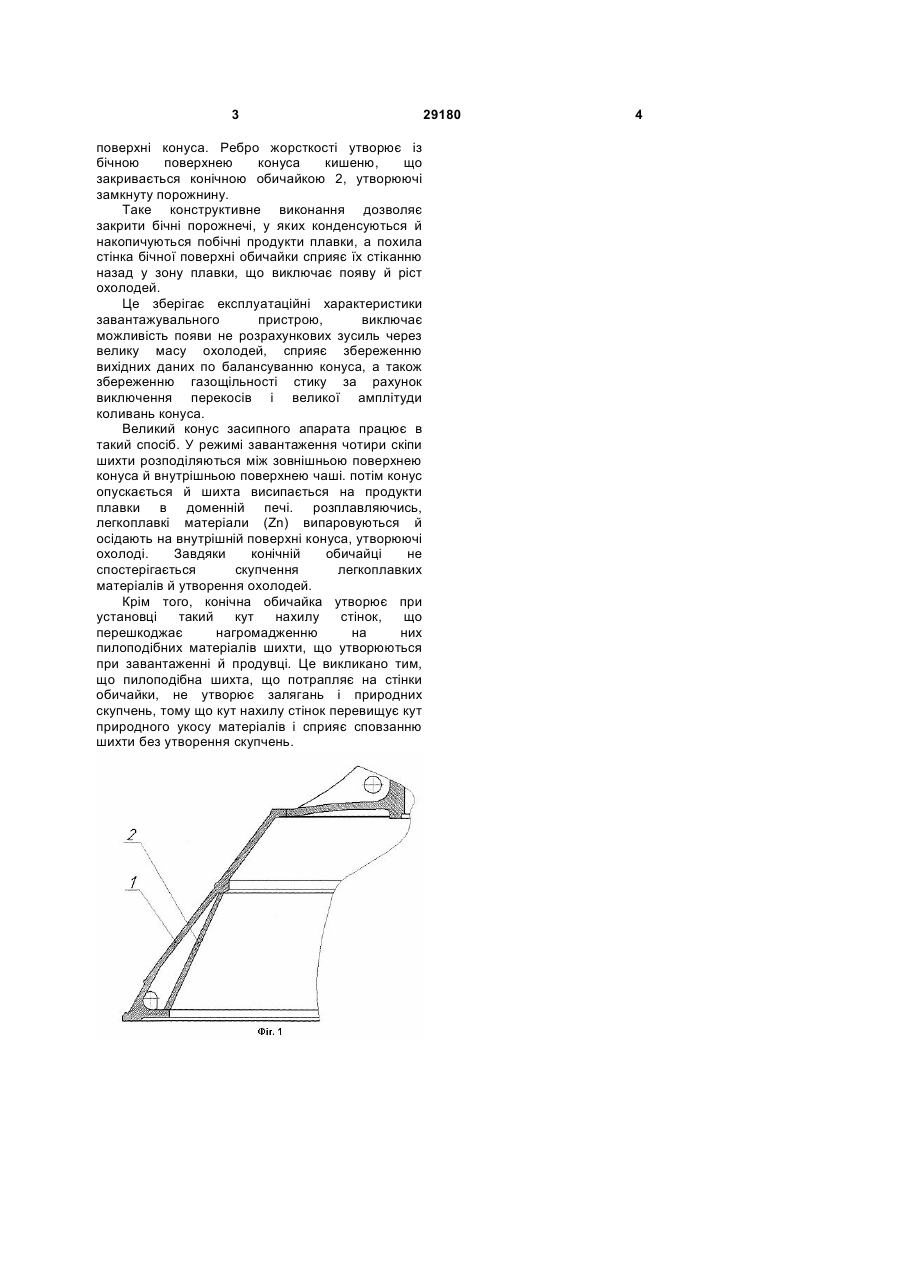

1. Великий конус засипного апарата доменної печі, який відрізняється тим, що має конічну обичайку, що утворює замкнуту порожнину, обмежену з однієї сторони бічною поверхнею конічної обичайки, а з іншого боку - внутрішньою бічною поверхнею конуса. 2. Великий конус за п. 1, який відрізняється тим, що конічна обичайка встановлена на край кільцевого ребра жорсткості конуса й утворює із ним ухил, що перевищує кут природного укосу матеріалів. (19) (21) u200707943 (22) 13.07.2007 (24) 10.01.2008 (72) КОСОЛАП МИКОЛА ВОЛОДИМИРОВИЧ, UA, КАЗАНКОВ ГРИГОРІЙ ЮХИМОВИЧ, UA, ЗАЙКА ВОЛОДИМИР ЯКОВИЧ, UA, ЩЕРБИНА ОЛЕКСАНДР ВАСИЛЬОВИЧ, UA, АПОСТОЛОВ ВОЛОДИМИР ГНАТОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. ІЛЛІЧА", UA (56) 3 поверхні конуса. Ребро жорсткості утворює із бічною поверхнею конуса кишеню, що закривається конічною обичайкою 2, утворюючі замкнуту порожнину. Таке конструктивне виконання дозволяє закрити бічні порожнечі, у яких конденсуються й накопичуються побічні продукти плавки, а похила стінка бічної поверхні обичайки сприяє їх стіканню назад у зону плавки, що виключає появу й ріст охолодей. Це зберігає експлуатаційні характеристики завантажувального пристрою, виключає можливість появи не розрахункових зусиль через велику масу охолодей, сприяє збереженню вихідних даних по балансуванню конуса, а також збереженню газощільності стику за рахунок виключення перекосів і великої амплітуди коливань конуса. Великий конус засипного апарата працює в такий спосіб. У режимі завантаження чотири скіпи шихти розподіляються між зовнішньою поверхнею конуса й внутрішньою поверхнею чаші. потім конус опускається й шихта висипається на продукти плавки в доменній печі. розплавляючись, легкоплавкі матеріали (Zn) випаровуються й осідають на внутрішній поверхні конуса, утворюючі охолоді. Завдяки конічній обичайці не спостерігається скупчення легкоплавких матеріалів й утворення охолодей. Крім того, конічна обичайка утворює при установці такий кут нахилу стінок, що перешкоджає нагромадженню на них пилоподібних матеріалів шихти, що утворюються при завантаженні й продувці. Це викликано тим, що пилоподібна шихта, що потрапляє на стінки обичайки, не утворює залягань і природних скупчень, тому що кут нахилу стінок перевищує кут природного укосу матеріалів і сприяє сповзанню шихти без утворення скупчень. 29180 4

Дивитися

Додаткова інформація

Назва патенту англійською

Top bell for blast furnace charging gear

Автори англійською

Kosolap Mykola Volodymyrovych, Kazankov Hryhorii Yukhymovych, Zaika Volodymyr Yakovych, Scherbyna Oleksandr Vasyliovych, Apostolov Volodymyr Hnatovych

Назва патенту російською

Большой конус засыпного аппарата доменной печи

Автори російською

Косолап Николай Владимирович, Казанков Григорий Ефимович, Зайка Владимир Якович, Щербина Александр Васильевич, Апостолов Владимир Игнатович

МПК / Мітки

МПК: C21B 7/18, C21B 7/20

Мітки: великий, конус, печі, апарата, доменної, засипного
