Добавка до тампонажного цементу, яка розширюється при твердінні

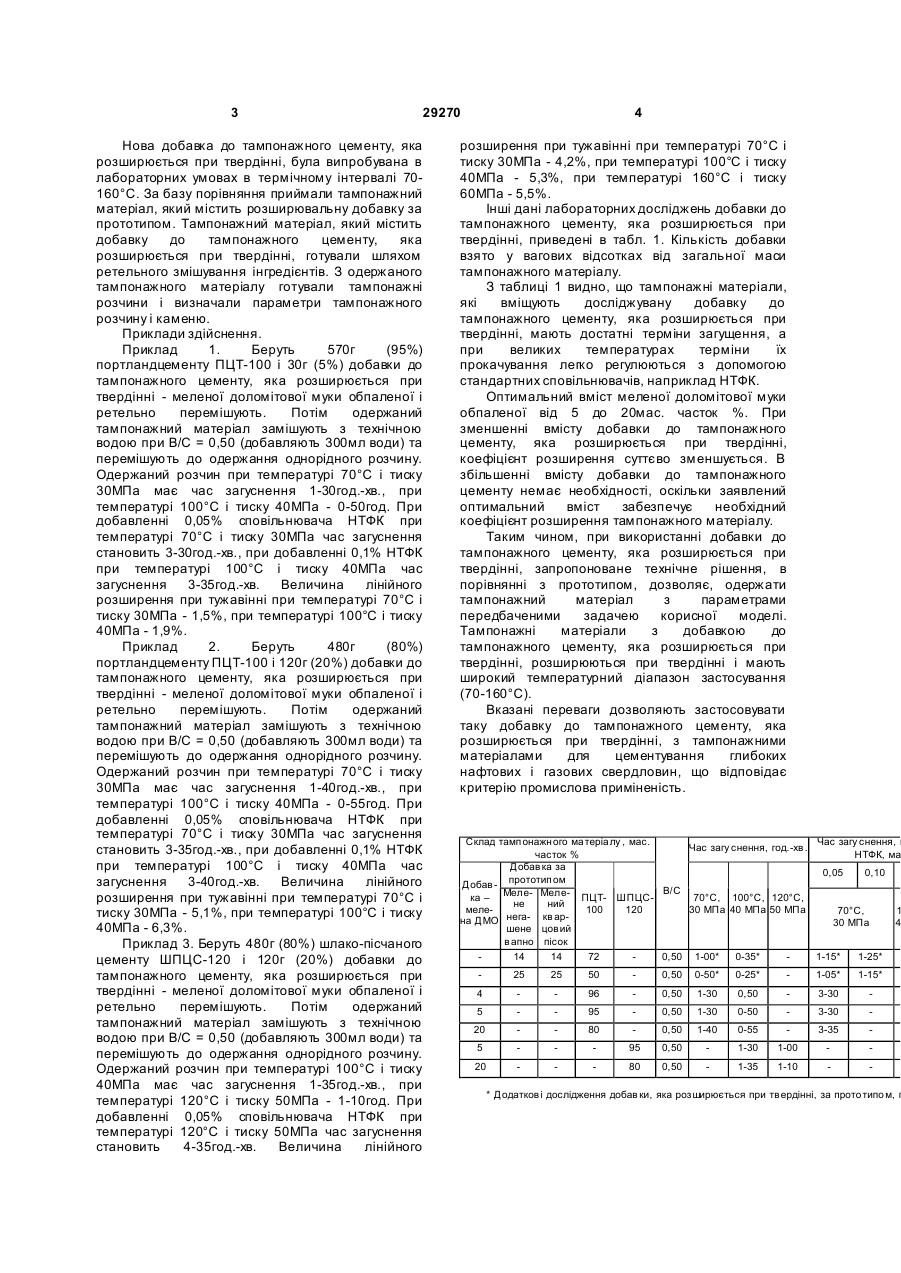

Добавка до тампонажного цементу, яка розширюється при твердінні, що включає мінеральну добавку, яка відрізняється тим, що містить 5-20 мас. % меленої доломітової муки обпаленої. (19) (21) u200709479 (22) 21.08.2007 (24) 10.01.2008 (72) ОРЛОВСЬКИЙ ВІТАЛІЙ МИКОЛАЙОВИЧ, UA, МАРТИНОВА ЛАРИСА БОРИСІВНА, UA, ПОЛЯНСЬКИЙ ОЛЕКСАНДР МИКОЛАЙОВИЧ, U A, КРАВЕЦЬ ПЕТРО ЄВСТАХОВИЧ, U A 3 29270 Нова добавка до тампонажного цементу, яка розширюється при твердінні, була випробувана в лабораторних умовах в термічному інтервалі 70160°С. За базу порівняння приймали тампонажний матеріал, який містить розширювальну добавку за прототипом. Тампонажний матеріал, який містить добавку до тампонажного цементу, яка розширюється при твердінні, готували шляхом ретельного змішування інгредієнтів. З одержаного тампонажного матеріалу готували тампонажні розчини і визначали параметри тампонажного розчину і каменю. Приклади здійснення. Приклад 1. Беруть 570г (95%) портландцементу ПЦТ-100 і 30г (5%) добавки до тампонажного цементу, яка розширюється при твердінні - меленої доломітової муки обпаленої і ретельно перемішують. Потім одержаний тампонажний матеріал замішують з технічною водою при В/С = 0,50 (добавляють 300мл води) та перемішують до одержання однорідного розчину. Одержаний розчин при температурі 70°С і тиску 30МПа має час загуснення 1-30год.-хв., при температурі 100°С і тиску 40МПа - 0-50год. При добавленні 0,05% сповільнювача НТФК при температурі 70°С і тиску 30МПа час загуснення становить 3-30год.-хв., при добавленні 0,1% НТФК при температурі 100°С і тиску 40МПа час загуснення 3-35год.-хв. Величина лінійного розширення при тужавінні при температурі 70°С і тиску 30МПа - 1,5%, при температурі 100°С і тиску 40МПа - 1,9%. Приклад 2. Беруть 480г (80%) портландцементу ПЦТ-100 і 120г (20%) добавки до тампонажного цементу, яка розширюється при твердінні - меленої доломітової муки обпаленої і ретельно перемішують. Потім одержаний тампонажний матеріал замішують з технічною водою при В/С = 0,50 (добавляють 300мл води) та перемішують до одержання однорідного розчину. Одержаний розчин при температурі 70°С і тиску 30МПа має час загуснення 1-40год.-хв., при температурі 100°С і тиску 40МПа - 0-55год. При добавленні 0,05% сповільнювача НТФК при температурі 70°С і тиску 30МПа час загуснення становить 3-35год.-хв., при добавленні 0,1% НТФК при температурі 100°С і тиску 40МПа час загуснення 3-40год.-хв. Величина лінійного розширення при тужавінні при температурі 70°С і тиску 30МПа - 5,1%, при температурі 100°С і тиску 40МПа - 6,3%. Приклад 3. Беруть 480г (80%) шлако-пісчаного цементу ШПЦС-120 і 120г (20%) добавки до тампонажного цементу, яка розширюється при твердінні - меленої доломітової муки обпаленої і ретельно перемішують. Потім одержаний тампонажний матеріал замішують з технічною водою при В/С = 0,50 (добавляють 300мл води) та перемішують до одержання однорідного розчину. Одержаний розчин при температурі 100°С і тиску 40МПа має час загуснення 1-35год.-хв., при температурі 120°С і тиску 50МПа - 1-10год. При добавленні 0,05% сповільнювача НТФК при температурі 120°С і тиску 50МПа час загуснення становить 4-35год.-хв. Величина лінійного 4 розширення при тужавінні при температурі 70°С і тиску 30МПа - 4,2%, при температурі 100°С і тиску 40МПа - 5,3%, при температурі 160°С і тиску 60МПа - 5,5%. Інші дані лабораторних досліджень добавки до тампонажного цементу, яка розширюється при твердінні, приведені в табл. 1. Кількість добавки взято у вагових відсотках від загальної маси тампонажного матеріалу. З таблиці 1 видно, що тампонажні матеріали, які вміщують досліджувану добавку до тампонажного цементу, яка розширюється при твердінні, мають достатні терміни загущення, а при великих температурах терміни їх прокачування легко регулюються з допомогою стандартних сповільнювачів, наприклад НТФК. Оптимальний вміст меленої доломітової муки обпаленої від 5 до 20мас. часток %. При зменшенні вмісту добавки до тампонажного цементу, яка розширюється при твердінні, коефіцієнт розширення суттєво зменшується. В збільшенні вмісту добавки до тампонажного цементу немає необхідності, оскільки заявлений оптимальний вміст забезпечує необхідний коефіцієнт розширення тампонажного матеріалу. Таким чином, при використанні добавки до тампонажного цементу, яка розширюється при твердінні, запропоноване технічне рішення, в порівнянні з прототипом, дозволяє, одержати тампонажний матеріал з параметрами передбаченими задачею корисної моделі. Тампонажні матеріали з добавкою до тампонажного цементу, яка розширюється при твердінні, розширюються при твердінні і мають широкий температурний діапазон застосування (70-160°С). Вказані переваги дозволяють застосовувати таку добавку до тампонажного цементу, яка розширюється при твердінні, з тампонажними матеріалами для цементування глибоких нафтових і газових свердловин, що відповідає критерію промислова приміненість. Склад тамп онажн ого ма теріалу , мас. Час загу снення, г Час загу снення, год.-хв . часток % НТФК, ма Добав ка за 0,05 0,10 прототип ом Добав В/С ка – Меле- Меле- ПЦТ- ШПЦС70°С, 100°С, 120°С, не ний меле100 120 30 МПа 40 МПа 50 МПа 70°С, 1 нега- кв арна ДМО 30 МПа 4 шене цов ий в апно пісок 14 14 72 0,50 1-00* 0-35* 1-15* 1-25* 25 25 50 0,50 0-50* 0-25* 1-05* 1-15* 4 96 0,50 1-30 0,50 3-30 5 95 0,50 1-30 0-50 3-30 20 80 0,50 1-40 0-55 3-35 5 95 0,50 1-30 1-00 20 80 0,50 1-35 1-10 * Додатков і дослідження добав ки, яка розширюється при тв ердінні, за прото типо м, п
