Сировинна суміш для одержання розширної добавки до цементу

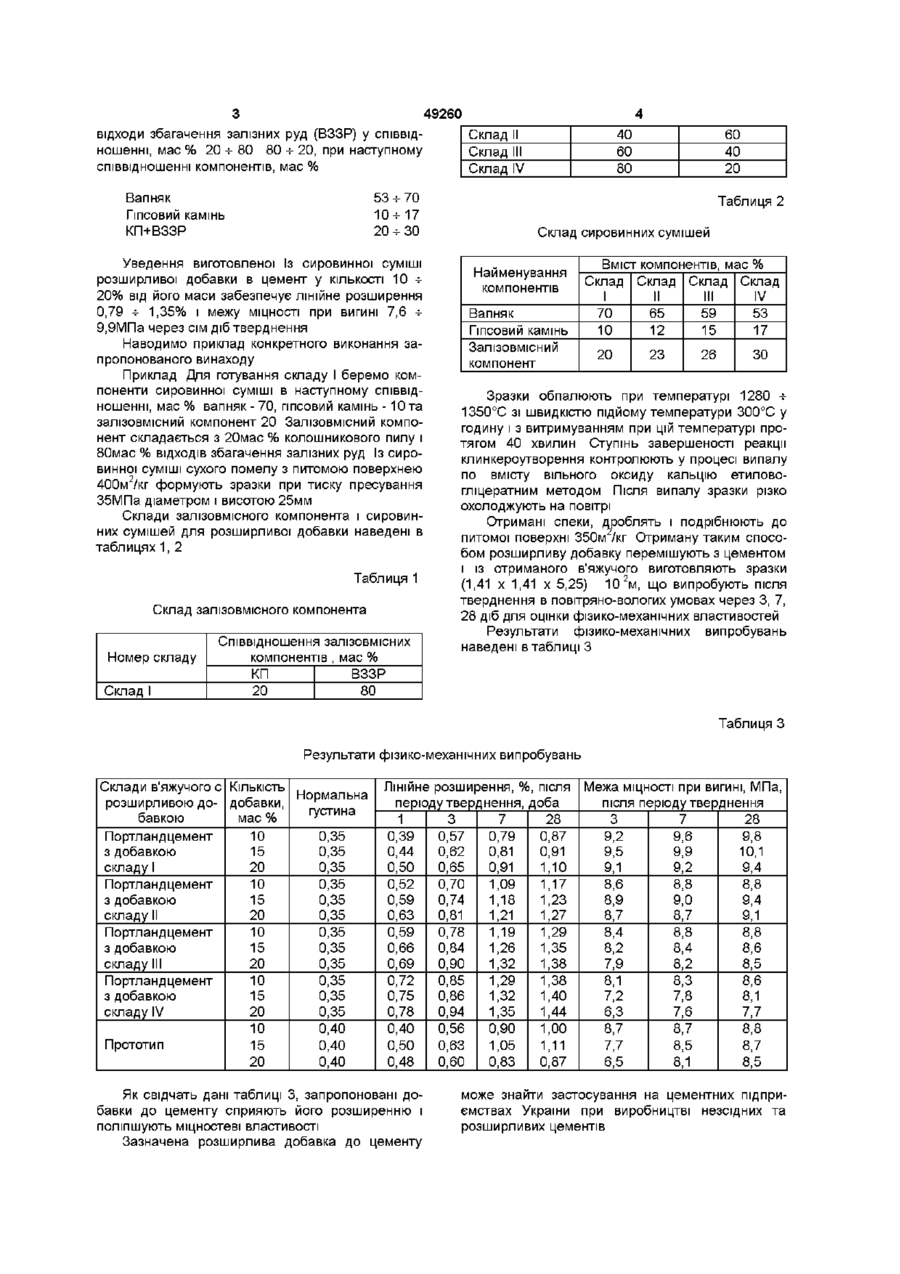

Сировинна суміш для одержання розширної добавки до цементу, що включає вапняк, ппсовмісний та залізовмісний компоненти, яка відрізняється тим, що вона містить як ппсовмісний компонент гіпсовий камінь, а як залізовмісний компонент- колошниковий пил (КП) і відходи збагачення залізних руд (ВЗЗР) у співвідношенні, мас % 204-80 804-20, при наступному співвідношенні компонентів, мас % Вапняк 53 4-70 Гіпсовий камінь 10-И7 КП+ВЗЗР 20 4-30 Винахід відноситься до виробництва будівельних матеріалів і може бути використаний при виготовленні будівельних виробів і конструкцій Відома сировинна суміш для одержання розширливої добавки до цементу, що включає в якості глиноземвмісного, ппсовмісного та вапновмісного компонента шлам-відхід калійного виробництва і шлам-відхід содового виробництва [А с №730640, МКИ С04 В 7/35, "Сырьевая смесь для получения расширяющейся добавки к цементу", Ф В Повар и др Бюл №16, 1980] при наступному співвідношенні компонентів, мас % розширливої добавки до цементу, що включає вапняк, фосфогіпс, зола-віднос [А с №614055, МКИ С 04 В 7/35, "Сырьевая смесь для получения расширяющей добавки к цементу", В В Тимашев и др , Бюл №25, 1978] при наступному співвідношенні компонентів, мас % Шлам-відхід калійного виробництва Шлам-відхід содового виробництва ЗО 4- 40 60 4- 70 Відома сировинна суміш для одержання розширивої добавки, що містить у якості алюмінатвмісного та кальційвмісного компонентів диалюмінат кальцію, при молярному співвідношенні CaO/CaSO4 та СаО/АІ2О3 від 0,4 до 0,49 і від 0,5 до 0,55 ВІДПОВІДНО [А с №71100, МКИ С04 В 7/35, "Сырьевая смесь для производства расширяющейся добавки", Э М Гольдшмидт и В Л Бернштейн Бюл №3, 1980] при наступному співвідношенні компонентів, ваг % Сульфат кальцію Диалюмінат кальцію 30-ь35 65-ь70 Відома також сировинна суміш для одержання Вапняк Фосфогіпс Зола-віднос 64-ь72 44-6 24 4-30 Остання з відомих сумішей є найбільш близькою до відомого по технічній сутності і ефекту, що досягається, (прототип) Недоліком відомих сумішей є низька МІЦНІСТЬ цементного каменю при великій ступені розширення В основу винаходу поставлена задача - розробити сировинну суміш для одержання розширливої добавки до цементу яка володіє як підвищеним ступенем розширення, так і високою МІЦНІСТЮ в композиції з цементом шляхом утворення додаткової КІЛЬКОСТІ аморфних і кристалічних гідратних новотворів у процесі гідратації алітової і сульфоферитної фаз розширливої добавки Поставлена задача досягається тим, що сировинна суміш для одержання розширливої добавки до цементу яка включає вапняк, ппсовмісний та залізовмісний компоненти, у якості ппсовмісного компонента містить гіпсовий камінь, а в якості залізовмісного компонента - колошниковий пил (КП) і О (О З 49260 відходи збагачення залізних руд (ВЗЗР) у співвідСклад II ношенні, мас % 20 -ь 80 80 -ь 20, при наступному Склад III співвідношенні компонентів, мас % Склад IV 53-ь70 10-И7 20-ьЗО Вапняк Гіпсовий камінь КП+ВЗЗР Склад сировинних сумішей Найменування компонентів Вапняк Гіпсовий камінь Залізовмісний компонент Склад залізовмісного компонента Співвідношення залізовмісних компонентів , мас % КП ВЗЗР 20 Вміст компонентів, мас % Склад Склад Склад Склад І IV 70 10 65 12 59 15 53 17 20 23 26 ЗО Зразки обпалюють при температурі 1280 + 1350°С зі швидкістю підйому температури 300°С у годину і з витримуванням при цій температурі протягом 40 хвилин Ступінь завершеності реакції клинкероутворення контролюють у процесі випалу по вмісту вільного оксиду кальцію етиловогліцератним методом Після випалу зразки різко охолоджують на повітрі Отримані спеки, дроблять і подрібнюють до питомої поверхні 350м /кг Отриману таким способом розширливу добавку перемішують з цементом і із отриманого в'яжучого виготовляють зразки (1,41 х 1,41 х 5,25) 10 2 м, що випробують після тверднення в повітряно-вологих умовах через 3, 7, 28 діб для оцінки фізико-механічних властивостей Результати фізико-механічних випробувань наведені в таблиці З Таблиця 1 Склад І 60 40 20 Таблиця 2 Уведення виготовленої Із сировинної суміші розширливої добавки в цемент у КІЛЬКОСТІ 10 + 20% від його маси забезпечує лінійне розширення 0,79 -ь 1,35% і межу МІЦНОСТІ при вигині 7,6 + 9,9МПа через сім діб тверднення Наводимо приклад конкретного виконання запропонованого винаходу Приклад Для готування складу І беремо компоненти сировинної суміші в наступному співвідношенні, мас % вапняк - 70, гіпсовий камінь - Юта залізовмісний компонент 20 Залізовмісний компонент складається з 20мас % колошникового пилу і 80мас % ВІДХОДІВ збагачення залізних руд Із сировинної суміші сухого помелу з питомою поверхнею400м2/кг формують зразки при тиску пресування 35МПа діаметром і висотою 25мм Склади залізовмісного компонента і сировинних сумішей для розширливої добавки наведені в таблицях 1,2 Номер складу 40 60 80 80 Таблиця З Результати фізико-механічних випробувань Склади в'яжучого с КІЛЬКІСТЬ Нормальна розширливою до- добавки, густина бавкою мас % Портландцемент 10 0,35 з добавкою 15 0,35 складу І 20 0,35 Портландцемент 10 0,35 з добавкою 15 0,35 складу II 20 0,35 Портландцемент 10 0,35 з добавкою 15 0,35 складу III 20 0,35 Портландцемент 10 0,35 з добавкою 15 0,35 складу IV 20 0,35 10 0,40 Прототип 15 0,40 20 0,40 Лінійне розширення, %, після періоду тверднення, доба Межа МІЦНОСТІ при вигині, МПа, після періоду тверднення 1 3 7 28 3 7 28 0,39 0,44 0,50 0,52 0,59 0,63 0,59 0,66 0,69 0,72 0,75 0,78 0,40 0,50 0,48 0,57 0,62 0,65 0,70 0,74 0,81 0,78 0,84 0,90 0,85 0,86 0,94 0,56 0,63 0,60 0,79 0,81 0,91 1,09 1,18 1,21 1,19 1,26 1,32 1,29 1,32 1,35 0,90 1,05 0,83 0,87 0,91 1,10 1,17 1,23 1,27 1,29 1,35 1,38 1,38 1,40 1,44 1,00 1,11 0,87 9,2 9,5 9,1 8,6 8,9 8,7 8,4 8,2 7,9 8,1 7,2 6,3 8,7 7,7 6,5 9,6 9,9 9,2 8,8 9,0 8,7 8,8 8,4 8,2 8,3 7,8 7,6 8,7 8,5 8,1 9,8 10,1 9,4 8,8 9,4 9,1 8,8 8,6 8,5 8,6 8,1 7,7 8,8 8,7 8,5 Як свідчать дані таблиці 3, запропоновані добавки до цементу сприяють його розширенню і поліпшують міцностеві властивості Зазначена розширлива добавка до цементу може знайти застосування на цементних підприємствах України при виробництві незсідних та розширливих цементів 49260 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
