Дуттьова фурма доменної печі
Номер патенту: 21496
Опубліковано: 15.03.2007
Автори: Малимон Олександр Панасович, Пампуха Михайло Петрович, Гладкий Павло Анатолійович, Антоненко Юрій Олександрович, Косолап Микола Володимирович, Доля Сергій Миколайович, Тесленко Олександр Іванович
Формула / Реферат
1. Дуттьова фурма доменної печі, що містить водоохолоджуваний корпус, виконаний у вигляді двох коаксіально розташованих конічних стаканів, жорстко з'єднаних з мідною литою рильною частиною, яка відрізняється тим, що рильна частина і зовнішній конічний стакан замкнені в металеву, наприклад сталеву, оболонку, яка виконана у вигляді неправильного зрізаного конуса і оснащена в меншій основі ребрами жорсткості, причому порожнина між корпусом фурми і металевою оболонкою заповнена вогнетривким матеріалом.
2. Дуттьова фурма доменної печі за п. 1, яка відрізняється тим, що товщина шару вогнетривкого матеріалу на водоохолоджуваній ділянці корпусу фурми збільшується від більшої основи конусоподібної металевої оболонки до її меншої основи і складає в меншій основі 2,0-3,0 товщини шару вогнетривкого матеріалу на неохолоджуваній ділянці фурми.
Текст

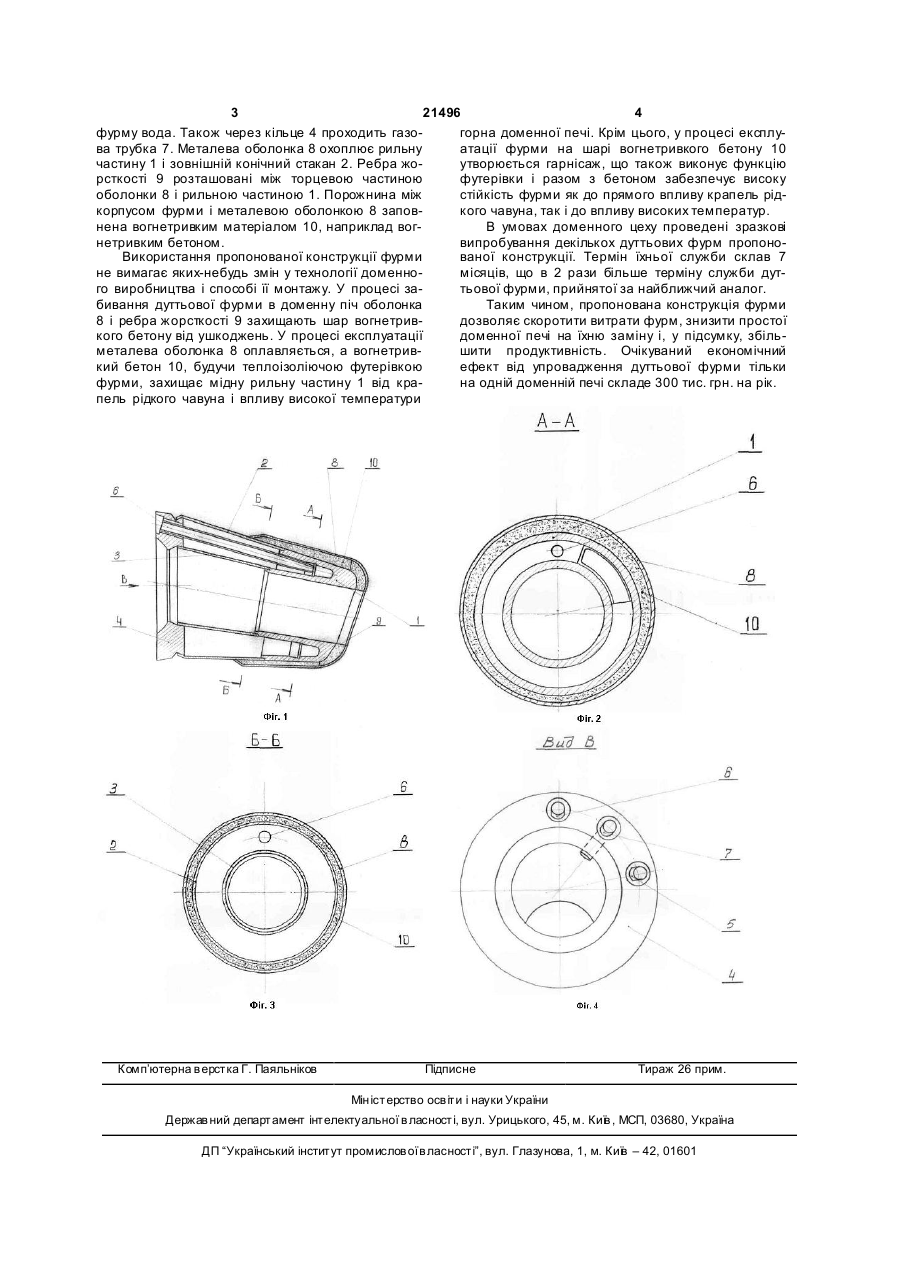

1. Дуттьова фурма доменної печі, що містить водоохолоджуваний корпус, виконаний у вигляді двох коаксіально розташованих конічних стаканів, жорстко з'єднаних з мідною литою рильною части 3 21496 4 фурму вода. Також через кільце 4 проходить газогорна доменної печі. Крім цього, у процесі експлува трубка 7. Металева оболонка 8 охоплює рильну атації фурми на шарі вогнетривкого бетону 10 частину 1 і зовнішній конічний стакан 2. Ребра жоутворюється гарнісаж, що також виконує функцію рсткості 9 розташовані між торцевою частиною футерівки і разом з бетоном забезпечує високу оболонки 8 і рильною частиною 1. Порожнина між стійкість фурми як до прямого впливу крапель рідкорпусом фурми і металевою оболонкою 8 заповкого чавуна, так і до впливу високих температур. нена вогнетривким матеріалом 10, наприклад вогВ умовах доменного цеху проведені зразкові нетривким бетоном. випробування декількох дуттьових фурм пропоноВикористання пропонованої конструкції фурми ваної конструкції. Термін їхньої служби склав 7 не вимагає яких-небудь змін у технології доменномісяців, що в 2 рази більше терміну служби дутго виробництва і способі її монтажу. У процесі затьової фурми, прийнятої за найближчий аналог. бивання дуттьової фурми в доменну піч оболонка Таким чином, пропонована конструкція фурми 8 і ребра жорсткості 9 захищають шар вогнетривдозволяє скоротити витрати фурм, знизити простої кого бетону від ушкоджень. У процесі експлуатації доменної печі на їхню заміну і, у підсумку, збільметалева оболонка 8 оплавляється, а вогнетрившити продуктивність. Очікуваний економічний кий бетон 10, будучи теплоізоліючою футерівкою ефект від упровадження дуттьової фурми тільки фурми, захищає мідну рильну частину 1 від крана одній доменній печі складе 300 тис. грн. на рік. пель рідкого чавуна і впливу високої температури Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir tuyere for blast furnace
Автори англійськоюKosolap Mykola Volodymyrovych, Dolia Serhii Mykolaiovych, Teslenko Oleksandr Ivanovych, Pampukha Mykhailo Petrovych, Antonenko Yurii Ivanovych
Назва патенту російськоюДутьевая фурма доменной печи
Автори російськоюКосолап Николай Владимирович, Доля Сергей Николаевич, Тесленко Александр Иванович, Пампуха Михаил Петрович, Антоненко Юрий Александрович
МПК / Мітки
МПК: C21B 7/16
Мітки: фурма, доменної, печі, дуттьова
Код посилання
<a href="https://ua.patents.su/2-21496-duttova-furma-domenno-pechi.html" target="_blank" rel="follow" title="База патентів України">Дуттьова фурма доменної печі</a>
Дуттьова фурма доменної печі
Номер патенту: 63751
Опубліковано: 15.01.2004
Автори: Доля Сергій Миколайович, Царицин Евген Олександрович, Лук'яненко Ігор Анатольович, Хрущов Евген Іванович, Косолап Микола Володимирович, Зайка Володимир Якович
МПК: C21B 7/16
Мітки: фурма, печі, доменної, дуттьова
Формула / Реферат:
1. Дуттьова фурма доменної печі, що містить водоохолоджуваний корпус, виконаний з коаксіально розташованих конічних стаканів, герметично з'єднаних зварюванням по торцях із сталевим фланцем з одного боку і мідною рильною частиною - з іншого, яка відрізняється тим, що площина стику зварювального шва зовнішнього стакана з рильною частиною фурми виконана в співвідношенні загальної довжини фурми до довжини її рильної частини
Дуттьова фурма з подачею додаткового палива в горн доменної печі
Номер патенту: 2298
Опубліковано: 15.01.2004
Автори: Крикунов Борис Петрович, Складановський Євгеній Нікифорович, Іванов Сергій Анатолійович, Ковтун Костянтин Володимирович, Замуруєв Валерій Михайлович, Івлєв Валерій Павлович, Воротинцев Юрій Васильович, Легкий Олександр Миколайович
Мітки: фурма, палива, додаткового, горн, подачею, дуттьова, доменної, печі
Формула / Реферат:
Дуттьова фурма з подачею додаткового палива в горн доменної печі, що містить мідні охолоджувані водою внутрішній і зовнішній стакани, з'єднані відповідно спереду й ззаду "рильною" частиною фурми та фланцем; патрубки для подачі газового й пиловугільного палива у дуттьовий канал, яка відрізняється тим, що патрубок для подачі пиловугільного палива виготовлений з жаростійкої хромонікелевої сталі, а його вихідний отвір розташований на...
Дуттьова фурма доменної печі
Номер патенту: 20921
Опубліковано: 15.02.2007
Автори: Сидоренко Денис Геннадійович, Буров Іван Валентинович, Бенецький Олексій Геннадійович, Феофілактова Катерина Володимирівна
МПК: C21B 7/16
Мітки: фурма, дуттьова, печі, доменної
Формула / Реферат:
1. Дуттьова фурма доменної печі, що складається з порожнистого водоохолоджувального корпуса і фланців, патрубка для підведення газоподібного палива і патрубка для введення газоподібного палива, який виступає в дуттьовий канал, яка відрізняється тим, що патрубок для підведення газоподібного палива з'єднаний з патрубком для введення газоподібного палива в водоохолоджувальному корпусі за допомогою елемента, що відводить тепло.2. Дуттьова...
Дуттьова фурма доменної печі
Номер патенту: 60604
Опубліковано: 15.10.2003
Автори: Зленко Сергій Васильович, Дорофєєв Володимир Миколайович, Шеремет Володимир Олександрович, Орел Григорій Іванович, Кекух Анатолій Володимирович, Костенко Георгій Петрович, Сокуренко Анатолій Валентинович
МПК: C21B 7/16
Мітки: дуттьова, печі, доменної, фурма
Формула / Реферат:
Дуттьова фурма доменної печі, що містить водоохолоджуваний корпус із фланцем, паливний колектор з патрубками із соплами на кінцях, осі яких перпендикулярні подовжній осі фурми, яка відрізняється тим, що устя сопел розташовані на рівні горизонтального діаметра внутрішнього перерізу фурми, а осі сопел спрямовані так, що точка їхнього взаємного перетинання лежить на нижньому вертикальному радіусі перерізу на відстані 1/4 - 3/4 радіуса від його...
Дуттьова фурма доменної печі
Номер патенту: 20951
Опубліковано: 15.02.2007
Автори: Буров Іван Валентинович, Солод Володимир Сергійович, Сидоренко Денис Геннадійович, Феофілактова Катерина Володимирівна
МПК: C21B 7/16
Мітки: фурма, печі, дуттьова, доменної
Формула / Реферат:
1. Дуттьова фурма доменної печі, що складається з водоохолоджувального корпусу з фланцями, патрубка введення газоподібного палива в дуттьовий канал, зріз кінця патрубка, що виходить в дуттьовий канал, виконаний під кутом так, що вихідний отвір спрямований в бік вихідного отвору фурми, яка відрізняється тим, що вісь патрубка введення газоподібного палива розташована під прямим кутом до твірної внутрішнього стакана фурми, зріз кінця патрубка,...
