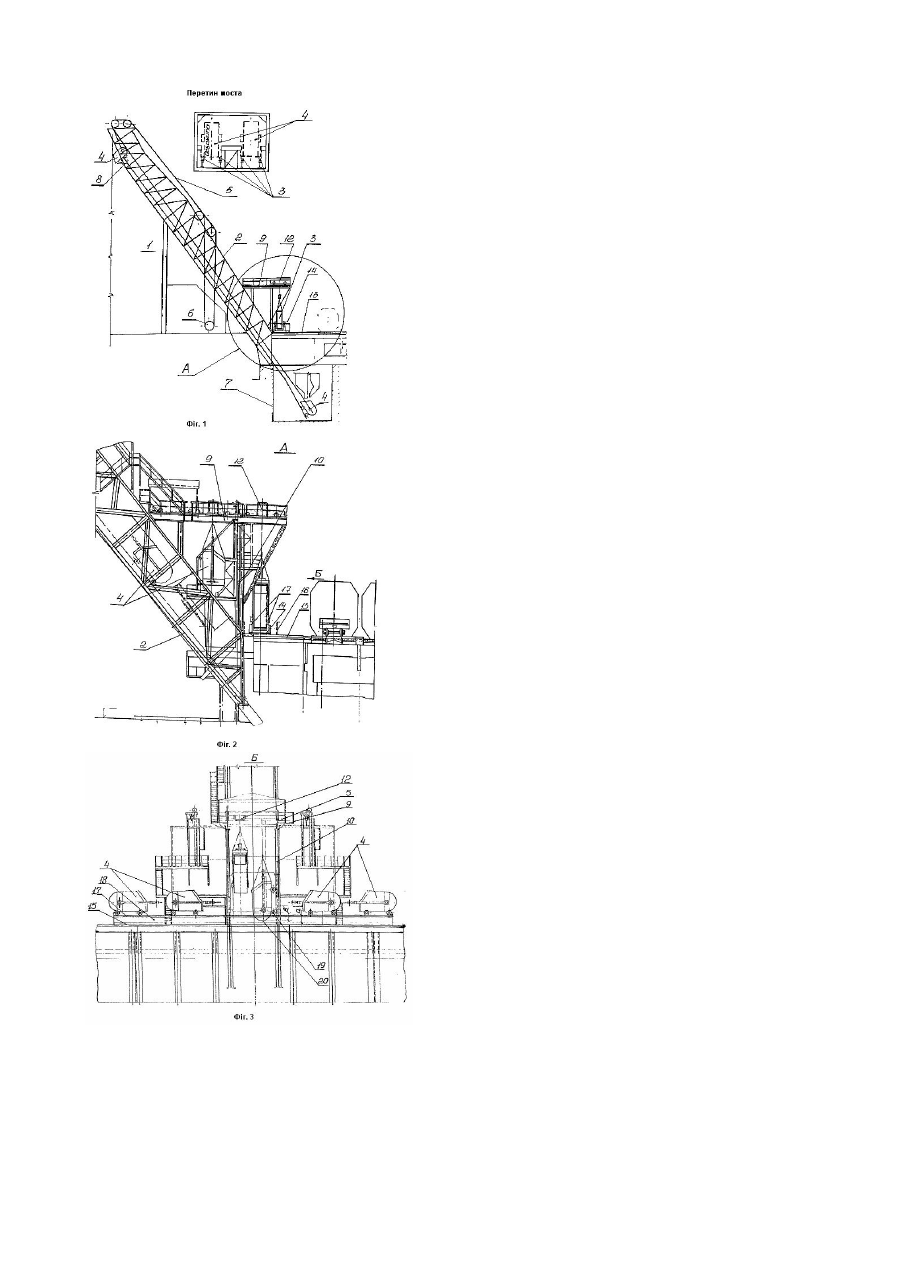

Скіповий підйомник доменної печі

Корисна модель відноситься до чорної металургії, зокрема до доменного виробництва, але може бути використана й в інших галузях промисловості, де застосовуються скіпові підйомники. Відомо скіповий підйомник утримуючий похилий міст із рейками, скіпи, систему приводу. (Дивися авторське посвідчення СРСР № 846477, 1980р., який має низьку ремонтоздатність). Відомо також - скіповий підйомник доменної печі, виконаний у вигляді просторової металоконструкції, похилого моста, що включає два рудних скіпи і систему приводу, що переміщує скіпи по рейковому шляху за допомогою канатів, з'єднаних з барабаном скіпової лебідки (див. книга Е.Ф. Вєгман, Б.Н. Жеребин і ін. "Металургія чавуна", Москва, видавництво "Металургія", 1978р., C.417-419). Такий скіповий підйомник має недолік, а саме: низьку ремонтоздатність, тому що використання при заміні скіпів додаткових вантажопідйомних засобів, у вигляді залізничного крана, або допоміжного підйома рудногрейферного перевантажувача бункерної естакади, трудомістке і перекриває на час заміни скіпів залізничну колію. Також блокується рух у службі видачі скіпів на платформу залізничної колії розташованого під похилим мостом ( нульова відмітка). Задача, що стоїть перед авторами, полягає в підвищенні ремонтоздатності скіпового підйомника, зменшенні трудомісткості, підвищенні продуктивності доменної печі і забезпеченні безпеки праці. Поставлена задача вирішується тим, що скіповий підйомник доменної печі, який включає просторову металоконструкцію, похилий міст із рейками, два рудних скіпи і систему приводу, що переміщає скіпи по рейках, за допомогою канатів скіпової лебідки, постачений додатково пристроєм для заміни скіпів виконаного у вигляді металевого постаменту, з двома горизонтально розташованими балками, що обпираються за допомогою колон на головні вертикальні ферми похилого моста, з розміщеними на них рейками, по яких переміщається електромостовий кран, причому один кінець балок виступає над установленим на бункерній естакаді горизонтальним, з вертикальним леерним огородженням стендом, виконаним у вигляді металоконструкції з підстави прямокутної форми з розміщеною на тумбах рейковою колією, по ширині рівній колії на похилому мосту. Крім того, рейкова колія піднята над підставою стенда на висоту не менш відстані від осі задніх коліс до зовнішньої поверхні заднього днища скіпа. Стенд розташований уздовж бункерної естакади і симетричний щодо осі похилого моста. Таке виконання скіпового підйомника доменної печі з пристроєм для заміни скіпів дозволяє розширити його функціональні можливості, підвищити його ремонтоздатність, забезпечити автономну і безпечну заміну скіпів, без створення перешкод у залізничному руху в районі доменної печі, зменшити трудомісткість робіт при заміні скіпів і таким чином збільшити продуктивність доменної печі. Сутність винаходу пояснюється кресленнями, де: на фіг.1 зображена схема скіпового підйомника; на фіг.2 - вид А (вид збоку на пристрої для заміни скіпів) по фіг.1; на фіг.3 - вид Б по фіг.2. Скіповий підйомник доменної печі складається з обпертого на колону - пілона 1, виконаного у вигляді металоконструкції похилого моста 2, із двома рейковими шляхами 3, двох рудних скіпів 4 і системи приводу переміщення скіпів по рейкових шляхах 3, за допомогою канатів 5, з'єднаних з барабаном, скіпової лебідки 6 від скіпової ями 7, у нижній частині похилого моста до механізму розвантаження 8, скіпа 4, у верхній частині похилого моста (туди і назад). Для заміни зношених скіпів 4 на похилому мосту 2, установлюють металевий постамент, у вигляді двох горизонтальних балок 9, які за допомогою колон 10, обпирається на головні вертикальні ферми моста 2 і несуть на собі рейки 11, на яких установлюється электромостовий кран 12. Один кінець балок 9 консольне виступає над встановленим на бункерній естакаді 13 стендом 14 у вигляді металоконструкції прямокутної форми, підставою 15 з леерним огородженням 16 і рейковою колією 17, на тумбах 18 встановлених таким чином, що відстань від верха підстави стенда 15 до верха рейкової колії не менше ніж, відстань від осі задніх схилів 19 до зовнішньої поверхні заднього днища 20 скіпа 4 (а>в). Стенд 14 встановлений уздовж бункерної естакади 13 і симетрично щодо осі похилого моста 2. Робота здійснюється таким чином: вантажений скіп 4, від скіпової ями 7, переміщається нагору по рейкових шляхах 3 похилого моста за допомогою канатів 5, скіпової лебідки 6. Паралельно на вантаженому скіпові спускається вниз порожній скіп. У верхній частині похилого моста 2, скіп 4 розвантажується методом перекидання. У цей же час, порожній скіп, досягши скіпової ями, завантажується, після чого порожній скіп опускається вниз, а вантажений піднімається нагору - цикл повторюється. Операція по заміні зношених скіпів виконується в такий спосіб: Обидва скіпи 4 зупиняють під пристроєм для заміни скіпів, фіксують її, після чого звільняють від приводних канатів 5, потім за допомогою електромостового крана 12 здійснюють підйом зношеного скіпа через проріз у верхньому поясі похилого моста. Потім транспортують його на сторону бункерної естакади 13 і опускають на рейкову колію 17, стенда 14. Після чого, цим же краном 12, здійснюють підйом зі стенда 14, нового (відремонтованого) скіпа, переміщують його убік похилого моста 2, спускають його на рейковий шлях 3, фіксують і з'єднують із приводними канатами 5. Аналогічну операцію здійснюють і з іншою парою скіпів. Таким чином, пропанований скіповий підйомник доменної печі дозволяє розширити технологічні можливості, шляхом забезпечення автономної і безпечної заміни скіпів, підвищити його ремонтоздатність; сприяє підвищенню продуктивності роботи доменної печі, за рахунок зниження часу на заміну скіпів.
