Гідромеханічний затискний патрон

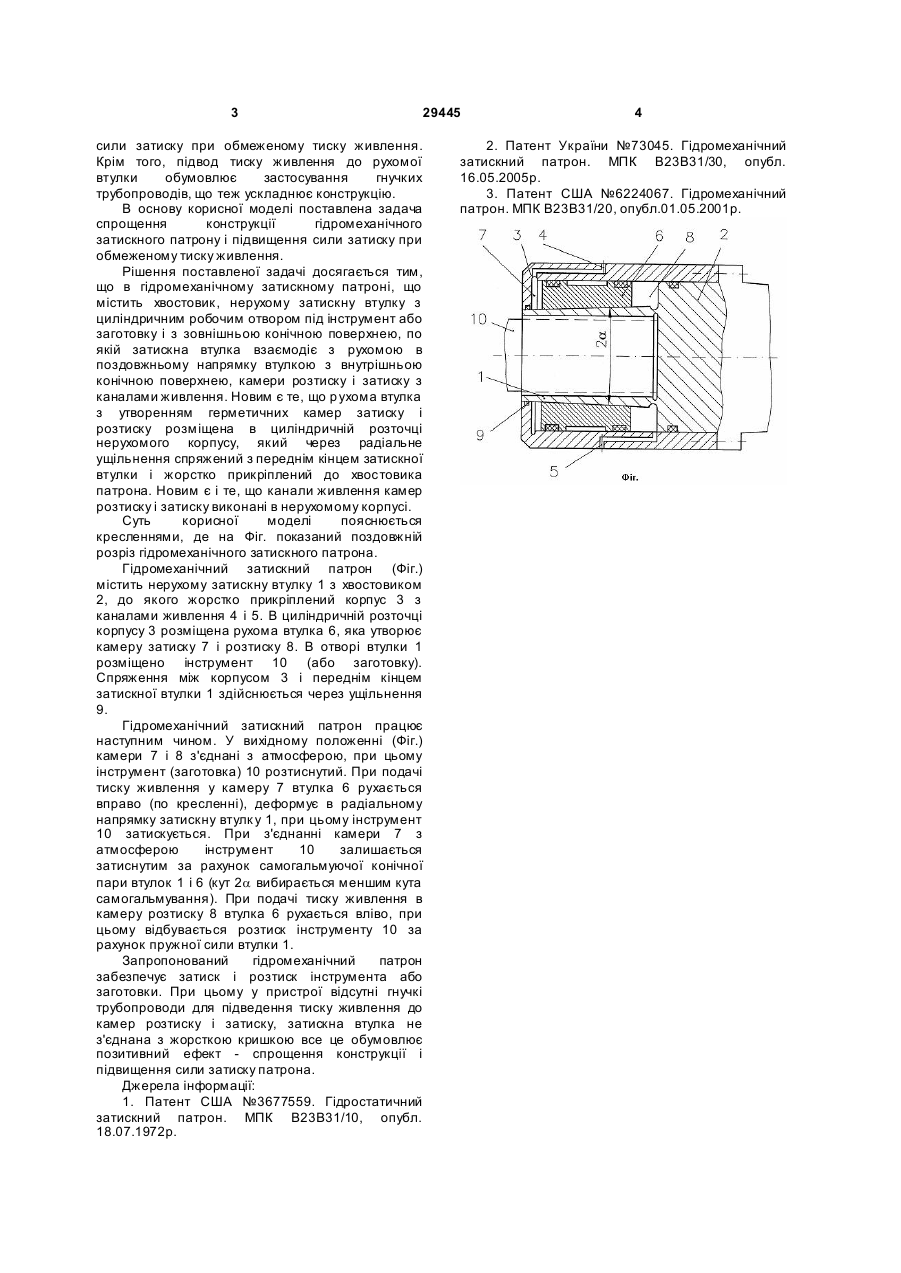

1. Гідромеханічний затискний патрон, що містить хвостовик, нерухому пружну затискну втулку з циліндричним робочим отвором під інструмент або заготовку із зовнішньою конічною 3 29445 сили затиску при обмеженому тиску живлення. Крім того, підвод тиску живлення до рухомої втулки обумовлює застосування гнучких трубопроводів, що теж ускладнює конструкцію. В основу корисної моделі поставлена задача спрощення конструкції гідромеханічного затискного патрону і підвищення сили затиску при обмеженому тиску живлення. Рішення поставленої задачі досягається тим, що в гідромеханічному затискному патроні, що містить хвостовик, нерухому затискну втулку з циліндричним робочим отвором під інструмент або заготовку і з зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє з рухомою в поздовжньому напрямку втулкою з внутрішньою конічною поверхнею, камери розтиску і затиску з каналами живлення. Новим є те, що р ухома втулка з утворенням герметичних камер затиску і розтиску розміщена в циліндричній розточці нерухомого корпусу, який через радіальне ущільнення спряжений з переднім кінцем затискної втулки і жорстко прикріплений до хвостовика патрона. Новим є і те, що канали живлення камер розтиску і затиску виконані в нерухомому корпусі. Суть корисної моделі пояснюється кресленнями, де на Фіг. показаний поздовжній розріз гідромеханічного затискного патрона. Гідромеханічний затискний патрон (Фіг.) містить нерухому затискну втулку 1 з хвостовиком 2, до якого жорстко прикріплений корпус 3 з каналами живлення 4 і 5. В циліндричній розточці корпусу 3 розміщена рухома втулка 6, яка утворює камеру затиску 7 і розтиску 8. В отворі втулки 1 розміщено інструмент 10 (або заготовку). Спряження між корпусом 3 і переднім кінцем затискної втулки 1 здійснюється через ущільнення 9. Гідромеханічний затискний патрон працює наступним чином. У вихідному положенні (Фіг.) камери 7 і 8 з'єднані з атмосферою, при цьому інструмент (заготовка) 10 розтиснутий. При подачі тиску живлення у камеру 7 втулка 6 рухається вправо (по кресленні), деформує в радіальному напрямку затискну втулк у 1, при цьому інструмент 10 затискується. При з'єднанні камери 7 з атмосферою інструмент 10 залишається затиснутим за рахунок самогальмуючої конічної пари втулок 1 і 6 (кут 2a вибирається меншим кута самогальмування). При подачі тиску живлення в камеру розтиску 8 втулка 6 рухається вліво, при цьому відбувається розтиск інструменту 10 за рахунок пружної сили втулки 1. Запропонований гідромеханічний патрон забезпечує затиск і розтиск інструмента або заготовки. При цьому у пристрої відсутні гнучкі трубопроводи для підведення тиску живлення до камер розтиску і затиску, затискна втулка не з'єднана з жорсткою кришкою все це обумовлює позитивний ефект - спрощення конструкції і підвищення сили затиску патрона. Джерела інформації: 1. Патент США №3677559. Гідростатичний затискний патрон. МПК В23В31/10, опубл. 18.07.1972р. 4 2. Патент України №73045. Гідромеханічний затискний патрон. МПК В23В31/30, опубл. 16.05.2005р. 3. Патент США №6224067. Гідромеханічний патрон. МПК В23В31/20, опубл.01.05.2001р.
