Прес для гарячого пресування волокнистих матеріалів
Номер патенту: 29444
Опубліковано: 10.01.2008
Автори: Марчевський Віктор Миколайович, Максименко Максим Юрійович, Мельник Олександр Петрович
Формула / Реферат
1. Прес для гарячого пресування волокнистих матеріалів, що містить пресовий вал і встановлений на рухомих опорах з можливістю обертання гарячий верхній вал, витяжний вентилятор, пристрій для нагрівання і подачі теплоносія, який відрізняється тим, що гарячий верхній вал містить пристрій для його нагрівання, який виконаний у вигляді камери, яка огинає частину поверхні гарячого верхнього вала і утворює з нею порожнину, розділену перфорованою перегородкою на верхню камеру, підключену через міжтрубний простір теплообмінника, пристрій для нагрівання і подачі теплоносія і шибер подачі до припливного вентилятора, і нижню камеру, підключену до витяжного вентилятора і з'єднану через регулюючий шибер з атмосферою.
2. Прес за п. 1, який відрізняється тим, що верхній вал виготовлено з пористого матеріалу з глухими порами, наприклад з граніту.
Текст

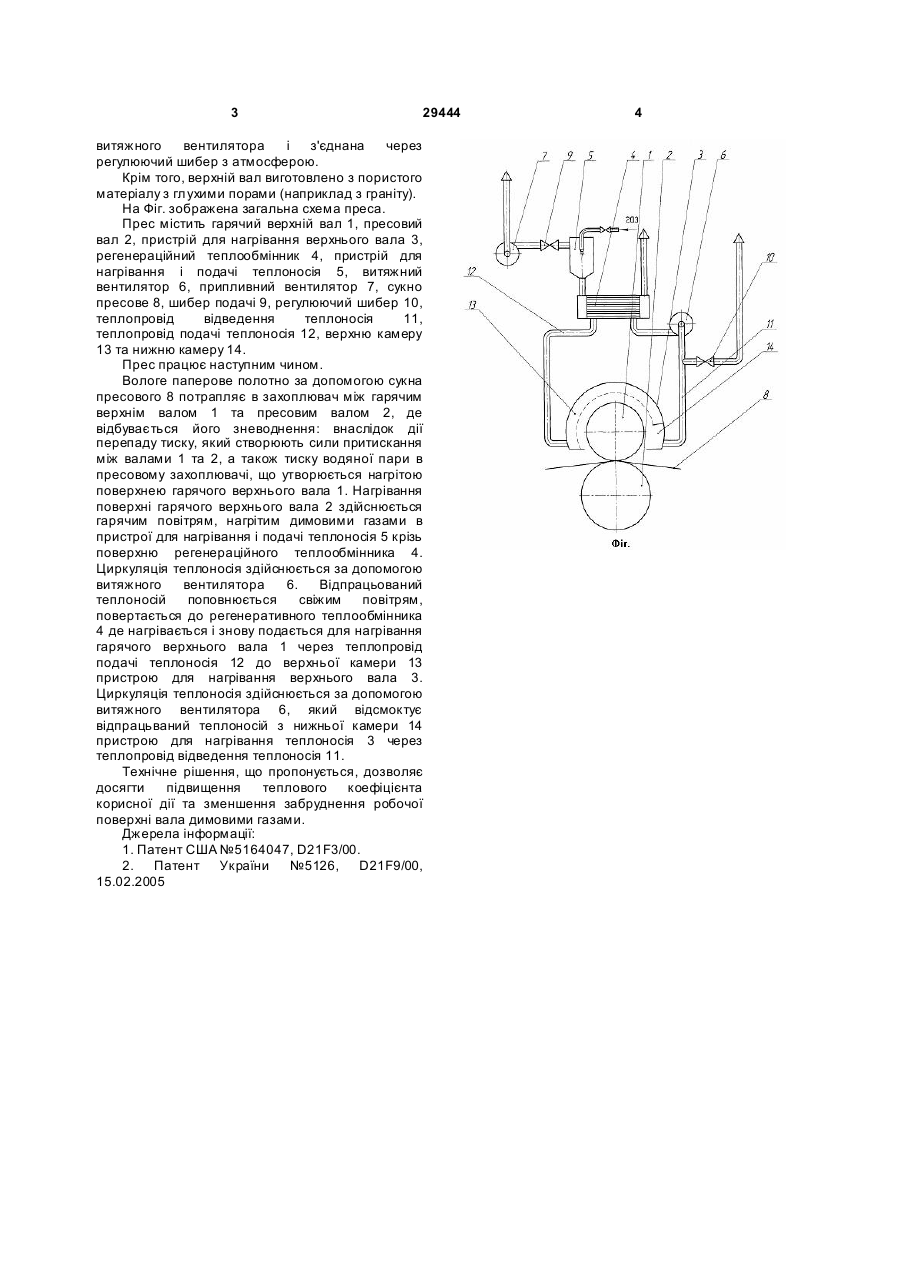

1. Прес для гарячого пресування волокнистих матеріалів, що містить пресовий вал і встановлений на рухомих опорах з можливістю обертання гарячий верхній вал, витяжний вентилятор, пристрій для нагрівання і подачі 3 29444 витяжного вентилятора і з'єднана через регулюючий шибер з атмосферою. Крім того, верхній вал виготовлено з пористого матеріалу з глухими порами (наприклад з граніту). На Фіг. зображена загальна схема преса. Прес містить гарячий верхній вал 1, пресовий вал 2, пристрій для нагрівання верхнього вала 3, регенераційний теплообмінник 4, пристрій для нагрівання і подачі теплоносія 5, витяжний вентилятор 6, припливний вентилятор 7, сукно пресове 8, шибер подачі 9, регулюючий шибер 10, теплопровід відведення теплоносія 11, теплопровід подачі теплоносія 12, верхню камеру 13 та нижню камеру 14. Прес працює наступним чином. Вологе паперове полотно за допомогою сукна пресового 8 потрапляє в захоплювач між гарячим верхнім валом 1 та пресовим валом 2, де відбувається його зневоднення: внаслідок дії перепаду тиску, який створюють сили притискання між валами 1 та 2, а також тиску водяної пари в пресовому захоплювачі, що утворюється нагрітою поверхнею гарячого верхнього вала 1. Нагрівання поверхні гарячого верхнього вала 2 здійснюється гарячим повітрям, нагрітим димовими газами в пристрої для нагрівання і подачі теплоносія 5 крізь поверхню регенераційного теплообмінника 4. Циркуляція теплоносія здійснюється за допомогою витяжного вентилятора 6. Відпрацьований теплоносій поповнюється свіжим повітрям, повертається до регенеративного теплообмінника 4 де нагрівається і знову подається для нагрівання гарячого верхнього вала 1 через теплопровід подачі теплоносія 12 до верхньої камери 13 пристрою для нагрівання верхнього вала 3. Циркуляція теплоносія здійснюється за допомогою витяжного вентилятора 6, який відсмоктує відпрацьваний теплоносій з нижньої камери 14 пристрою для нагрівання теплоносія 3 через теплопровід відведення теплоносія 11. Технічне рішення, що пропонується, дозволяє досягти підвищення теплового коефіцієнта корисної дії та зменшення забруднення робочої поверхні вала димовими газами. Джерела інформації: 1. Патент США №5164047, D21F3/00. 2. Патент України №5126, D21F9/00, 15.02.2005 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPress for hot pressing of fiber material
Автори англійськоюMarchevskyi Viktor Mykolaiovych, Melnyk Oleksandr Petrovych, Maksymenko Maksym Yuriiovych
Назва патенту російськоюПресс для горячей опрессовки волокнистых материалов
Автори російськоюМарчевський Виктор Николаевич, Мельник Александр Петрович, Максименко Максим Юрьевич
МПК / Мітки
МПК: D21F 3/02
Мітки: волокнистих, матеріалів, гарячого, пресування, прес
