Водонагрівач електричний проточний побутовий евп

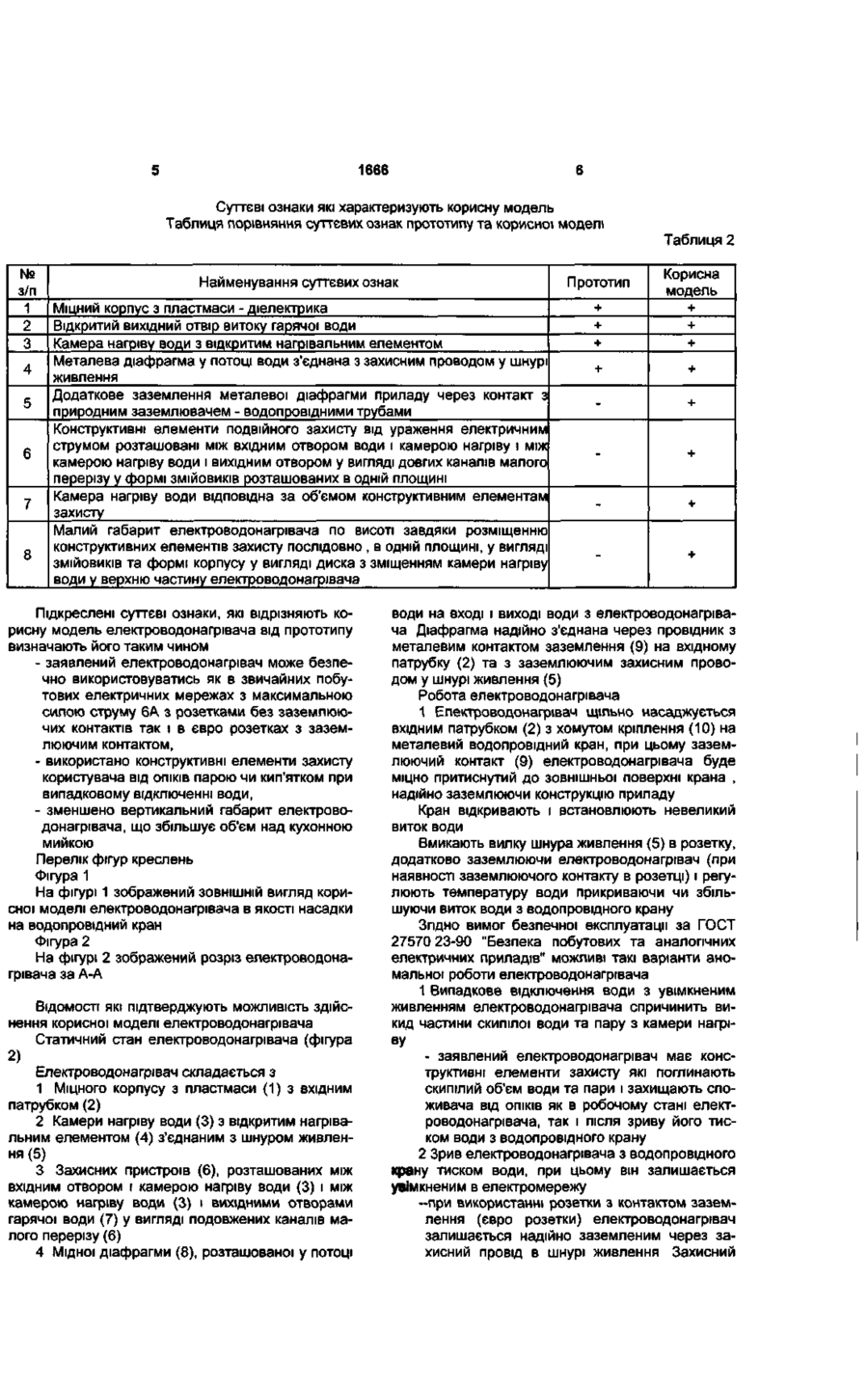

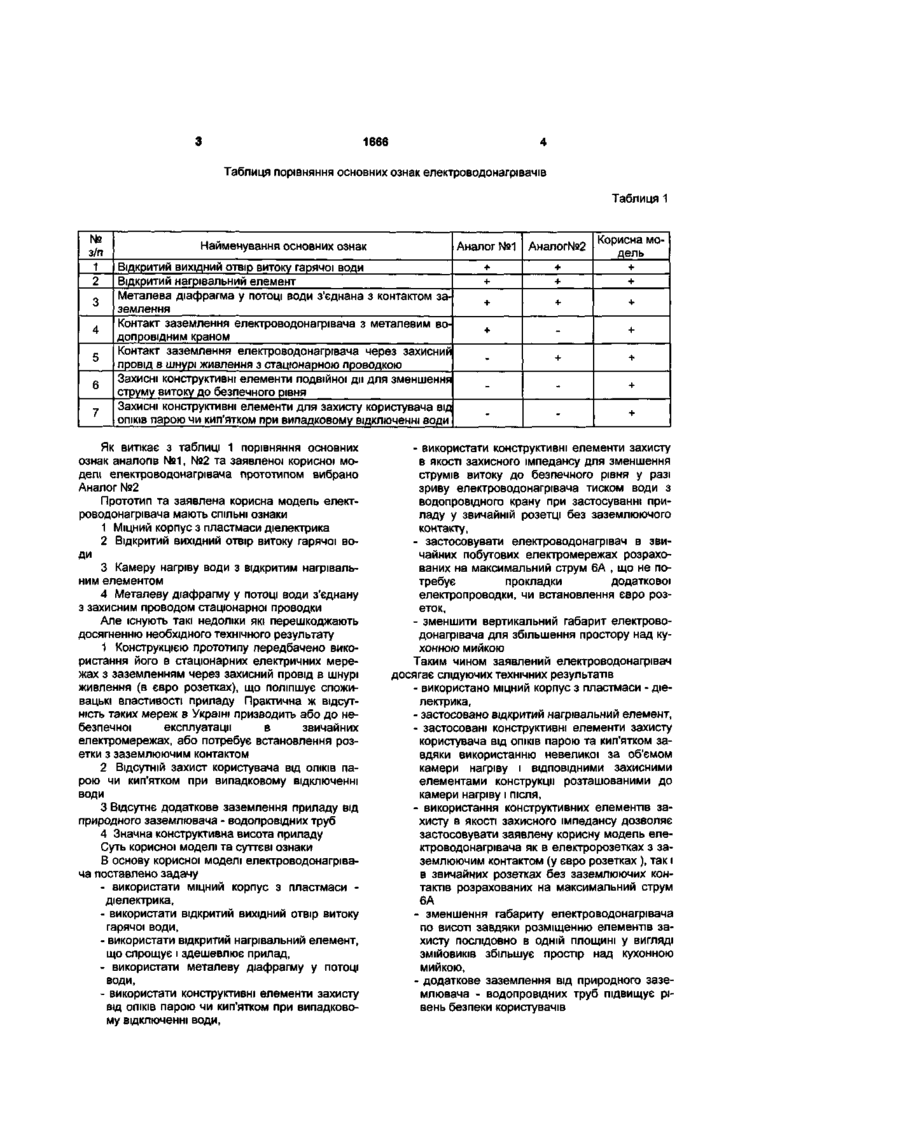

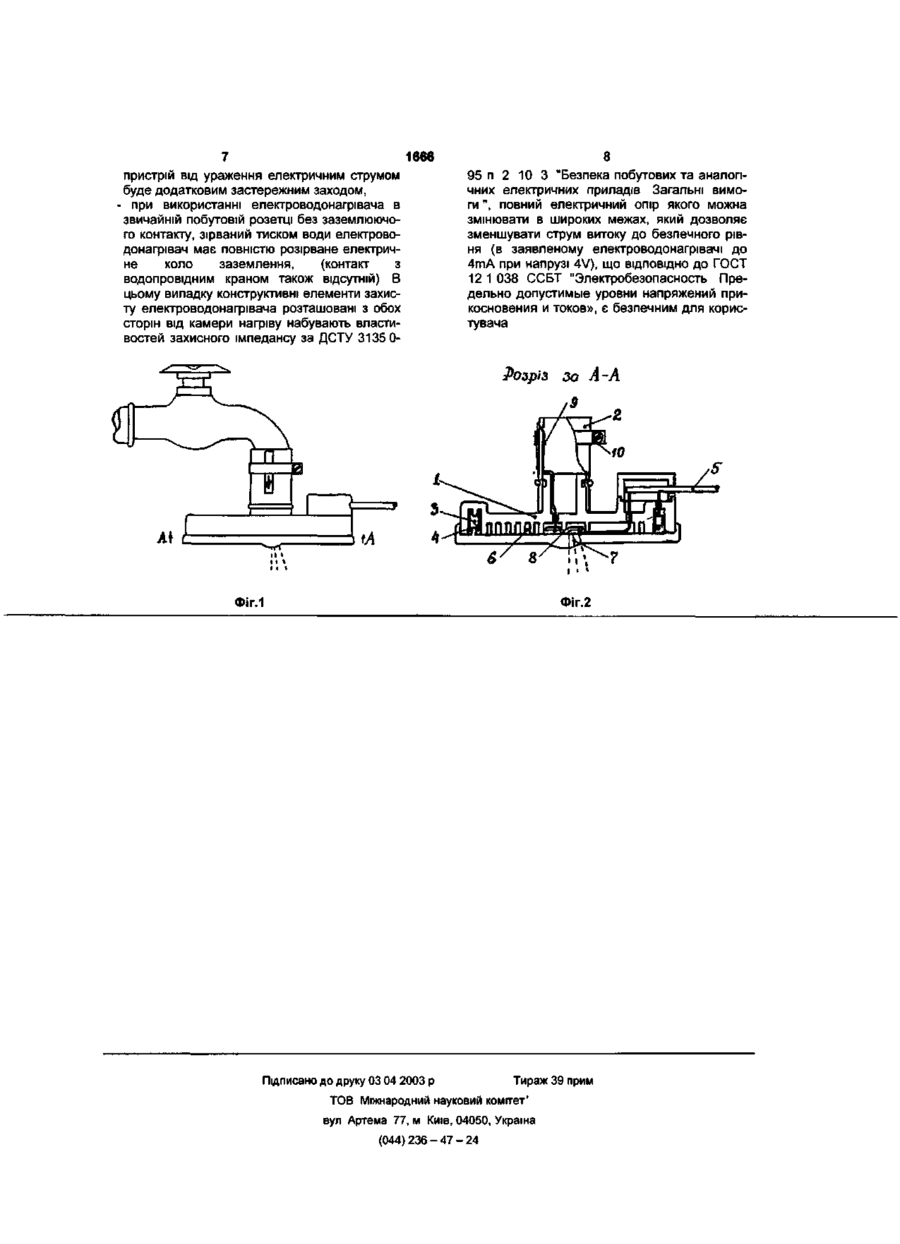

Водонагрівач електричний проточний побутовий, який містить міцний корпус з пластмасидіелектрика, з відкритим вихідним отвором витоку гарячої води, з відкритим нагрівальним елементом, з металевою діафрагмою у потоці води, яка з єднана з захисним проводом у шнурі живлення , який відрізняється тим, що конструктивні еле-" менти подвійного захисту від ураження електрич ним струмом, розташовані між вхідним отвором води і камерою нагріву і між камерою нагріву води та вихідним отвором електроводонагрівача у вигляді довгих каналів малого перерізу з рідинним робочим середовищем, у формі ЗМІЙОВИКІВ, розташованих в одній площині, причому камера нагріву води відповідна за об'ємом конструктивним елементам захисту, які розташовані в одній площині, корпус виконаний у вигляді диска з зміщенням камери нагріву води у верхню частину електроводонагрівача, та має додаткове заземлення металевої діафрагми через контакт з зовнішньою поверхнею металевих —водопровідних труб(водопровідного крана) Водонагрівач електричний проточний побутовий ЕВП (далі "електроводонагрівач'), простий за конструкцією електричний прилад, який відноситься до побутової техніки Електроводонагрівач потужністю 1,5 kW, використовується в електричних мережах змінного струму напругою 220 V 50 Hz і застосовується для миттєвого нагріву води до температури 40 - 45° С з кріпленням до водопровідного крану холодної води як насадка Електроводонагрівач відрізняється економічним витрачанням як води (до 1,5л за хвилину) так і електроенергії, не є джерелом шуму та радіо завад, є безпечним, займає мало місця над кухонною мийкою і застосовується для миття посуду у разі відсутності чи нерегулярній подачі гарячої води Згідно класифікації за ГОСТ 27570 0-87 п 6 1 електроводонагрівач відноситься 1 За типом захисту від ураження електричним струмом -1 класу 2 За ступенем захисту від впливу води - бризкозахищений 3 За умовами експлуатації - з відкритим вихідним отвором 4 За типом нагрівального елементу - з відкритим елементом Аналоги корисної моделі Аналог № 1 Електроводонагрівач проточної води ЕВНП-11,5/220 V ~ за ГОСТ 27570 0-87 виробництва малого підприємства 'Акорд' м Харків, а/с 602 Паспорт приладу Аналог № 2 Електроводонагрівач "Гейзер" виробництва заводу чистих металів м Світловодськ Інструкція з експлуатації "^ ^ £2 ""' СО СО СО ^Г" р ^ ^* мЬ «J о> З 1666 4 Таблиця порівняння основних ознак електроводонагрівачів Таблиця 1 № з/п 1 2 3 4 5 6 7 Найменування основних ознак Відкритий вихідний отвір витоку гарячої води Відкритий нагрівальний елемент Металева діафрагма у потоці води з'єднана з контактом заземлення Контакт заземлення електроводонагрівача з металевим водопровідним краном Контакт заземлення електроводонагрівача через захисний провід в шнурі живлення з стаціонарною проводкою Захисні конструктивні елементи подвійної ди для зменшення струму витоку до безпечного рівня Захисні конструктивні елементи для захисту користувача від опіків парою чи кип'ятком при випадковому відключенні води Як витікає з таблиці 1 порівняння основних ознак аналогів №1, №2 та заявленої корисної моделі електроводонагрівача прототипом вибрано Аналог №2 Прототип та заявлена корисна модель електроводонагрівача мають СПІЛЬНІ ознаки 1 Міцний корпус з пластмаси діелектрика 2 Відкритий вихідний отвір витоку гарячої води 3 Камеру нагріву води з відкритим нагрівальним елементом 4 Металеву діафрагму у потоці води з'єднану з захисним проводом стаціонарної проводки Але існують такі недоліки які перешкоджають досягненню необхідного технічного результату 1 Конструкцією прототипу передбачено використання його в стаціонарних електричних мережах з заземленням через захисний провід в шнурі живлення (в евро розетках), що поліпшує споживацькі властивості приладу Практична ж відсутність таких мереж в Україні призводить або до небезпечної експлуатації в звичайних електромережах, або потребує встановлення розетки з заземлюючим контактом 2 Відсутній захист користувача від ОПІКІВ парою чи кип'ятком при випадковому відключенні води 3 Відсутнє додаткове заземлення приладу від природного заземлювача - водопровідних труб 4 Значна конструктивна висота приладу Суть корисної моделі та суттєві ознаки В основу корисної моделі електроводонагрівача поставлено задачу - використати міцний корпус з пластмаси діелектрика, - використати відкритий вихідний отвір витоку гарячої води, - використати відкритий нагрівальний елемент, що спрощує і здешевлює прилад, - використати металеву діафрагму у потоці води, - використати конструктивні елементи захисту від ОПІКІВ парою чи кип'ятком при випадковому відключенні води, + + + + Корисна модель + + + + + + + + + + + Аналог №1 Аналог№2 - використати конструктивні елементи захисту в якості захисного імпедансу для зменшення струмів витоку до безпечного рівня у разі зриву електроводонагрівача тиском води з водопровідного крану при застосуванні приладу у звичайній розетці без заземлюючого контакту, - застосовувати електроводонагрівач в звичайних побутових електромережах розрахованих на максимальний струм 6А , що не потребує прокладки додаткової електропроводки, чи встановлення євро розеток, - зменшити вертикальний габарит електроводонагрівача для збільшення простору над кухонною мийкою Таким чином заявлений електроводонагрівач досягає слідуючих технічних результатів - використано міцний корпус з пластмаси - діелектрика, - застосовано відкритий нагрівальний елемент, - застосовані конструктивні елементи захисту користувача від ОПІКІВ парою та кип'ятком завдяки використанню невеликої за об'ємом камери нагріву і ВІДПОВІДНИМИ захисними елементами конструкції розташованими до камери нагріву і після, - використання конструктивних елементів захисту в якості захисного імпедансу дозволяє застосовувати заявлену корисну модель електроводонагрівача як в електророзетках з заземлюючим контактом (у євро розетках ), так і в звичайних розетках без заземлюючих контактів розрахованих на максимальний струм 6А - зменшення габариту електроводонагрівача по висоті завдяки розміщенню елементів захисту ПОСЛІДОВНО В ОДНІЙ ПЛОЩИНІ у ВИГЛЯДІ ЗМІЙОВИКІВ збільшує простір над кухонною мийкою, - додаткове заземлення від природного заземлювача - водопровідних труб підвищує рівень безпеки користувачів 1666 Суттєві ознаки які характеризують корисну модель Таблиця порівняння суттєвих ознак прототипу та корисної моделі № з/п 1 2 3 4 5 6 7 8 Таблиця 2 Найменування суттєвих ознак Прототип Міцний корпус з пластмаси - діелектрика Відкритий вихідний отвір витоку гарячої води Камера нагріву води з відкритим нагрівальним елементом Металева діафрагма у потоці води з'єднана з захисним проводом у шнурі живлення Додаткове заземлення металевої діафрагми приладу через контакт з природним заземлювачем - водопровідними трубами Конструктивні елементи подвійного захисту від ураження електричним струмом розташовані між вхідним отвором води і камерою нагріву і між камерою нагріву води і вихідним отвором у вигляді довгих каналів малого перерізу у формі ЗМІЙОВИКІВ розташованих в одній площині Камера нагріву води відповідна за об'ємом конструктивним елементам захисту Малий габарит електроводонагрівача по висоті завдяки розміщенню конструктивних елементів захисту послідовно , в одній площині, у вигляді ЗМІЙОВИКІВ та формі корпусу у вигляді диска з зміщенням камери нагріву води у верхню частину електроводонагрівача + + + Корисна модель + + + + + + + + + Підкреслені суттєві ознаки, які відрізняють корисну модель електроводонагрівача від прототипу визначають його таким чином - заявлений електроводонагрівач може безпечно використовуватись як в звичайних побутових електричних мережах з максимальною силою струму 6А з розетками без заземлюючих контактів так і в евро розетках з заземлюючим контактом, - використано конструктивні елементи захисту користувача від ОПІКІВ парою чи кип'ятком при випадковому відключенні води, - зменшено вертикальний габарит електроводонагрівача, що збільшує об'єм над кухонною мийкою Перелік фігур креслень Фігура 1 На фігурі 1 зображений ЗОВНІШНІЙ ВИГЛЯД корисної моделі електроводонагрівача в якості насадки на водопровідний кран Фігура 2 На фігурі 2 зображений розріз електроводонагрівача за А-А ВІДОМОСТІ ЯКІ підтверджують можливість здійснення корисної моделі електроводонагрівача Статичний стан електроводонагрівача (фігура 2) Електроводонагрівач складається з 1 Міцного корпусу з пластмаси (1) з вхідним патрубком (2) 2 Камери нагріву води (3) з відкритим нагрівальним елементом (4) з'єднаним з шнуром живлення (5) 3 Захисних пристроїв (6), розташованих між вхідним отвором і камерою нагріву води (3) і між камерою нагріву води (3) і вихідними отворами гарячої води (7) у вигляді подовжених каналів малого перерізу (6) 4 Мідної діафрагми (8), розташованої у потоці води на вході і виході води з електроводонагрівача Діафрагма надійно з'єднана через провідник з металевим контактом заземлення (9) на вхідному патрубку (2) та з заземлюючим захисним проводом у шнурі живлення (5) Робота електроводонагрівача 1 Електроводонагрівач щільно насаджується вхідним патрубком (2) з хомутом кріплення (10) на металевий водопровідний кран, при цьому заземлюючий контакт (9) електроводонагрівача буде міцно притиснутий до зовнішньої поверхні крана , надійно заземлюючи конструкцію приладу Кран відкривають і встановлюють невеликий виток води Вмикають вилку шнура живлення (5) в розетку, додатково заземлюючи електроводонагрівач (при наявності заземлюючого контакту в розетці) і регулюють температуру води прикриваючи чи збільшуючи виток води з водопровідного крану Згідно ВИМОГ безпечної експлуатації за ГОСТ 27570 23-90 "Безпека побутових та аналогічних електричних приладів" можливі такі варіанти аномальної роботи електроводонагрівача 1 Випадкове відключення води з увімкненим живленням електроводонагрівача спричинить викид частини скипілої води та пару з камери нагріву - заявлений електроводонагрівач має конструктивні елементи захисту які поглинають скипілий об'єм води та пари і захищають споживача від ОПІКІВ як в робочому стані електроводонагрівача, так і після зриву його тиском води з водопровідного крану 2 Зрив електроводонагрівача з водопровідного крану тиском води, при цьому він залишається увімкненим в електромережу —при використанні розетки з контактом заземлення (євро розетки) електроводонагрівач залишається надійно заземленим через захисний провід в шнурі живлення Захисний 1666 пристрій від ураження електричним струмом буде додатковим застережним заходом, • при використанні електроводонагрівача в звичайній побутовій розетці без заземлюючого контакту, зірваний тиском води електроводонагрівач має повністю розірване електричне коло заземлення, {контакт з водопровідним краном також відсутній) В цьому випадку конструктивні елементи захисту електроводонагрівача розташовані з обох сторін від камери нагріву набувають властивостей захисного імпедансу за ДСТУ 3135 0 8 95 п 2 10 3 "Безпека побутових та аналогічних електричних приладів Загальні вимоги ", повний електричний опір якого можна змінювати в широких межах, який дозволяє зменшувати струм витоку до безпечного рівня (в заявленому електроводонагрівачі до 4mA при напрузі 4V), що ВІДПОВІДНО ДО ГОСТ 12 1 038 ССБТ "Электробезопасность Предельно допустимые уровни напряжений прикосновения и токов», є безпечним для користувача Розріз зо А-А At і ФІГ.1 Фіг.2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ Міжнародний науковий комітет' вул Артема 77, м Київ, 04050, Україна (044)236 - 47 - 24
