Протигаз

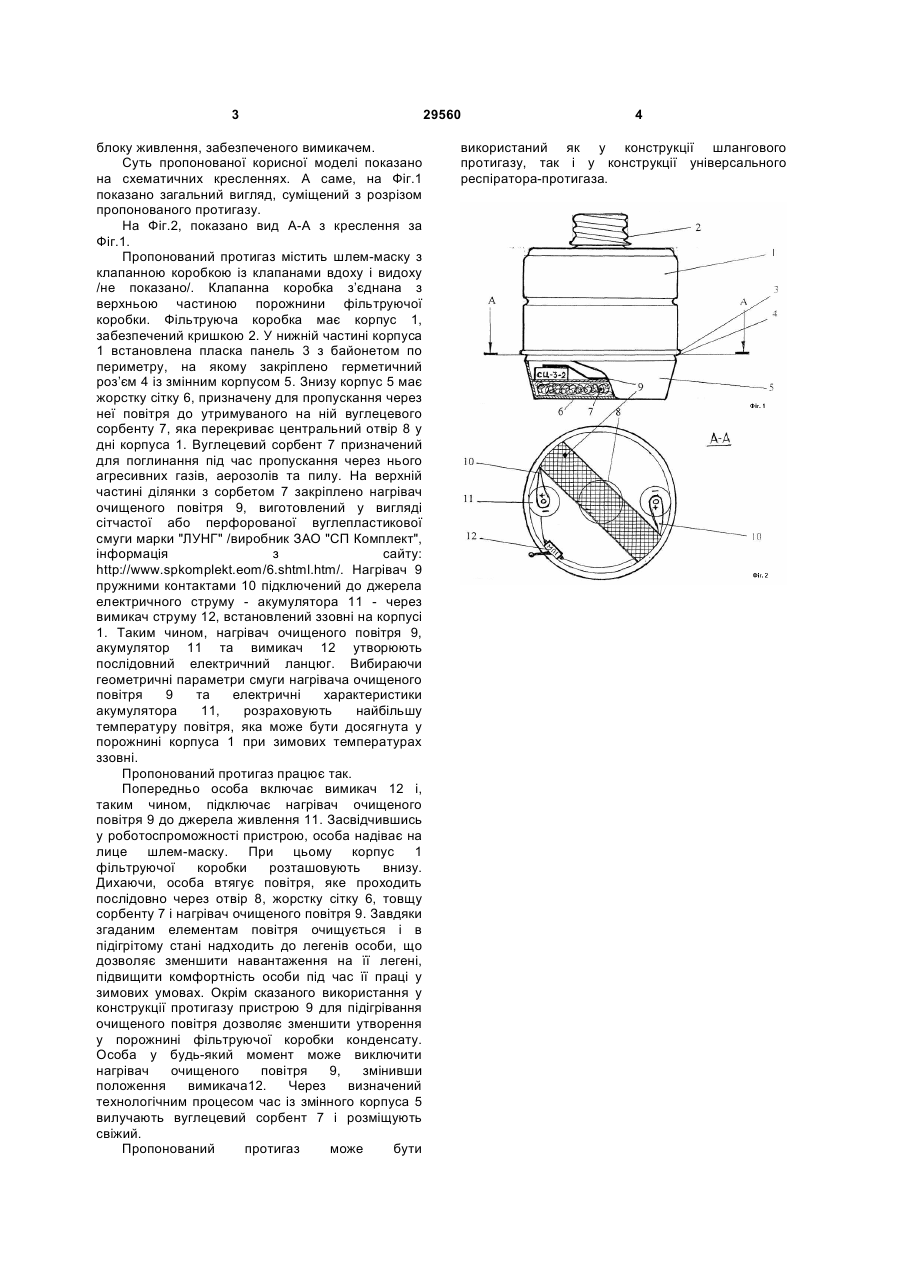

1. Протигаз, що включає шлем-маску з клапанною коробкою, з'єднану з фільтруючою коробкою, що має отвір, призначений для входу до неї повітря з-за меж протигаза, та отвір для виходу з фільтруючої коробки очищеного повітря, з'єднаний з порожниною шлема-маски, а 3 блоку живлення, забезпеченого вимикачем. Суть пропонованої корисної моделі показано на схематичних кресленнях. А саме, на Фіг.1 показано загальний вигляд, суміщений з розрізом пропонованого протигазу. На Фіг.2, показано вид А-А з креслення за Фіг.1. Пропонований протигаз містить шлем-маску з клапанною коробкою із клапанами вдоху і видоху /не показано/. Клапанна коробка з’єднана з верхньою частиною порожнини фільтруючої коробки. Фільтруюча коробка має корпус 1, забезпечений кришкою 2. У нижній частині корпуса 1 встановлена пласка панель 3 з байонетом по периметру, на якому закріплено герметичний роз’єм 4 із змінним корпусом 5. Знизу корпус 5 має жорстку сітку 6, призначену для пропускання через неї повітря до утримуваного на ній вуглецевого сорбенту 7, яка перекриває центральний отвір 8 у дні корпуса 1. Вуглецевий сорбент 7 призначений для поглинання під час пропускання через нього агресивних газів, аерозолів та пилу. На верхній частині ділянки з сорбетом 7 закріплено нагрівач очищеного повітря 9, виготовлений у вигляді сітчастої або перфорованої вуглепластикової смуги марки "ЛУНГ" /виробник ЗАО "СП Комплект", інформація з сайту: http://www.spkomplekt.eom/6.shtml.htm/. Нагрівач 9 пружними контактами 10 підключений до джерела електричного струму - акумулятора 11 - через вимикач струму 12, встановлений ззовні на корпусі 1. Таким чином, нагрівач очищеного повітря 9, акумулятор 11 та вимикач 12 утворюють послідовний електричний ланцюг. Вибираючи геометричні параметри смуги нагрівача очищеного повітря 9 та електричні характеристики акумулятора 11, розраховують найбільшу температуру повітря, яка може бути досягнута у порожнині корпуса 1 при зимових температурах ззовні. Пропонований протигаз працює так. Попередньо особа включає вимикач 12 і, таким чином, підключає нагрівач очищеного повітря 9 до джерела живлення 11. Засвідчившись у роботоспроможності пристрою, особа надіває на лице шлем-маску. При цьому корпус 1 фільтруючої коробки розташовують внизу. Дихаючи, особа втягує повітря, яке проходить послідовно через отвір 8, жорстку сітку 6, товщу сорбенту 7 і нагрівач очищеного повітря 9. Завдяки згаданим елементам повітря очищується і в підігрітому стані надходить до легенів особи, що дозволяє зменшити навантаження на її легені, підвищити комфортність особи під час її праці у зимових умовах. Окрім сказаного використання у конструкції протигазу пристрою 9 для підігрівання очищеного повітря дозволяє зменшити утворення у порожнині фільтруючої коробки конденсату. Особа у будь-який момент може виключити нагрівач очищеного повітря 9, змінивши положення вимикача12. Через визначений технологічним процесом час із змінного корпуса 5 вилучають вуглецевий сорбент 7 і розміщують свіжий. Пропонований протигаз може бути 29560 4 використаний як у конструкції шлангового протигазу, так і у конструкції універсального респіратора-протигаза.
