Блок для незнімної опалубки

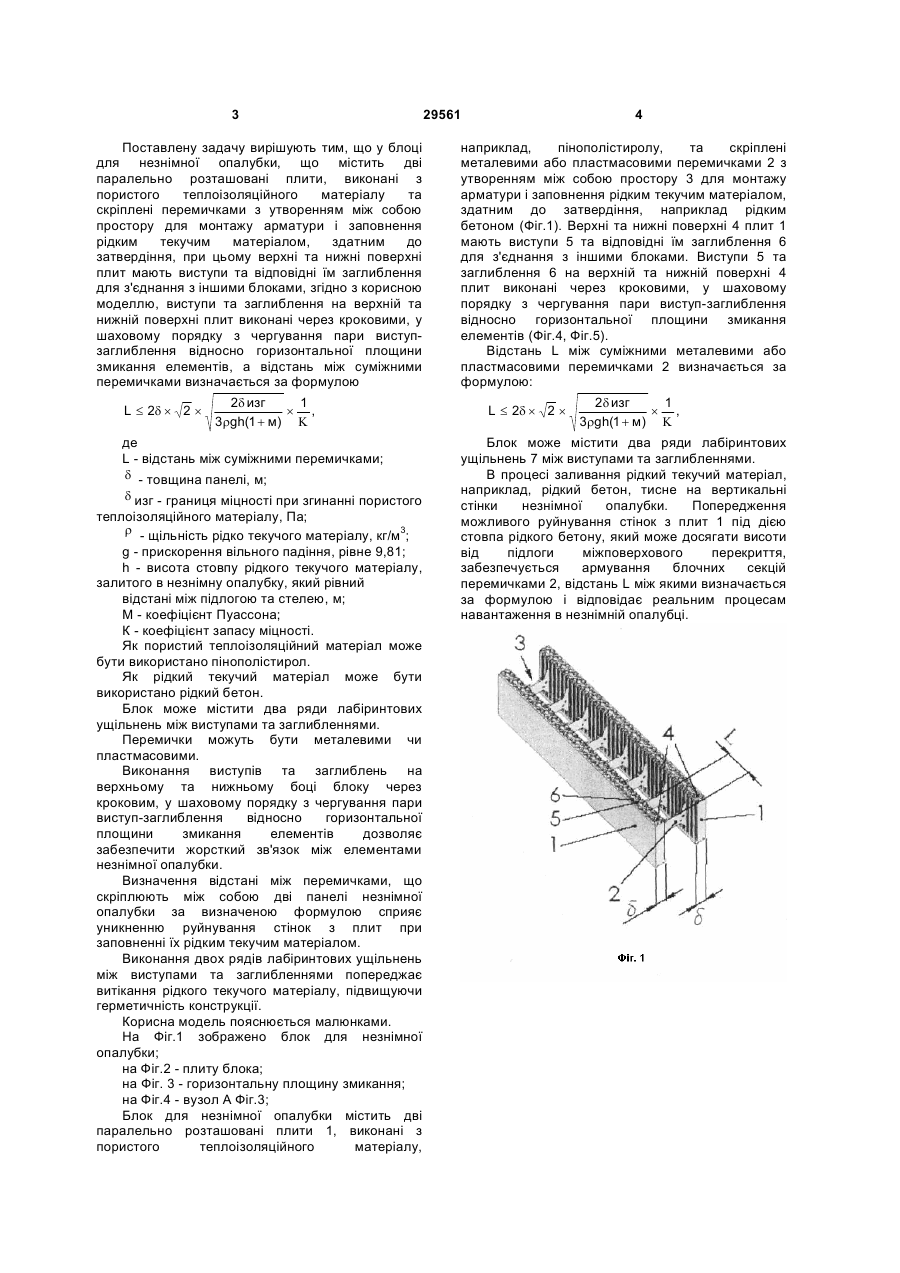

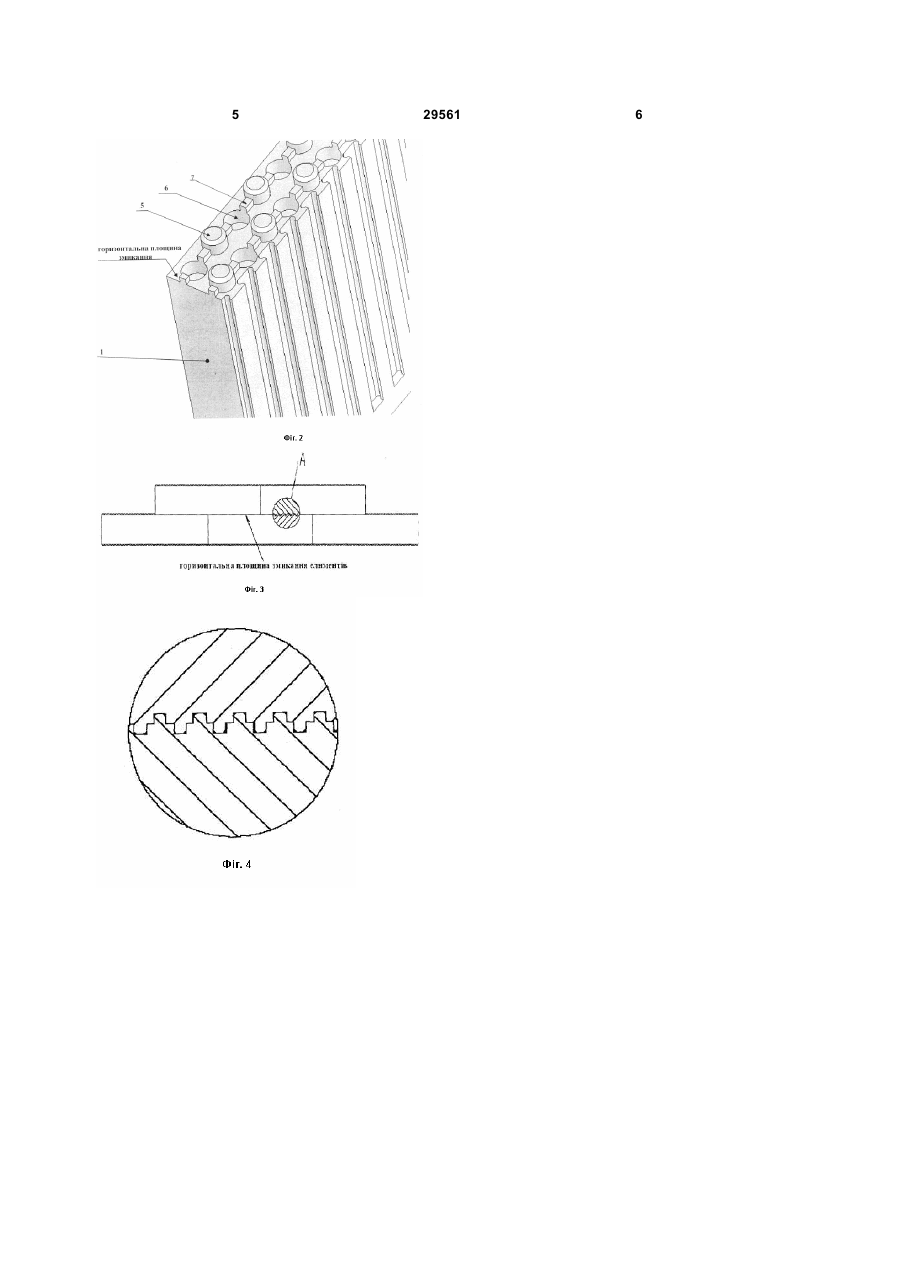

1. Блок для незнімної опалубки, що містить дві паралельно розташовані плити, виконані з пористого теплоізоляційного матеріалу та скріплені перемичками з утворенням між собою простору для монтажу арматури і заповнення рідким текучим матеріалом, здатним до затвердіння, при цьому верхні та нижні поверхні плит мають виступи та відповідні їм заглиблення для з'єднання з іншими блоками, який відрізняється тим, що виступи та заглиблення на верхній та нижній поверхні плит виконані черезкроковими, у шаховому порядку з чергуванням пари виступ-заглиблення відносно горизонтальної площини змикання елементів, а відстань між суміжними перемичками визначається за формулою: 2 (19) 1 3 Поставлену задачу вирішують тим, що у блоці для незнімної опалубки, що містить дві паралельно розташовані плити, виконані з пористого теплоізоляційного матеріалу та скріплені перемичками з утворенням між собою простору для монтажу арматури і заповнення рідким текучим матеріалом, здатним до затвердіння, при цьому верхні та нижні поверхні плит мають виступи та відповідні їм заглиблення для з'єднання з іншими блоками, згідно з корисною моделлю, виступи та заглиблення на верхній та нижній поверхні плит виконані через кроковими, у шаховому порядку з чергування пари виступзаглиблення відносно горизонтальної площини змикання елементів, а відстань між суміжними перемичками визначається за формулою 2d изг 1 L £ 2d ´ 2 ´ ´ , 3rgh(1 + м) K де L - відстань між суміжними перемичками; d - товщина панелі, м; d изг - границя міцності при згинанні пористого теплоізоляційного матеріалу, Па; r - щільність рідко текучого матеріалу, кг/м3; g - прискорення вільного падіння, рівне 9,81; h - висота стовпу рідкого текучого матеріалу, залитого в незнімну опалубку, який рівний відстані між підлогою та стелею, м; М - коефіцієнт Пуассона; К - коефіцієнт запасу міцності. Як пористий теплоізоляційний матеріал може бути використано пінополістирол. Як рідкий текучий матеріал може бути використано рідкий бетон. Блок може містити два ряди лабіринтових ущільнень між виступами та заглибленнями. Перемички можуть бути металевими чи пластмасовими. Виконання виступів та заглиблень на верхньому та нижньому боці блоку через кроковим, у шаховому порядку з чергування пари виступ-заглиблення відносно горизонтальної площини змикання елементів дозволяє забезпечити жорсткий зв'язок між елементами незнімної опалубки. Визначення відстані між перемичками, що скріплюють між собою дві панелі незнімної опалубки за визначеною формулою сприяє уникненню руйнування стінок з плит при заповненні їх рідким текучим матеріалом. Виконання двох рядів лабіринтових ущільнень між виступами та заглибленнями попереджає витікання рідкого текучого матеріалу, підвищуючи герметичність конструкції. Корисна модель пояснюється малюнками. На Фіг.1 зображено блок для незнімної опалубки; на Фіг.2 - плиту блока; на Фіг. 3 - горизонтальну площину змикання; на Фіг.4 - вузол А Фіг.3; Блок для незнімної опалубки містить дві паралельно розташовані плити 1, виконані з пористого теплоізоляційного матеріалу, 29561 4 наприклад, пінополістиролу, та скріплені металевими або пластмасовими перемичками 2 з утворенням між собою простору 3 для монтажу арматури і заповнення рідким текучим матеріалом, здатним до затвердіння, наприклад рідким бетоном (Фіг.1). Верхні та нижні поверхні 4 плит 1 мають виступи 5 та відповідні їм заглиблення 6 для з'єднання з іншими блоками. Виступи 5 та заглиблення 6 на верхній та нижній поверхні 4 плит виконані через кроковими, у шаховому порядку з чергування пари виступ-заглиблення відносно горизонтальної площини змикання елементів (Фіг.4, Фіг.5). Відстань L між суміжними металевими або пластмасовими перемичками 2 визначається за формулою: 2d изг 1 L £ 2d ´ 2 ´ ´ , 3rgh(1 + м) K Блок може містити два ряди лабіринтових ущільнень 7 між виступами та заглибленнями. В процесі заливання рідкий текучий матеріал, наприклад, рідкий бетон, тисне на вертикальні стінки незнімної опалубки. Попередження можливого руйнування стінок з плит 1 під дією стовпа рідкого бетону, який може досягати висоти від підлоги міжповерхового перекриття, забезпечується армування блочних секцій перемичками 2, відстань L між якими визначається за формулою і відповідає реальним процесам навантаження в незнімній опалубці. 5 29561 6
