Біметалевий радіатор-конвертор
Номер патенту: 29579
Опубліковано: 25.01.2008
Автори: Крейцер Олександр Абрамович, Балавендер Богдан, Балавендер Роберт
Формула / Реферат
Біметалевий радіатор-конвертор, що має принаймні одну секцію, кожна з яких має суцільнолитий корпус зі сталевою арматурою, яка складається з вертикального трубчатого стояка з розташованими по його краях різьбовими втулками, верхньою та нижньою кільцевими бобишками, контурним ребром, яке має передню, задню, а також горизонтальні ділянки і внутрішні ребра, розташовані з можливістю утворення каналів для прямування конвективного теплового потоку знизу догори і виходу його у простір, який нагрівається, через щілини, які виконані у відповідних ділянках, який відрізняється тим, що кожний корпус суцільнолитої секції радіатора виконаний з магнієвого сплаву, причому виробництво секцій біметалевого радіатора-конвертора здійснюють переважно на машинах лиття під тиском з гарячою камерою пресування.
Текст

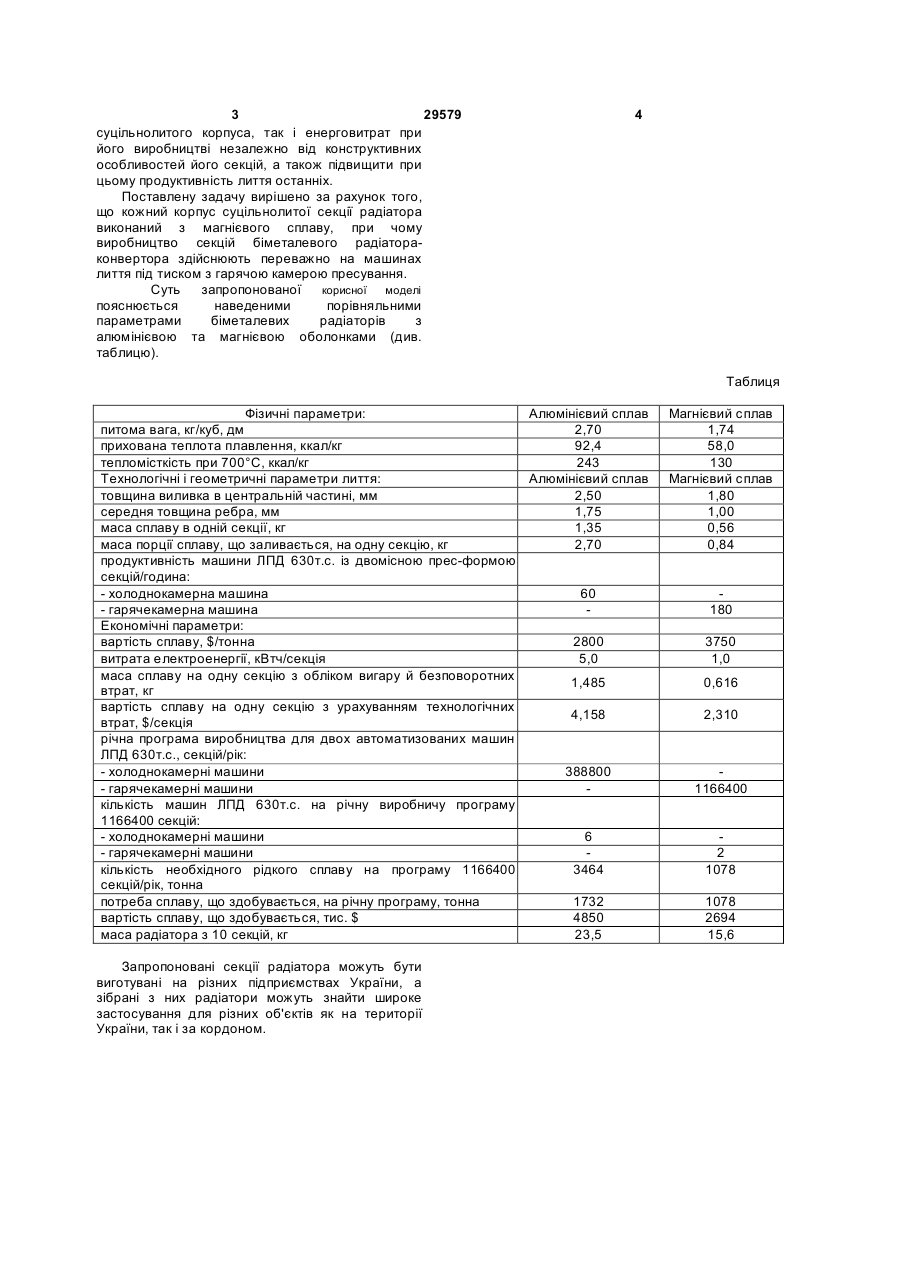

Біметалевий радіатор-конвертор, що має принаймні одну секцію, кожна з яких має суцільнолитий корпус зі сталевою арматурою, яка складається з вертикального трубчатого стояка з розташованими по його краях різьбовими втулками, верхньою та нижньою кільцевими 3 29579 суцільнолитого корпуса, так і енерговитрат при його виробництві незалежно від конструктивних особливостей його секцій, а також підвищити при цьому продуктивність лиття останніх. Поставлену задачу вирішено за рахунок того, що кожний корпус суцільнолитої секції радіатора виконаний з магнієвого сплаву, при чому виробництво секцій біметалевого радіатораконвертора здійснюють переважно на машинах лиття під тиском з гарячою камерою пресування. Суть запропонованої корисної моделі пояснюється наведеними порівняльними параметрами біметалевих радіаторів з алюмінієвою та магнієвою оболонками (див. таблицю). 4 Таблиця Фізичні параметри: Алюмінієвий сплав питома вага, кг/куб, дм 2,70 прихована теплота плавлення, ккал/кг 92,4 тепломісткість при 700°C, ккал/кг 243 Технологічні і геометричні параметри лиття: Алюмінієвий сплав товщина виливка в центральній частині, мм 2,50 середня товщина ребра, мм 1,75 маса сплаву в одній секції, кг 1,35 маса порції сплаву, що заливається, на одну секцію, кг 2,70 продуктивність машини ЛПД 630т.с. із двомісною прес-формою секцій/година: - холоднокамерна машина 60 - гарячекамерна машина Економічні параметри: вартість сплаву, $/тонна 2800 витрата електроенергії, кВтч/секція 5,0 маса сплаву на одну секцію з обліком вигару й безповоротних 1,485 втрат, кг вартість сплаву на одну секцію з урахуванням технологічних 4,158 втрат, $/секція річна програма виробництва для двох автоматизованих машин ЛПД 630т.с., секцій/рік: - холоднокамерні машини 388800 - гарячекамерні машини кількість машин ЛПД 630т.с. на річну виробничу програму 1166400 секцій: - холоднокамерні машини 6 - гарячекамерні машини кількість необхідного рідкого сплаву на програму 1166400 3464 секцій/рік, тонна потреба сплаву, що здобувається, на річну програму, тонна 1732 вартість сплаву, що здобувається, тис. $ 4850 маса радіатора з 10 секцій, кг 23,5 Запропоновані секції радіатора можуть бути виготувані на різних підприємствах України, а зібрані з них радіатори можуть знайти широке застосування для різних об'єктів як на території України, так і за кордоном. Магнієвий сплав 1,74 58,0 130 Магнієвий сплав 1,80 1,00 0,56 0,84 180 3750 1,0 0,616 2,310 1166400 2 1078 1078 2694 15,6
ДивитисяДодаткова інформація
Назва патенту англійськоюBimetal radiator-converter
Автори англійськоюKreitser Oleksandr Abramovych, Balavender Bohdan, Balavender Robert
Назва патенту російськоюБиметаллический радиатор-конвертор
Автори російськоюКрейцер Александр Абрамович, Балавендер Богдан, Балавендер Роберт
МПК / Мітки
МПК: F28F 03/00, F24C 15/20
Мітки: радіатор-конвертор, біметалевий
