Радіатор опалювальний

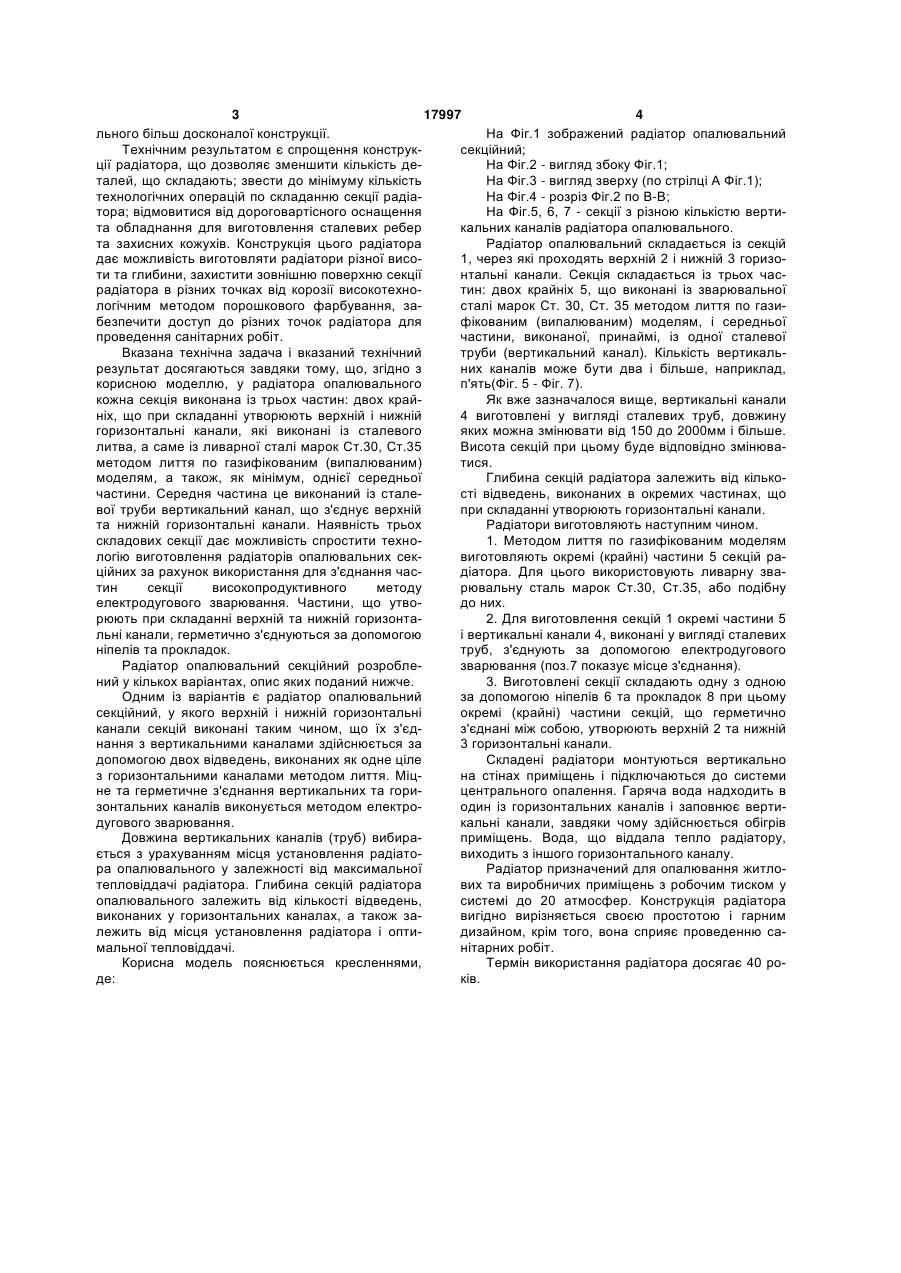

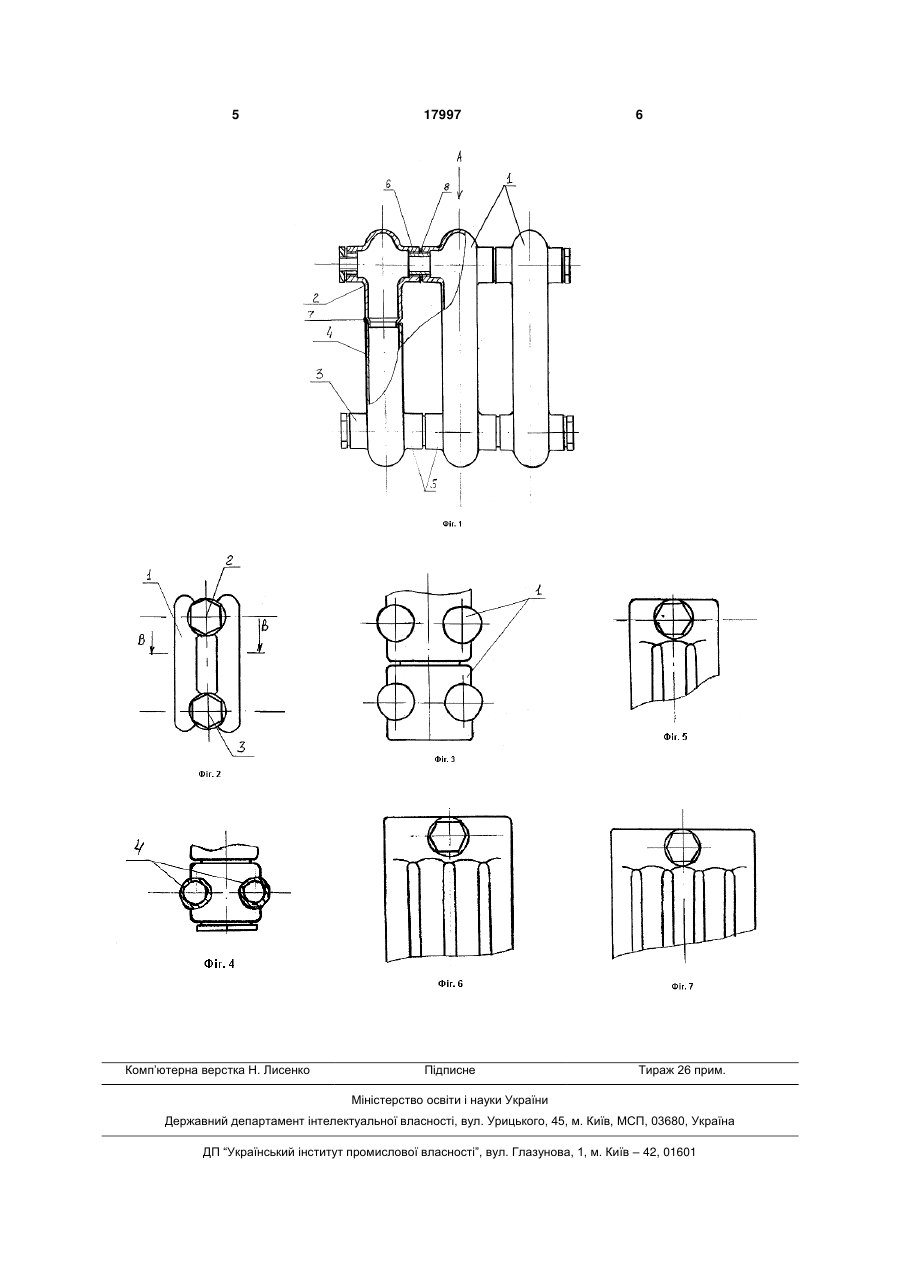

1. Радіатор опалювальний, що містить секції, через які проходять верхній і нижній горизонтальні канали, з'єднані вертикальними каналами у вигляді сталевих труб, який відрізняється тим, що го 3 17997 4 льного більш досконалої конструкції. На Фіг.1 зображений радіатор опалювальний Технічним результатом є спрощення конструксекційний; ції радіатора, що дозволяє зменшити кількість деНа Фіг.2 - вигляд збоку Фіг.1; талей, що складають; звести до мінімуму кількість На Фіг.3 - вигляд зверху (по стрілці А Фіг.1); технологічних операцій по складанню секції радіаНа Фіг.4 - розріз Фіг.2 по В-В; тора; відмовитися від дороговартісного оснащення На Фіг.5, 6, 7 - секції з різною кількістю вертита обладнання для виготовлення сталевих ребер кальних каналів радіатора опалювального. та захисних кожухів. Конструкція цього радіатора Радіатор опалювальний складається із секцій дає можливість виготовляти радіатори різної висо1, через які проходять верхній 2 і нижній 3 горизоти та глибини, захистити зовнішню поверхню секції нтальні канали. Секція складається із трьох часрадіатора в різних точках від корозії високотехнотин: двох крайніх 5, що виконані із зварювальної логічним методом порошкового фарбування, засталі марок Ст. 30, Ст. 35 методом лиття по газибезпечити доступ до різних точок радіатора для фікованим (випалюваним) моделям, і середньої проведення санітарних робіт. частини, виконаної, принаймі, із одної сталевої Вказана технічна задача і вказаний технічний труби (вертикальний канал). Кількість вертикальрезультат досягаються завдяки тому, що, згідно з них каналів може бути два і більше, наприклад, корисною моделлю, у радіатора опалювального п'ять(Фіг. 5 - Фіг. 7). кожна секція виконана із трьох частин: двох крайЯк вже зазначалося вище, вертикальні канали ніх, що при складанні утворюють верхній і нижній 4 виготовлені у вигляді сталевих труб, довжину горизонтальні канали, які виконані із сталевого яких можна змінювати від 150 до 2000мм і більше. литва, а саме із ливарної сталі марок Ст.30, Ст.35 Висота секцій при цьому буде відповідно змінюваметодом лиття по газифікованим (випалюваним) тися. моделям, а також, як мінімум, однієї середньої Глибина секцій радіатора залежить від кількочастини. Середня частина це виконаний із сталесті відведень, виконаних в окремих частинах, що вої труби вертикальний канал, що з'єднує верхній при складанні утворюють горизонтальні канали. та нижній горизонтальні канали. Наявність трьох Радіатори виготовляють наступним чином. складових секції дає можливість спростити техно1. Методом лиття по газифікованим моделям логію виготовлення радіаторів опалювальних секвиготовляють окремі (крайні) частини 5 секцій раційних за рахунок використання для з'єднання часдіатора. Для цього використовують ливарну зватин секції високопродуктивного методу рювальну сталь марок Ст.30, Ст.35, або подібну електродугового зварювання. Частини, що утводо них. рюють при складанні верхній та нижній горизонта2. Для виготовлення секцій 1 окремі частини 5 льні канали, герметично з'єднуються за допомогою і вертикальні канали 4, виконані у вигляді сталевих ніпелів та прокладок. труб, з'єднують за допомогою електродугового Радіатор опалювальний секційний розроблезварювання (поз.7 показує місце з'єднання). ний у кількох варіантах, опис яких поданий нижче. 3. Виготовлені секції складають одну з одною Одним із варіантів є радіатор опалювальний за допомогою ніпелів 6 та прокладок 8 при цьому секційний, у якого верхній і нижній горизонтальні окремі (крайні) частини секцій, що герметично канали секцій виконані таким чином, що їх з'єдз'єднані між собою, утворюють верхній 2 та нижній нання з вертикальними каналами здійснюється за 3 горизонтальні канали. допомогою двох відведень, виконаних як одне ціле Складені радіатори монтуються вертикально з горизонтальними каналами методом лиття. Міцна стінах приміщень і підключаються до системи не та герметичне з'єднання вертикальних та горицентрального опалення. Гаряча вода надходить в зонтальних каналів виконується методом електроодин із горизонтальних каналів і заповнює вертидугового зварювання. кальні канали, завдяки чому здійснюється обігрів Довжина вертикальних каналів (труб) вибираприміщень. Вода, що віддала тепло радіатору, ється з урахуванням місця установлення радіатовиходить з іншого горизонтального каналу. ра опалювального у залежності від максимальної Радіатор призначений для опалювання житлотепловіддачі радіатора. Глибина секцій радіатора вих та виробничих приміщень з робочимтиском у опалювального залежить від кількості відведень, системі до 20 атмосфер. Конструкція радіатора виконаних у горизонтальних каналах, а також завигідно вирізняється своєю простотою і гарним лежить від місця установлення радіатора і оптидизайном, крім того, вона сприяє проведенню самальної тепловіддачі. нітарних робіт. Корисна модель пояснюється кресленнями, Термін використання радіатора досягає 40 роде: ків. 5 Комп’ютерна верстка Н. Лисенко 17997 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
