F28F 3/04 — виготовленими як одне ціле з елементом

Номер патенту: 115474

Опубліковано: 10.11.2017

Автори: Торсен Ян Ерік, Перссон Ларс

МПК: F28F 3/04

Мітки: пластинчастий, теплообмінник

Формула / Реферат:

1. Пластинчастий теплообмінник, що містить множину пластин, що складені у напрямку складання, причому кожна з них утворює перший набір поглиблень і другий набір поглиблень в протилежних напрямках, при цьому кожне поглиблення першого набору поглиблень утворює першу контактну поверхню, що розташована навпроти контактної поверхні суміжної пластини, і кожне поглиблення другого набору поглиблень утворює другу контактну поверхню, що розташована...

Номер патенту: 92369

Опубліковано: 25.10.2010

Автори: Тарасов Іван Харлампієвич, Акопян Арман Саркисович

МПК: F24H 3/00, F28F 3/04, F24C 15/00 ...

Мітки: секція, біметалевого, радіатора

Формула / Реферат:

1. Секція біметалевого радіатора, що включає сталеву арматуру, що складається з вертикального трубчастого стояка, різьбових втулок, закріплених в горизонтальних осях по краях стояка, і алюмінієвий суцільнолитий корпус зовні сталевої арматури, який має уздовж трубчастого стояка плоску вертикальну основу, забезпечену по краях бобишками навколо різьбових втулок, переднім, заднім і радіусним контурними ребрами, внутрішніми ребрами, розташованими...

Номер патенту: 35904

Опубліковано: 10.10.2008

Автори: Ніколаєнко Тимофій Юрійович, Ніколаєнко Юрій Єгорович

МПК: F28F 3/08, F28F 3/04, F28F 3/02 ...

Мітки: теплообмінна, поверхня

Формула / Реферат:

1. Теплообмінна поверхня, що містить основу з теплопровідного матеріалу та виконані на ній ребра з теплопровідного матеріалу, що розміщені з зазором між собою, яка відрізняється тим, що величина зазору між ребрами менше, ніж товщина ребра, і знаходиться в межах від 0,1 до 0,5 мм включно, а товщина кожного ребра знаходиться в межах від 0,6 до 2 мм включно.2. Теплообмінна поверхня за п. 1, яка відрізняється тим, що основа та ребра...

Номер патенту: 35679

Опубліковано: 25.09.2008

Автори: Акопян Арман Саркисович, Тарасов Іван Харлампієвич

МПК: F24C 15/20, F28F 3/04

Мітки: секція, біметалевого, радіатора

Формула / Реферат:

1. Секція біметалевого радіатора, що містить сталеву арматуру, яка складається з вертикального трубчастого стояка, різьбових втулок, закріплених в горизонтальних осях по краях стояка, і алюмінієвий суцільнолитий корпус зовні сталевої арматури, який має уздовж трубчастого стояка плоску вертикальну основу, забезпечену по краях бобишками навколо різьбових втулок, переднім, заднім і радіусним контурними ребрами, внутрішніми ребрами, розташованими...

Номер патенту: 80383

Опубліковано: 10.09.2007

Автори: Балавендер Богдан, Крейцер Олександр Абрамович

МПК: F24C 15/00, F28F 3/04, F24H 3/00 ...

Мітки: біметалевий, радіатор-конвектор

Формула / Реферат:

1. Біметалевий радіатор-конвектор, що має принаймні одну секцію, яка має суцільнолитий корпус з металевою арматурою, яка складається з вертикального трубчатого стояка з розташованими по його краях горизонтальними різьбовими втулками, верхньою та нижньою кільцевими бобишками, контурним ребром, яке має передню, задню, а також горизонтальні ділянки і внутрішні ребра, розташовані з можливістю утворення плавно вигнутих у верхній частині каналів...

Номер патенту: 25791

Опубліковано: 27.08.2007

Автор: Маційчук Валерій Васильович

МПК: F24C 15/00, F28F 3/04

Мітки: біметалевого, радіатора, секція

Формула / Реферат:

1. Секція біметалевого радіатора, що містить сталеву арматуру, яка складається з вертикального трубчастого стояка, різьбових втулок по краях стояка, і алюмінієвий суцільнолитий корпус зовні сталевої арматури, який має уздовж трубчастого стояка плоску вертикальну основу, забезпечену по краях бобишками навколо різьбових втулок, переднім і заднім контурними ребрами, внутрішніми ребрами, розташованими з кожної плоскої сторони основи, з можливістю...

Номер патенту: 9612

Опубліковано: 17.10.2005

Автори: Коваленко Леонід Максимович, Гуров Олег Іванович, Мітін Володимир Миколайович, Борзік Сергій Федорович

МПК: F28F 3/00, F28F 3/04, F28F 3/08 ...

Мітки: пластинчатий, теплообмінник

Формула / Реферат:

1. Пластинчатий теплообмінник, що містить несучу конструкцію - раму, на якій розміщений пакет гофрованих пластин, кожна із пластин має вхідні й вихідні колекторні отвори в кутових частинах пластини, пластини утворюють у теплообміннику дві системи каналів, поверхня теплообміну усередині каналів обмежена стінками пластин і вузлами ущільнення каналів по контуру пластин і парою неробочих кутових отворів, який відрізняється тим, що гофри на одній...

Номер патенту: 41689

Опубліковано: 17.09.2001

Автор: Олійник Олександр Васильович

МПК: F24F 13/00, B21D 22/04, F28F 3/04 ...

Мітки: теплообмінник

Формула / Реферат:

1. Теплообмінник, який містить корпус, на бічних стінках якого розташовані вхідний та вихідний патрубки входу та виходу теплоносія і на якому розташовано димар, який відрізняється тим, що бічні стінки корпусу виконані у вигляді резервуарів для теплоносія, з'єднаних між собою системою труб теплопередачі, розташованих рядами, один відносно другого, та мають нахил від 0,1° до 60° відносно горизонту, при цьому передня, задня та верхня стінки...

Номер патенту: 32169

Опубліковано: 15.12.2000

Автор: Горобець Валерій Григорович

МПК: F28F 3/04

Мітки: поверхня, теплообмінна

Текст:

...товщини пограничного шару, яка використана в прототипі . Ця відстань складає s onx ш 0-3-0,5 Sx , (1) де Sj - подвоєне значення максимальної товщини пограничного шару на окремому короткому ребрі , яке визначається формулою 7,86 Pr"1/2(Pr + |f )1/4 ВГХ1/А сов1'4* 1 , (2) де і - довжина дискретного ребра; Рг - число Правдгля зовнішнього теплоносія (для повітря Рг=о,7); .1 -з - число Грасгофа ; g - прискорення сили тяжіння ;...

Номер патенту: 27639

Опубліковано: 15.09.2000

Автори: Оскрет Юрій Вікторович, Голуб Валентин Антонович, Карпенко Олександр Никифорович, Ройзен Зінаіда Львовна, Орлов Олексій Зінов'євич

МПК: F28F 3/04, B21D 22/04

Мітки: пластини, спосіб, виготовлення, теплообмінника, пластинчато-трубного

Текст:

...ням рифтів виконують просічки біля зон плануємих рифтів, а пробивку отворів в рифтах здійснюють одночасно з гнуттям пластини в місцях виконаних просічок' лінію просічок на кожному їх кінці орієнтують в межах ±15° від перпендикуляра до дотичної лінії' на краю сусіднього рифта, до якого направлена ця просічка. Суттєві ВІДМІННОСТІ замовляємого винаходу зводяться до того, що по-перше, цей спосіб має операцію виконання просічок перед...

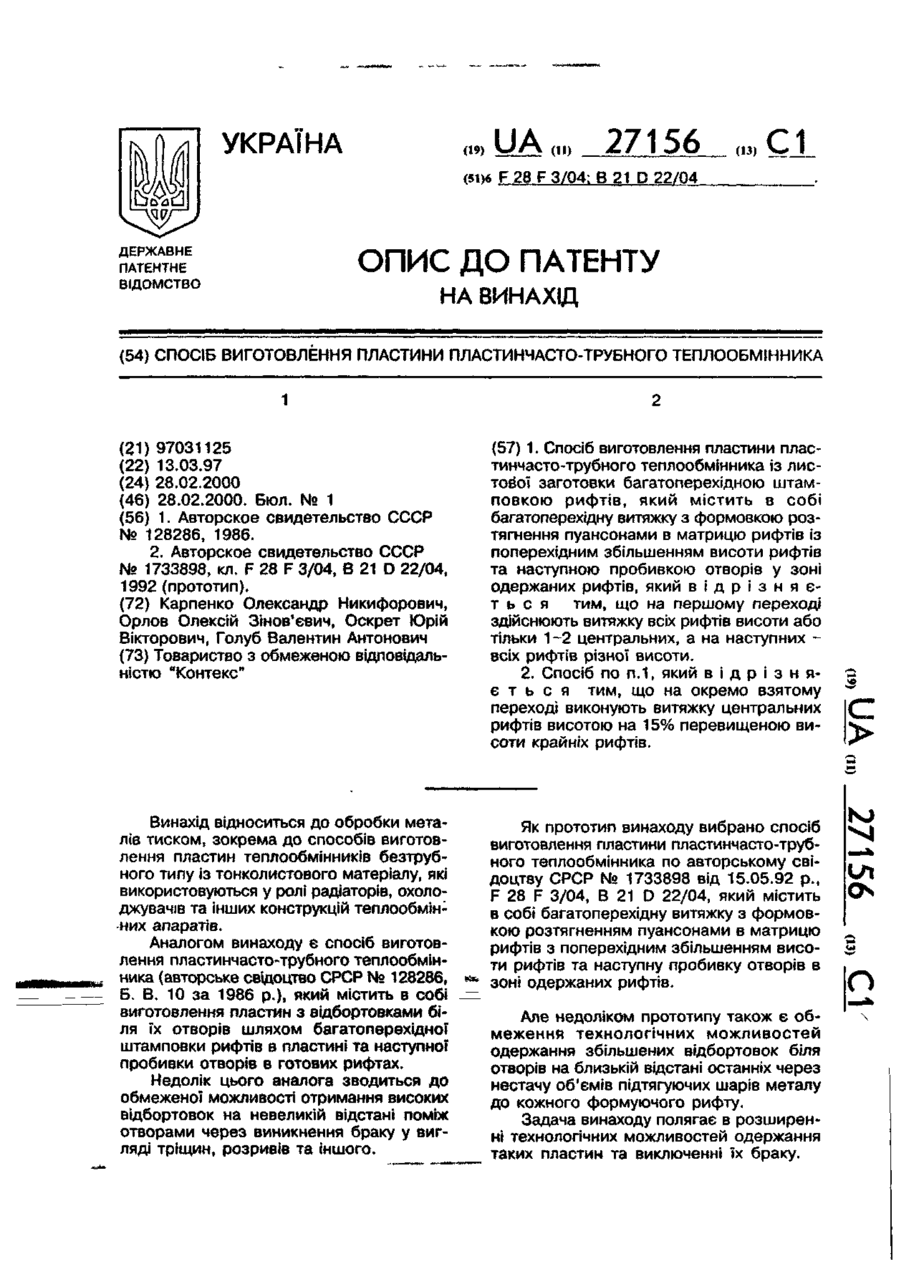

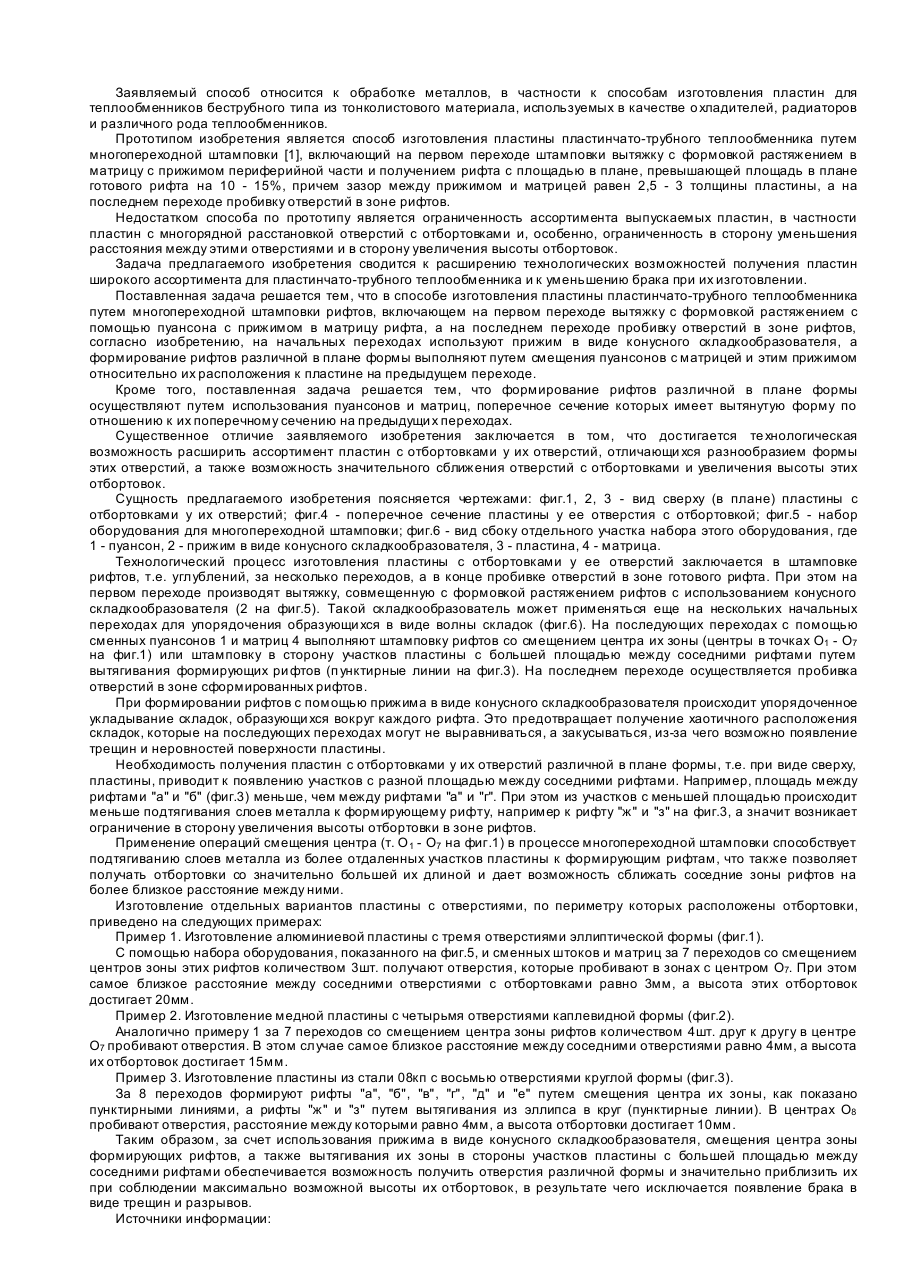

Номер патенту: 27156

Опубліковано: 28.02.2000

Автори: Оскрет Юрій Вікторович, Голуб Валентин Антонович, Карпенко Олександр Никифорович, Орлов Олексій Зінов'євич

МПК: F28F 3/04, B21D 22/04

Мітки: пластинчасто-трубного, пластини, теплообмінника, спосіб, виготовлення

Формула / Реферат:

1. Спосіб виготовлення пластини пластинчасто-трубного теплообмінника із листової заготовки багатоперехідною штамповкою рифтів, який містить в собі багатоперехідну витяжку з формовкою розтягнення пуансонами в матрицю рифтів із поперехідним збільшенням висоти рифтів та наступною пробивкою отворів у зоні одержаних рифтів, який відрізняється тим, що на першому переході здійснюють витяжку всіх рифтів висоти або тільки 1 - 2 центральних, а на...

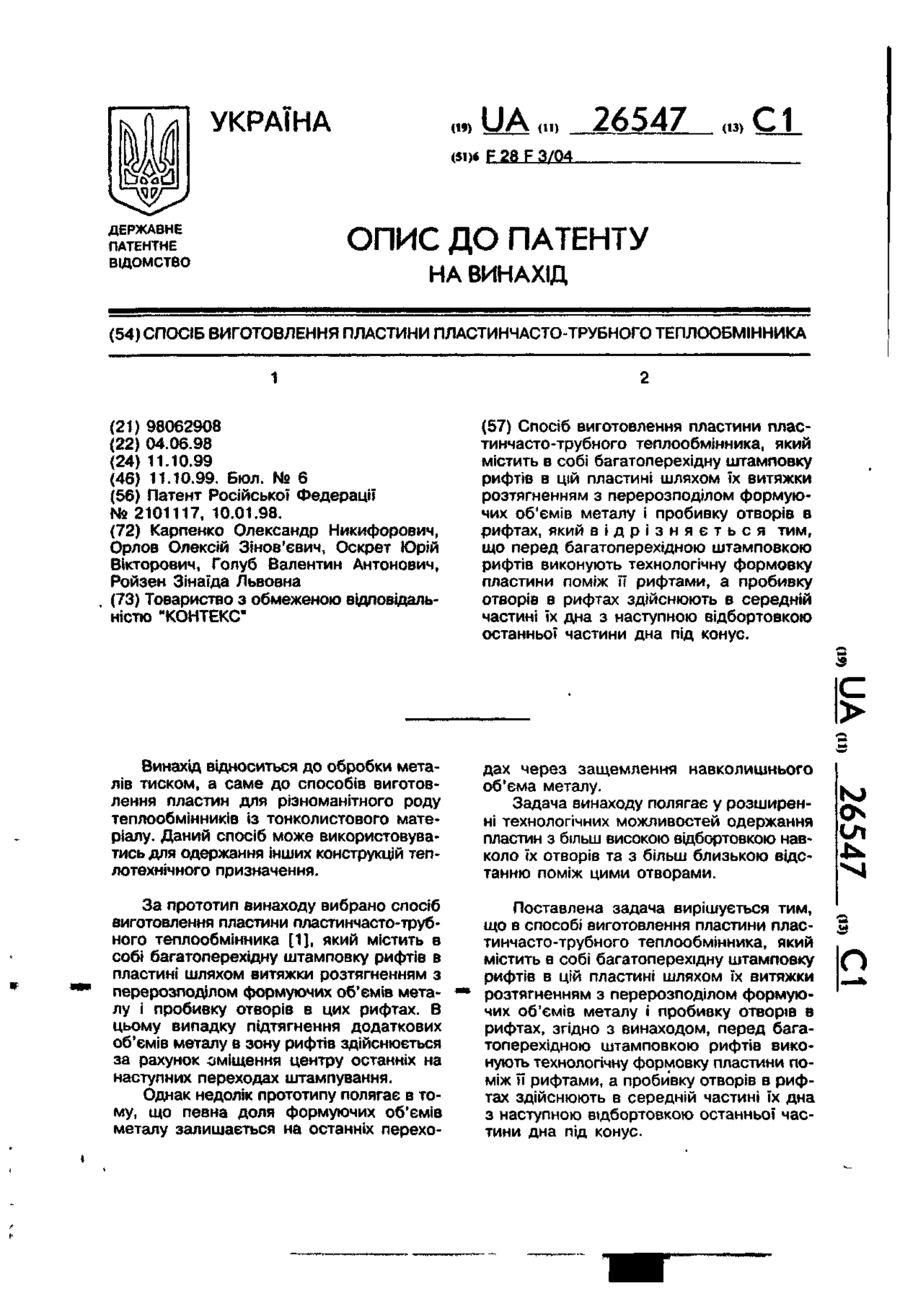

Номер патенту: 26547

Опубліковано: 11.10.1999

Автори: Орлов Олексій Зінов'євич, Карпенко Олександр Никифорович, Ройзен Зінаїда Львовна, Голуб Валентин Антонович, Оскрет Юрій Вікторович

МПК: F28F 3/04

Мітки: пластинчасто-трубного, теплообмінника, виготовлення, пластини, спосіб

Формула / Реферат:

Спосіб виготовлення пластини пластинчасто-трубного теплообмінника, який містить в собі багатоперехідну штамповку рифтів в цій пластині шляхом їх витяжки розтягненням з перерозподілом формуючих об'ємів металу і пробивку отворів в рифтах, який відрізняється тим, що перед багатоперехідною штамповкою рифтів виконують технологічну формовку пластини поміж її рифтами, а пробивку отворів в рифтах здійснюють в середній частині їх дна з наступною...

Номер патенту: 26169

Опубліковано: 07.06.1999

Автори: Орлов Олексій Зінов'євич, Голуб Валентин Антонович, Мільштейн Павло Абрамович, Оскрет Юрій Вікторович, Карпенко Олександр Никифорович

МПК: F28F 3/04, B21D 22/04

Мітки: спосіб, теплообмінника, пластини, виготовлення, пластинчато-трубного

Формула / Реферат:

1. Способ изготовления пластины пластинчато-трубного теплообменника путем многопереходной штамповки рифтов, включающий на первом переходе вытяжку с формовкой растяжением с помощью пуансона с прижимом в матрицу рифта, а на последнем переходе пробивку отверстий в зоне рифтов, отличающийся тем, что на начальных переходах процесс вытяжки с формовкой растяжением проводят с использованием прижима в виде конусного складкообразователя, а формирование...

Номер патенту: 22056

Опубліковано: 30.04.1998

Автори: Трепутнєв Владислав Васильович, Горобець Валерій Григорович

МПК: F28F 3/04

Мітки: теплообмінна, поверхня

Формула / Реферат:

Теплообменная поверхность, содержащая систему рядов дискетных ребер, отличающаяся тем, что система рядов дискретных ребер выполне­на в виде ячеек, сформированных двумя верти­кальными непрерывными ребрами и расположен­ными между ними дискретными ребрами, установленными под углом с образованием канала подвода теплоносителя между внутренней поверхностью одного из вертикальных непрерывных ребер и нижними торцами дискретных ребер и канала от­вода...

Номер патенту: 9405

Опубліковано: 30.09.1996

Автори: Лєбідь Микола Григорович, Сєрік Віктор Вікторович, Філіпп'єв Анатолій Михайлович, Маєвський Володимир Леонідович, Приходько Михайло Нікифорович, Морозов Володимир Борисович

МПК: F28D 9/00, F28F 3/04

Мітки: теплообмінник

Формула / Реферат:

1. Теплообменник, содержащий пучок труб, оребрснных гофрированными листами, образую­щими волнистые каналы с периодически изменяю­щимся по длине поперечным сечением, отличающийся тем, что, с целью улучшения влагоотделения из рабочей среды межтрубного просранства при вертикальном расположении лис­тов, относительная кривизна каналов (a+b)/R = 4,4 - 6,0 при радиусе R кривизны гофргде а - наибольшая ширина канала;b -...
