Спосіб роботи установки для утилізації шахтного газу
Формула / Реферат
1. Спосіб роботи установки для утилізації шахтного газу, що включає усмоктування шахтного газу, його очищення і осушення, стиснення з направленням шахтного газу в газогенератор як пального, який відрізняється тим, що при концентрації метану у шахному газі менше 40 % на вхід установки подають синтез-газ, а неперероблений надлишок газової суміші у кількості до 10 % від загального об’єму направляють в блок спалювання шахтного газу.
2. Спосіб роботи установки для утилізації шахтного газу за п. 1, який відрізняється тим, що синтез-газ подають з установки синтез-газу.
Текст

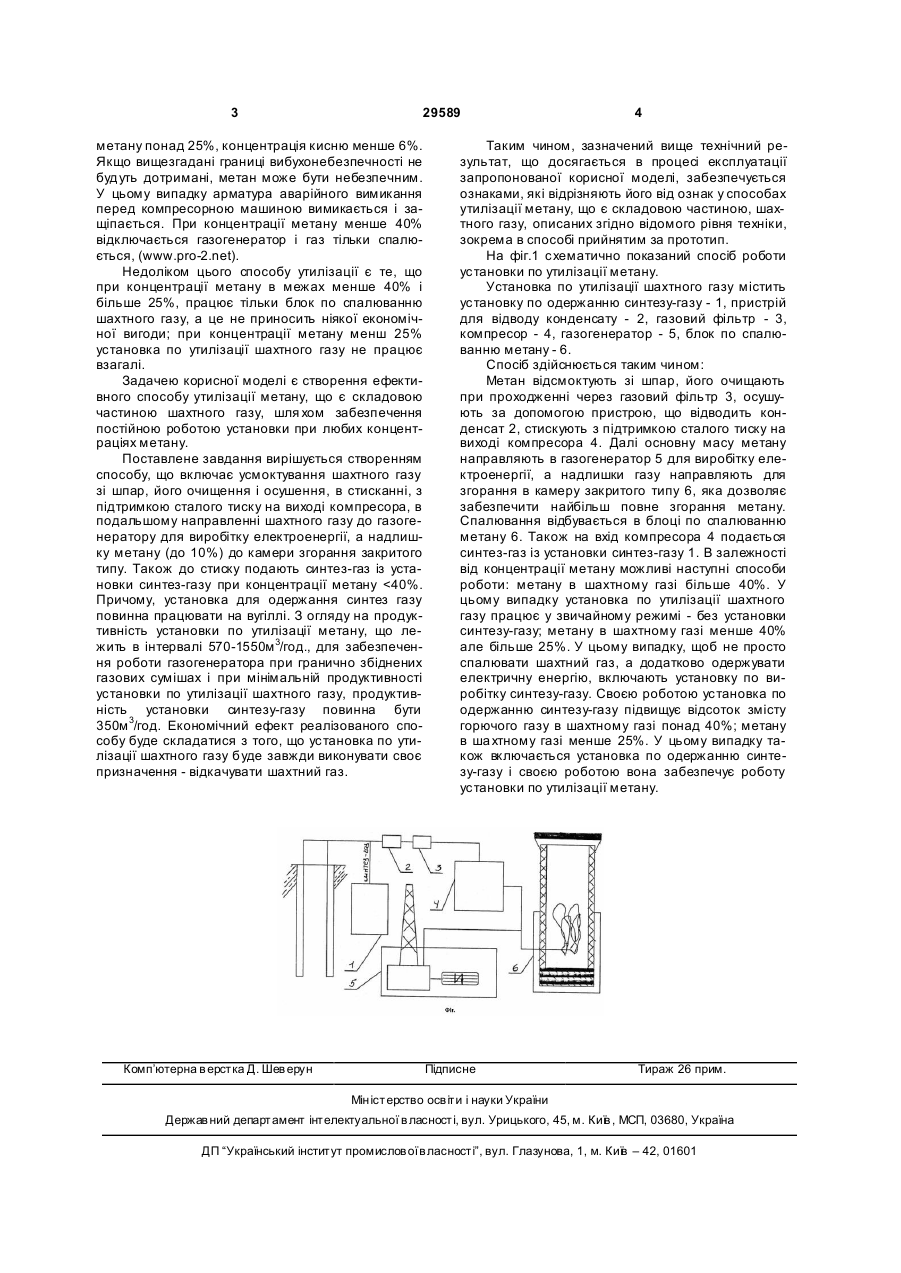

1. Спосіб роботи установки для утилізації шахтного газу, що включає усмоктування шахтного газу, його очищення і осушення, стиснення з на 3 29589 метану понад 25%, концентрація кисню менше 6%. Якщо вищезгадані границі вибухонебезпечності не будуть дотримані, метан може бути небезпечним. У цьому випадку арматура аварійного вимикання перед компресорною машиною вимикається і защіпається. При концентрації метану менше 40% відключається газогенератор і газ тільки спалюється, (www.pro-2.net). Недоліком цього способу утилізації є те, що при концентрації метану в межах менше 40% і більше 25%, працює тільки блок по спалюванню шахтного газу, а це не приносить ніякої економічної вигоди; при концентрації метану менш 25% установка по утилізації шахтного газу не працює взагалі. Задачею корисної моделі є створення ефективного способу утилізації метану, що є складовою частиною шахтного газу, шля хом забезпечення постійною роботою установки при любих концентраціях метану. Поставлене завдання вирішується створенням способу, що включає усмоктування шахтного газу зі шпар, його очищення і осушення, в стисканні, з підтримкою сталого тиску на виході компресора, в подальшому направленні шахтного газу до газогенератору для виробітку електроенергії, а надлишку метану (до 10%) до камери згорання закритого типу. Також до стиску подають синтез-газ із установки синтез-газу при концентрації метану
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for operation of installation for utilization of mine gas
Автори англійськоюPikalov Yurii Viktorovych
Назва патенту російськоюСпособ работы установки для утилизации шахтного газа
Автори російськоюПикалов Юрий Викторович
МПК / Мітки
МПК: E21F 7/00
Мітки: газу, шахтного, установки, спосіб, роботи, утилізації
