Пристрій для захисту кранів від ударів при зіткненнях

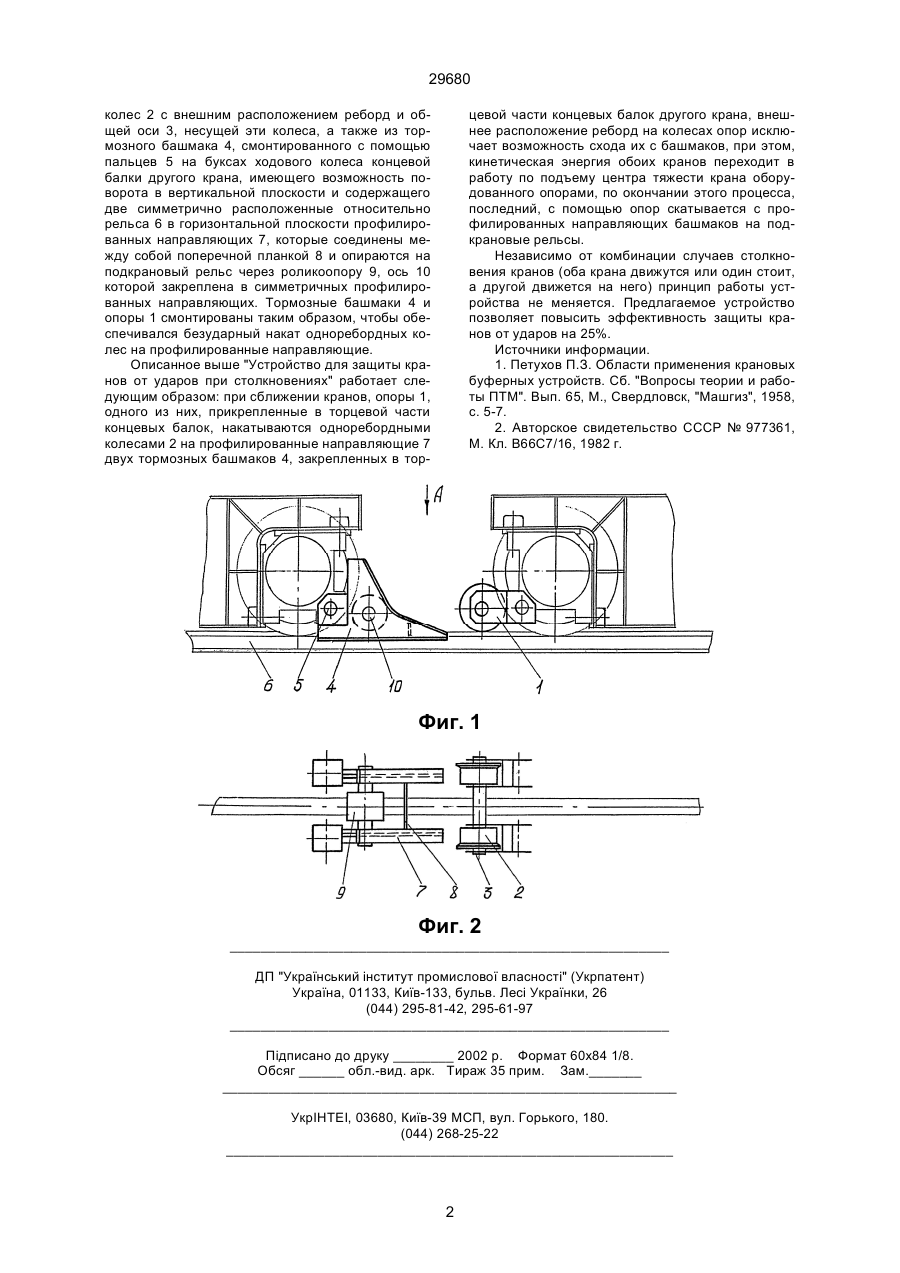

Устройство для защиты кранов от ударов при столкновениях, содержащее тормозные башмаки и опоры, отличающееся тем, что тормозные башмаки смонтированы на торцах концевых балок одного крана, с возможностью взаимодействия с 29680 колес 2 с внешним расположением реборд и общей оси 3, несущей эти колеса, а также из тормозного башмака 4, смонтированного с помощью пальцев 5 на буксах ходового колеса концевой балки другого крана, имеющего возможность поворота в вертикальной плоскости и содержащего две симметрично расположенные относительно рельса 6 в горизонтальной плоскости профилированных направляющих 7, которые соединены между собой поперечной планкой 8 и опираются на подкрановый рельс через роликоопору 9, ось 10 которой закреплена в симметричных профилированных направляющих. Тормозные башмаки 4 и опоры 1 смонтированы таким образом, чтобы обеспечивался безударный накат одноребордных колес на профилированные направляющие. Описанное выше "Устройство для защиты кранов от ударов при столкновениях" работает следующим образом: при сближении кранов, опоры 1, одного из них, прикрепленные в торцевой части концевых балок, накатываются одноребордными колесами 2 на профилированные направляющие 7 двух тормозных башмаков 4, закрепленных в тор цевой части концевых балок другого крана, внешнее расположение реборд на колесах опор исключает возможность схода их с башмаков, при этом, кинетическая энергия обоих кранов переходит в работу по подъему центра тяжести крана оборудованного опорами, по окончании этого процесса, последний, с помощью опор скатывается с профилированных направляющих башмаков на подкрановые рельсы. Независимо от комбинации случаев столкновения кранов (оба крана движутся или один стоит, а другой движется на него) принцип работы устройства не меняется. Предлагаемое устройство позволяет повысить эффективность защиты кранов от ударов на 25%. Источники информации. 1. Петухов П.З. Области применения крановых буферных устройств. Сб. "Вопросы теории и работы ПТМ". Вып. 65, М., Свердловск, "Машгиз", 1958, с. 5-7. 2. Авторское свидетельство СССР № 977361, М. Кл. В66С7/16, 1982 г. Фиг. 1 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
