Плаваючий фільтрівний водозабір

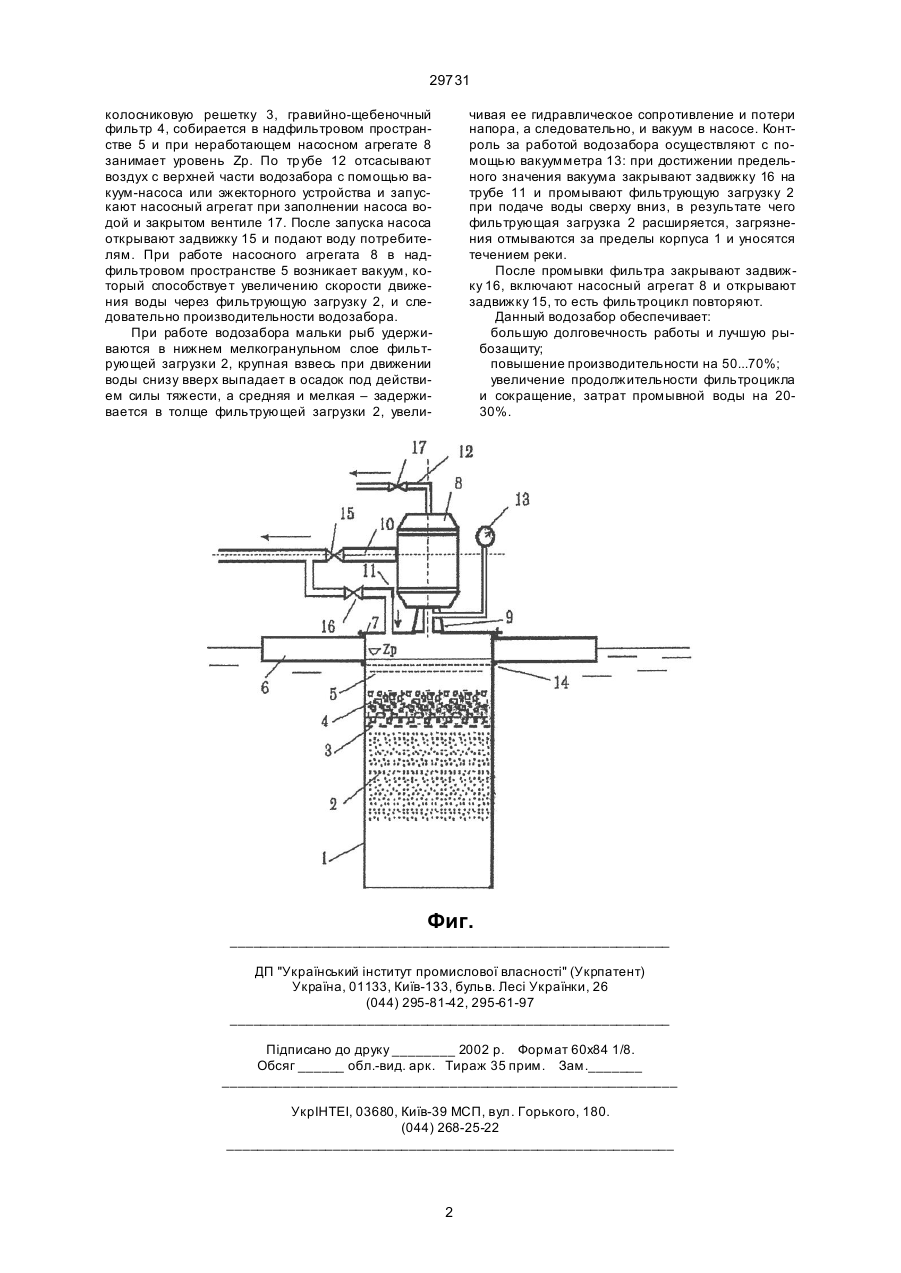

Плавающий фильтрующий водозабор, содержащий насосный агрегат, фильтр, отличающийся тем, что фильтр состоит из фильтрующей загрузки и удерживающе-распределительной системы, состоящей из колосниковой решетки и гравийнощебеночного фильтра, при этом корпус фильтра закреплен на поплавковом устройстве и герметично закрыт крышкой, на которой установлен насосный агрегат с контролирующим работу водозабора вакуумметром и всасывающим, напорным и промывным трубопроводами. (19) (21) 97030908 (22) 04.03.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Хоружий Петро Данилович, Ромащенко Михайло Іванович, Лелявський Віталій Володимирович, Чарний Дмитро Володимирович, Сміновський Валентин Михайлович (73) ІНСТИТУТ ГІДРОТЕХНІКИ І МЕЛІОРАЦІЇ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИ Х Н АУК 29731 колосниковую решетку 3, гравийно-щебеночный фильтр 4, собирается в надфильтровом пространстве 5 и при неработающем насосном агрегате 8 занимает уровень Zp. По тр убе 12 отсасывают воздух с верхней части водозабора с помощью вакуум-насоса или эжекторного устройства и запускают насосный агрегат при заполнении насоса водой и закрытом вентиле 17. После запуска насоса открывают задвижку 15 и подают воду потребителям. При работе насосного агрегата 8 в надфильтровом пространстве 5 возникает вакуум, который способствуе т увеличению скорости движения воды через фильтрующую загрузку 2, и следовательно производительности водозабора. При работе водозабора мальки рыб удерживаются в нижнем мелкогранульном слое фильтрующей загрузки 2, крупная взвесь при движении воды снизу вверх выпадает в осадок под действием силы тяжести, а средняя и мелкая – задерживается в толще фильтрующей загрузки 2, увели чивая ее гидравлическое сопротивление и потери напора, а следовательно, и вакуум в насосе. Контроль за работой водозабора осуществляют с помощью вакуумметра 13: при достижении предельного значения вакуума закрывают задвижку 16 на трубе 11 и промывают фильтрующую загрузку 2 при подаче воды сверху вниз, в результате чего фильтрующая загрузка 2 расширяется, загрязнения отмываются за пределы корпуса 1 и уносятся течением реки. После промывки фильтра закрывают задвижку 16, включают насосный агрегат 8 и открывают задвижку 15, то есть фильтроцикл повторяют. Данный водозабор обеспечивает: большую долговечность работы и лучшую рыбозащиту; повышение производительности на 50...70%; увеличение продолжительности фильтроцикла и сокращение, затрат промывной воды на 2030%. Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
