Пристрій автоматизованого контролю спицевих коліс

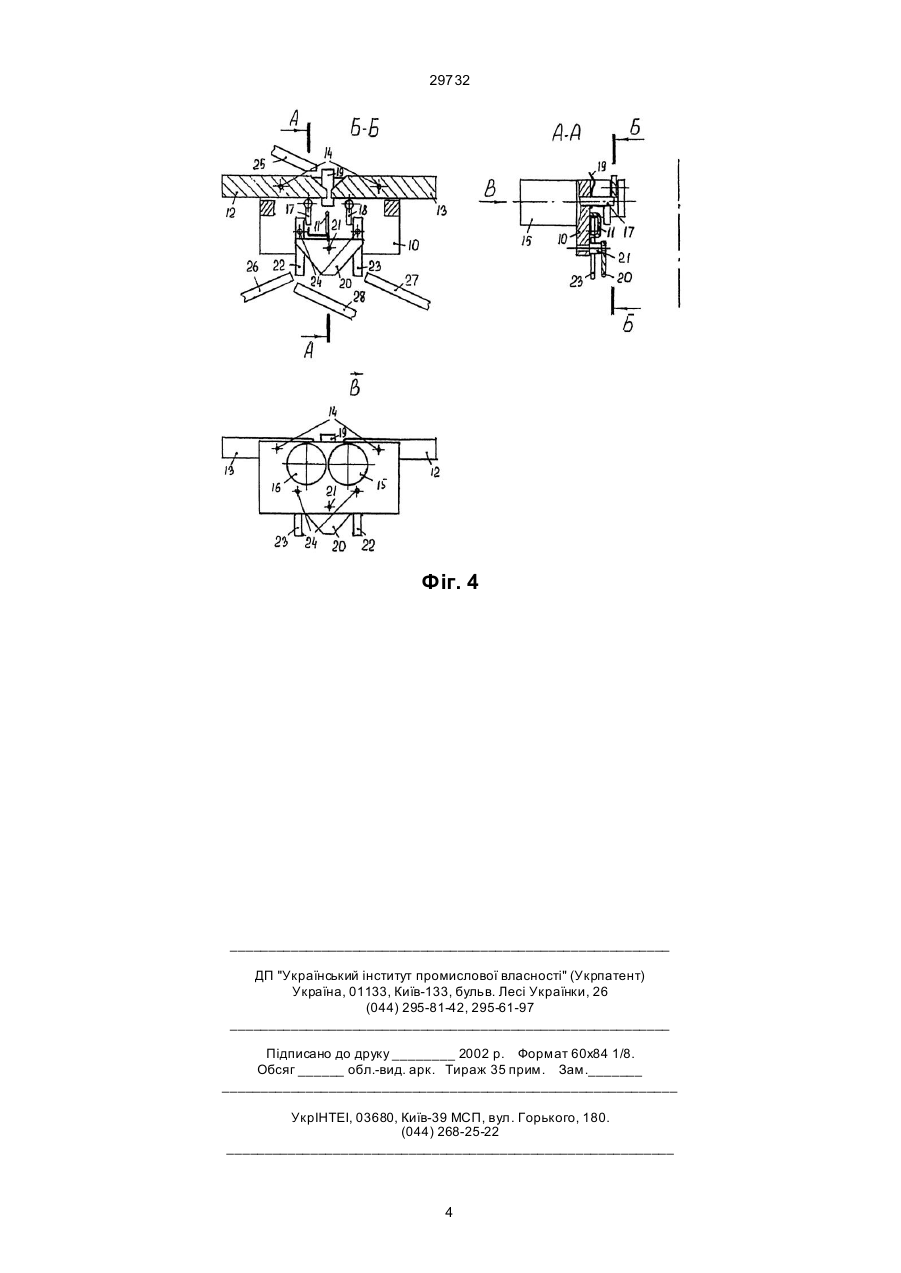

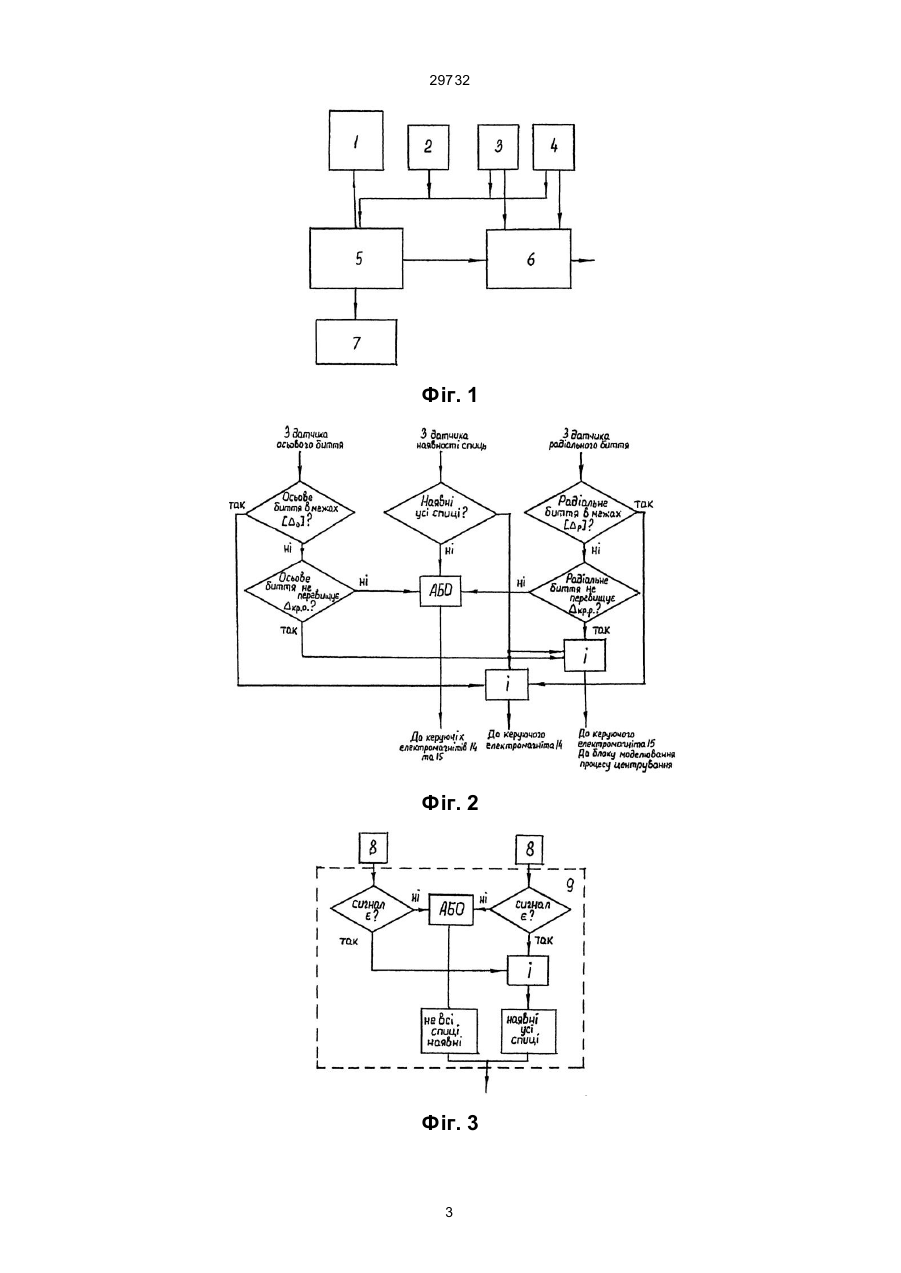

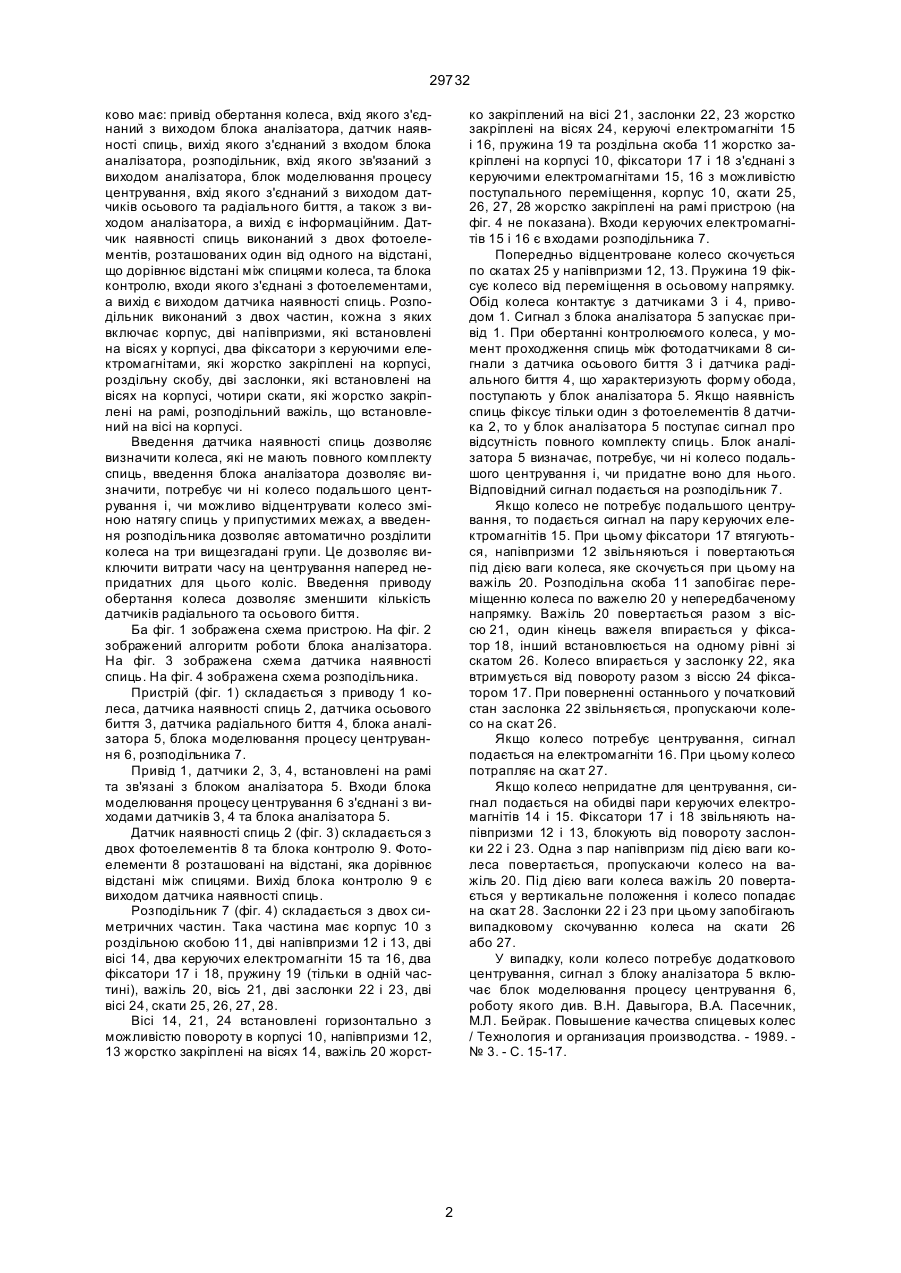

1. Пристрій автоматизованого контролю спицевих коліс, що включає датчики осьового і радіального биття обода, блок аналізатора, який відрізняється тим, що він додатково оснащений приводом обертання колеса, вхід якого з'єднаний з виходом блока аналізатора, датчиком наявності спиць, вихід якого з'єднаний з входом блока аналізатора, розподільником, вхід якого зв'язаний з виходом аналізатора, блоком моделювання процесу 29732 ково має: привід обертання колеса, вхід якого з'єднаний з виходом блока аналізатора, датчик наявності спиць, вихід якого з'єднаний з входом блока аналізатора, розподільник, вхід якого зв'язаний з виходом аналізатора, блок моделювання процесу центрування, вхід якого з'єднаний з виходом датчиків осьового та радіального биття, а також з виходом аналізатора, а вихід є інформаційним. Датчик наявності спиць виконаний з двох фотоелементів, розташованих один від одного на відстані, що дорівнює відстані між спицями колеса, та блока контролю, входи якого з'єднані з фотоелементами, а вихід є виходом датчика наявності спиць. Розподільник виконаний з двох частин, кожна з яких включає корпус, дві напівпризми, які встановлені на вісях у корпусі, два фіксатори з керуючими електромагнітами, які жорстко закріплені на корпусі, роздільну скобу, дві заслонки, які встановлені на вісях на корпусі, чотири скати, які жорстко закріплені на рамі, розподільний важіль, що встановлений на вісі на корпусі. Введення датчика наявності спиць дозволяє визначити колеса, які не мають повного комплекту спиць, введення блока аналізатора дозволяє визначити, потребує чи ні колесо подальшого центрування і, чи можливо відцентрувати колесо зміною натягу спиць у припустимих межах, а введення розподільника дозволяє автоматично розділити колеса на три вищезгадані групи. Це дозволяє виключити витрати часу на центрування наперед непридатних для цього коліс. Введення приводу обертання колеса дозволяє зменшити кількість датчиків радіального та осьового биття. Ба фіг. 1 зображена схема пристрою. На фіг. 2 зображений алгоритм роботи блока аналізатора. На фіг. 3 зображена схема датчика наявності спиць. На фіг. 4 зображена схема розподільника. Пристрій (фіг. 1) складається з приводу 1 колеса, датчика наявності спиць 2, датчика осьового биття 3, датчика радіального биття 4, блока аналізатора 5, блока моделювання процесу центрування 6, розподільника 7. Привід 1, датчики 2, 3, 4, встановлені на рамі та зв'язані з блоком аналізатора 5. Входи блока моделювання процесу центрування 6 з'єднані з виходами датчиків 3, 4 та блока аналізатора 5. Датчик наявності спиць 2 (фіг. 3) складається з двох фотоелементів 8 та блока контролю 9. Фотоелементи 8 розташовані на відстані, яка дорівнює відстані між спицями. Вихід блока контролю 9 є виходом датчика наявності спиць. Розподільник 7 (фіг. 4) складається з двох симетричних частин. Така частина має корпус 10 з роздільною скобою 11, дві напівпризми 12 і 13, дві вісі 14, два керуючих електромагніти 15 та 16, два фіксатори 17 і 18, пружину 19 (тільки в одній частині), важіль 20, вісь 21, дві заслонки 22 і 23, дві вісі 24, скати 25, 26, 27, 28. Вісі 14, 21, 24 встановлені горизонтально з можливістю повороту в корпусі 10, напівпризми 12, 13 жорстко закріплені на вісях 14, важіль 20 жорст ко закріплений на вісі 21, заслонки 22, 23 жорстко закріплені на вісях 24, керуючі електромагніти 15 і 16, пружина 19 та роздільна скоба 11 жорстко закріплені на корпусі 10, фіксатори 17 і 18 з'єднані з керуючими електромагнітами 15, 16 з можливістю поступального переміщення, корпус 10, скати 25, 26, 27, 28 жорстко закріплені на рамі пристрою (на фіг. 4 не показана). Входи керуючих електромагнітів 15 і 16 є входами розподільника 7. Попередньо відцентроване колесо скочується по скатах 25 у напівпризми 12, 13. Пружина 19 фіксує колесо від переміщення в осьовому напрямку. Обід колеса контактує з датчиками 3 і 4, приводом 1. Сигнал з блока аналізатора 5 запускає привід 1. При обертанні контролюємого колеса, у момент проходження спиць між фотодатчиками 8 сигнали з датчика осьового биття 3 і датчика радіального биття 4, що характеризують форму обода, поступають у блок аналізатора 5. Якщо наявність спиць фіксує тільки один з фотоелементів 8 датчика 2, то у блок аналізатора 5 поступає сигнал про відсутність повного комплекту спиць. Блок аналізатора 5 визначає, потребує, чи ні колесо подальшого центрування і, чи придатне воно для нього. Відповідний сигнал подається на розподільник 7. Якщо колесо не потребує подальшого центрування, то подається сигнал на пару керуючих електромагнітів 15. При цьому фіксатори 17 втягуються, напівпризми 12 звільняються і повертаються під дією ваги колеса, яке скочується при цьому на важіль 20. Розподільна скоба 11 запобігає переміщенню колеса по важелю 20 у непередбаченому напрямку. Важіль 20 повертається разом з віссю 21, один кінець важеля впирається у фіксатор 18, інший встановлюється на одному рівні зі скатом 26. Колесо впирається у заслонку 22, яка втримується від повороту разом з віссю 24 фіксатором 17. При поверненні останнього у початковий стан заслонка 22 звільняється, пропускаючи колесо на скат 26. Якщо колесо потребує центрування, сигнал подається на електромагніти 16. При цьому колесо потрапляє на скат 27. Якщо колесо непридатне для центрування, сигнал подається на обидві пари керуючих електромагнітів 14 і 15. Фіксатори 17 і 18 звільняють напівпризми 12 і 13, блокують від повороту заслонки 22 і 23. Одна з пар напівпризм під дією ваги колеса повертається, пропускаючи колесо на важіль 20. Під дією ваги колеса важіль 20 повертається у вертикальне положення і колесо попадає на скат 28. Заслонки 22 і 23 при цьому запобігають випадковому скочуванню колеса на скати 26 або 27. У випадку, коли колесо потребує додаткового центрування, сигнал з блоку аналізатора 5 включає блок моделювання процесу центрування 6, роботу якого див. В.Н. Давыгора, В.А. Пасечник, М.Л. Бейрак. Повышение качества спицевых колес / Технология и организация производства. - 1989. № 3. - С. 15-17. 2 29732 Фіг. 1 Фіг. 2 Фіг. 3 3 29732 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
