Пристрій для контролю вологості деревини в процесі її сушіння

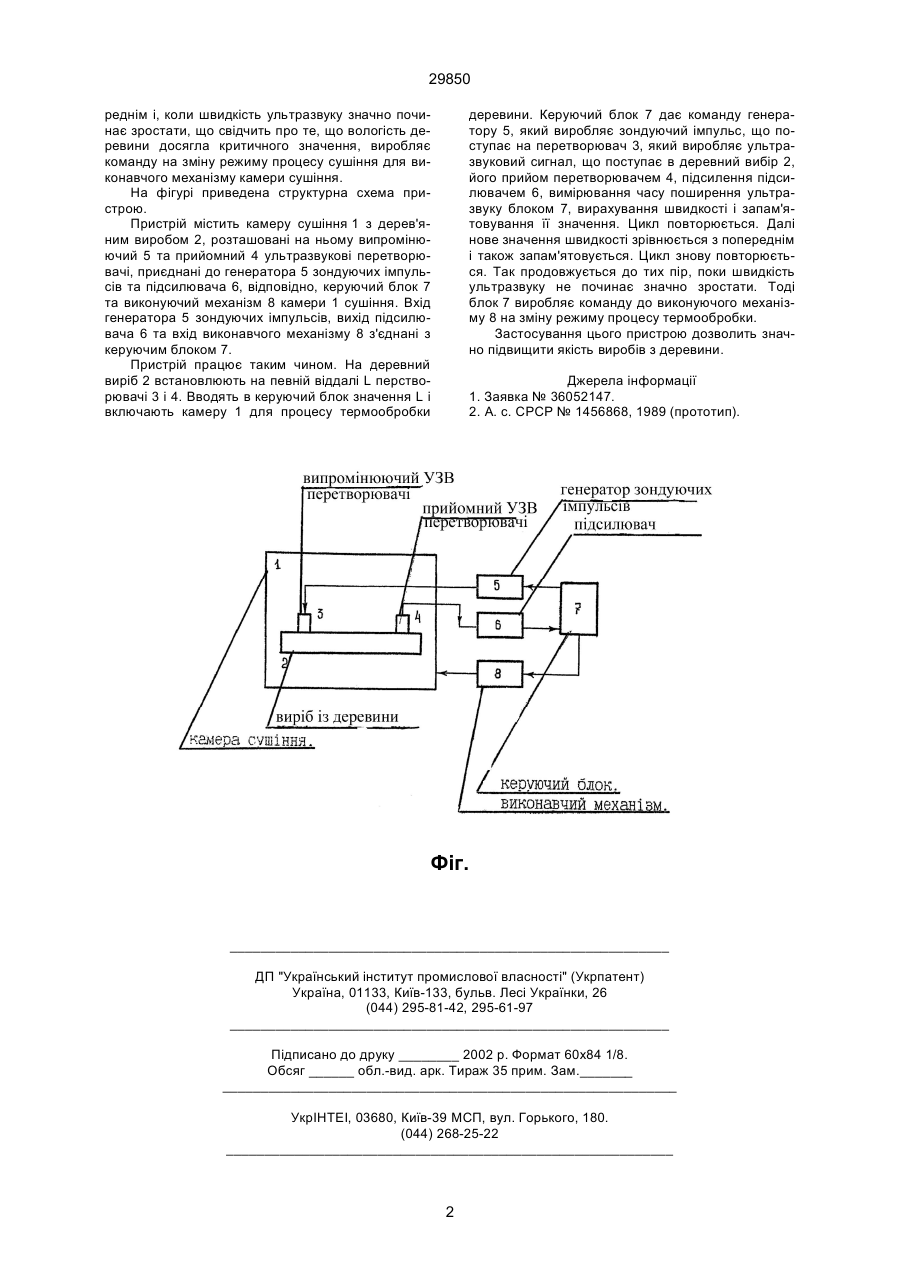

Пристрій для контролю вологості деревини в процесі її сушіння, вміщується у камеру сушіння разом з виробом із деревини, на якому встановлені випромінюючий та прийомний ультразвукові перетворювачі, підєднані до генератора зондуючих імпульсів і підсилювача відповідно, відрізняється тим, що він містить керуючий блок, виконаний на основі компютера, до якого підєднані генератор зондуючих імпульсів, підсилювач та виконавчий механізм камери сушіння. (19) (21) 97084328 (22) 20.08.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Соколовський Ярослав Іванович, Сафаров Вячеслав Олександрович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ ЛІСОТЕХНІЧНИЙ УНІВЕРСИТЕТ 29850 реднім і, коли швидкість ультразвуку значно починає зростати, що свідчить про те, що вологість деревини досягла критичного значення, виробляє команду на зміну режиму процесу сушіння для виконавчого механізму камери сушіння. На фігурі приведена структурна схема пристрою. Пристрій містить камеру сушіння 1 з дерев'яним виробом 2, розташовані на ньому випромінюючий 5 та прийомний 4 ультразвукові перетворювачі, приєднані до генератора 5 зондуючих імпульсів та підсилювача 6, відповідно, керуючий блок 7 та виконуючий механізм 8 камери 1 сушіння. Вхід генератора 5 зондуючих імпульсів, вихід підсилювача 6 та вхід виконавчого механізму 8 з'єднані з керуючим блоком 7. Пристрій працює таким чином. На деревний виріб 2 встановлюють на певній віддалі L перстворювачі 3 і 4. Вводять в керуючий блок значення L і включають камеру 1 для процесу термообробки деревини. Керуючий блок 7 дає команду генератору 5, який виробляє зондуючий імпульс, що поступає на перетворювач 3, який виробляє ультразвуковий сигнал, що поступає в деревний вибір 2, його прийом перетворювачем 4, підсилення підсилювачем 6, вимірювання часу поширення ультразвуку блоком 7, вирахування швидкості і запам'ятовування її значення. Цикл повторюється. Далі нове значення швидкості зрівнюється з попереднім і також запам'ятовується. Цикл знову повторюється. Так продовжується до тих пір, поки швидкість ультразвуку не починає значно зростати. Тоді блок 7 виробляє команду до виконуючого механізму 8 на зміну режиму процесу термообробки. Застосування цього пристрою дозволить значно підвищити якість виробів з деревини. Джерела інформації 1. Заявка № 36052147. 2. А. с. СРСР № 1456868, 1989 (прототип). Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
