Долото шарошечне

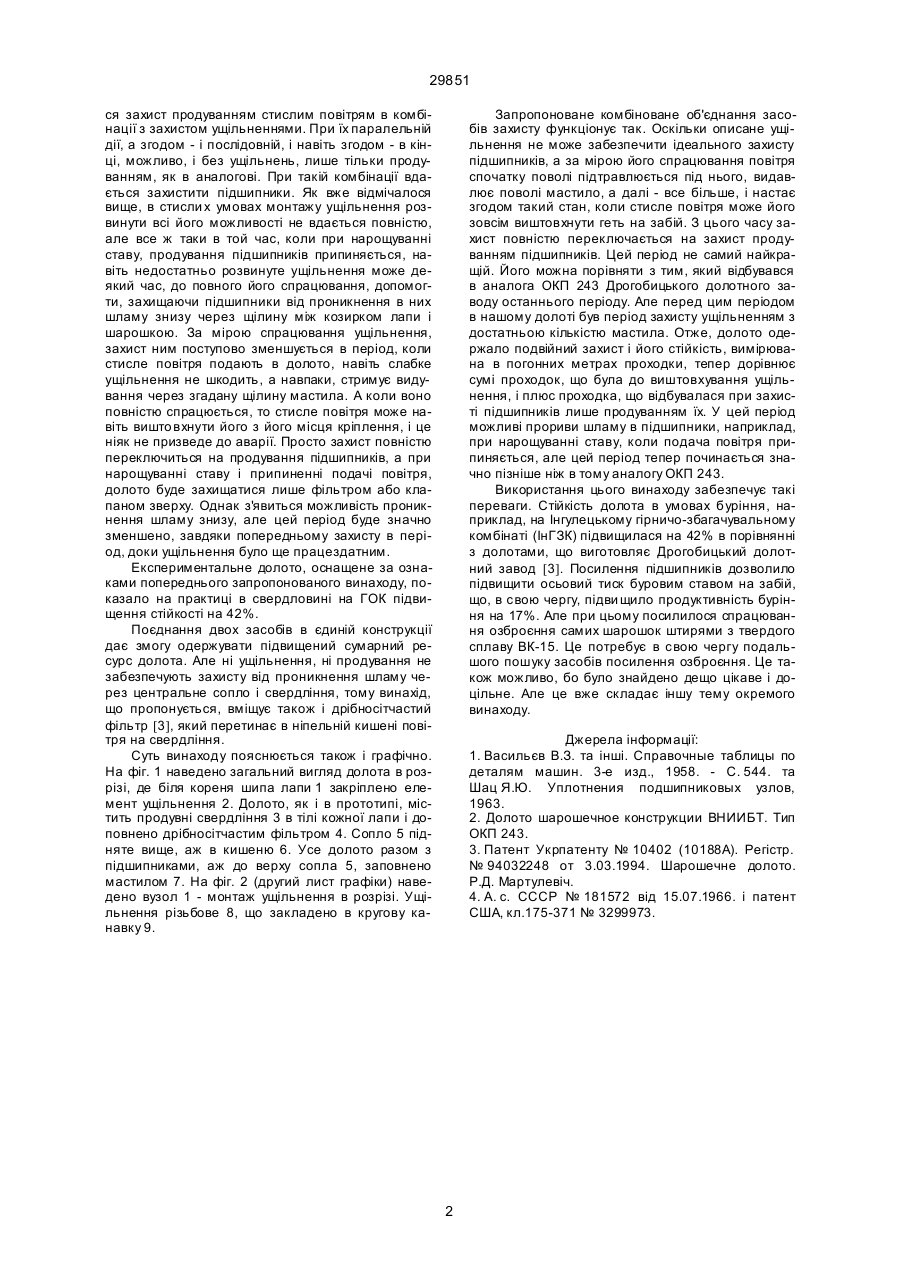

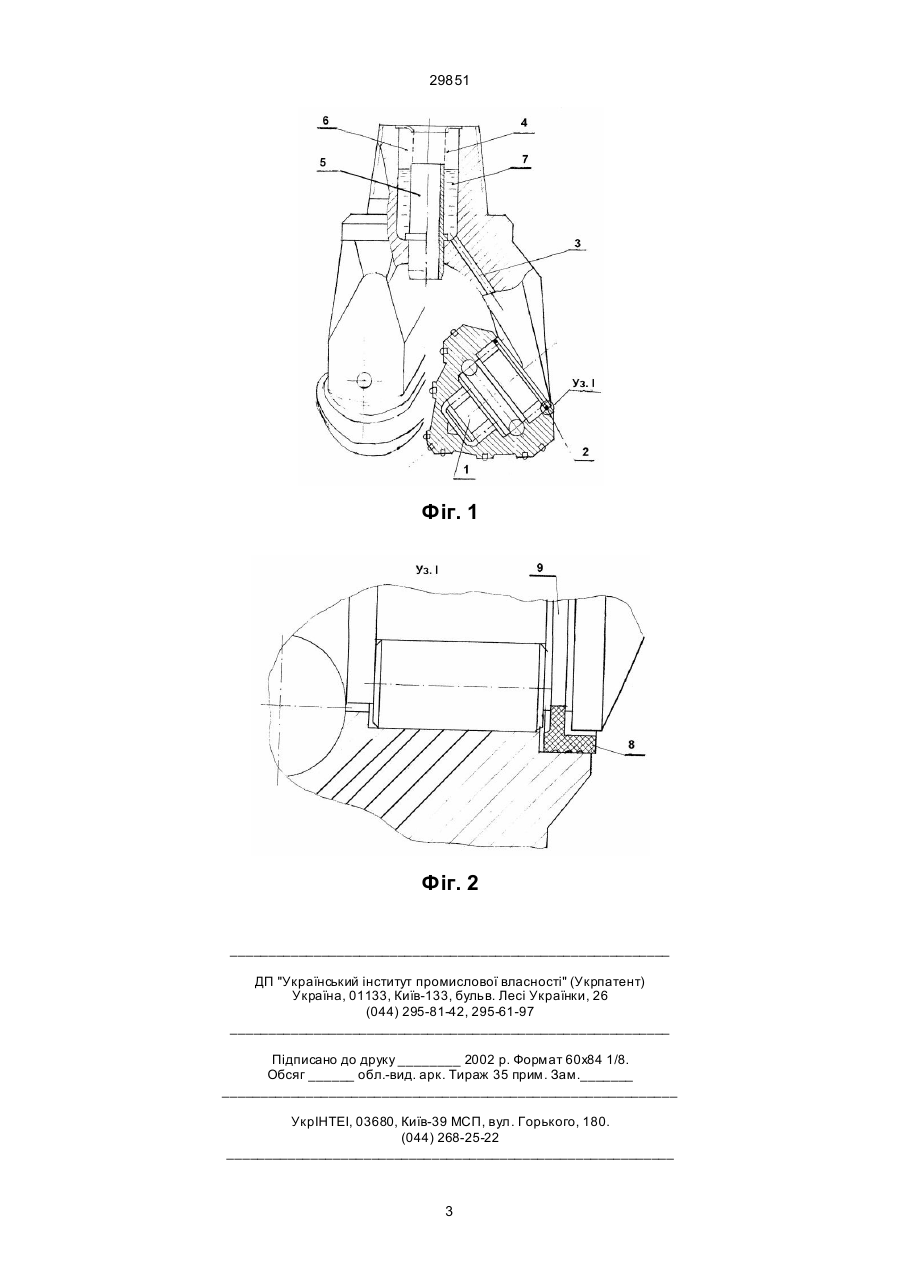

1. Долото шарошочне, що включає свердління в тілах лап для продування підшипників стислим 29851 ся захист продуванням стислим повітрям в комбінації з захистом ущільненнями. При їх паралельній дії, а згодом - і послідовній, і навіть згодом - в кінці, можливо, і без ущільнень, лише тільки продуванням, як в аналогові. При такій комбінації вдається захистити підшипники. Як вже відмічалося вище, в стисли х умовах монтажу ущільнення розвинути всі його можливості не вдається повністю, але все ж таки в той час, коли при нарощуванні ставу, продування підшипників припиняється, навіть недостатньо розвинуте ущільнення може деякий час, до повного його спрацювання, допомогти, захищаючи підшипники від проникнення в них шламу знизу через щілину між козирком лапи і шарошкою. За мірою спрацювання ущільнення, захист ним поступово зменшується в період, коли стисле повітря подають в долото, навіть слабке ущільнення не шкодить, а навпаки, стримує видування через згадану щілину мастила. А коли воно повністю спрацюється, то стисле повітря може навіть вишто вхнути його з його місця кріплення, і це ніяк не призведе до аварії. Просто захист повністю переключиться на продування підшипників, а при нарощуванні ставу і припиненні подачі повітря, долото буде захищатися лише фільтром або клапаном зверху. Однак з'явиться можливість проникнення шламу знизу, але цей період буде значно зменшено, завдяки попередньому захисту в період, доки ущільнення було ще працездатним. Експериментальне долото, оснащене за ознаками попереднього запропонованого винаходу, показало на практиці в свердловині на ГОК підвищення стійкості на 42%. Поєднання двох засобів в єдиній конструкції дає змогу одержувати підвищений сумарний ресурс долота. Але ні ущільнення, ні продування не забезпечують захисту від проникнення шламу через центральне сопло і свердління, тому винахід, що пропонується, вміщує також і дрібносітчастий фільтр [3], який перетинає в ніпельній кишені повітря на свердління. Суть винаходу пояснюється також і графічно. На фіг. 1 наведено загальний вигляд долота в розрізі, де біля кореня шипа лапи 1 закріплено елемент ущільнення 2. Долото, як і в прототипі, містить продувні свердління 3 в тілі кожної лапи і доповнено дрібносітчастим фільтром 4. Сопло 5 підняте вище, аж в кишеню 6. Усе долото разом з підшипниками, аж до верху сопла 5, заповнено мастилом 7. На фіг. 2 (другий лист графіки) наведено вузол 1 - монтаж ущільнення в розрізі. Ущільнення різьбове 8, що закладено в кругову канавку 9. Запропоноване комбіноване об'єднання засобів захисту функціонує так. Оскільки описане ущільнення не може забезпечити ідеального захисту підшипників, а за мірою його спрацювання повітря спочатку поволі підтравлюється під нього, видавлює поволі мастило, а далі - все більше, і настає згодом такий стан, коли стисле повітря може його зовсім виштовхнути геть на забій. З цього часу захист повністю переключається на захист продуванням підшипників. Цей період не самий найкращій. Його можна порівняти з тим, який відбувався в аналога ОКП 243 Дрогобицького долотного заводу останнього періоду. Але перед цим періодом в нашому долоті був період захисту ущільненням з достатньою кількістю мастила. Отже, долото одержало подвійний захист і його стійкість, вимірювана в погонних метрах проходки, тепер дорівнює сумі проходок, що була до виштовхування ущільнення, і плюс проходка, що відбувалася при захисті підшипників лише продуванням їх. У цей період можливі прориви шламу в підшипники, наприклад, при нарощуванні ставу, коли подача повітря припиняється, але цей період тепер починається значно пізніше ніж в тому аналогу ОКП 243. Використання цього винаходу забезпечує такі переваги. Стійкість долота в умовах буріння, наприклад, на Інгулецькому гірничо-збагачувальному комбінаті (ІнГЗК) підвищилася на 42% в порівнянні з долотами, що виготовляє Дрогобицький долотний завод [3]. Посилення підшипників дозволило підвищити осьовий тиск буровим ставом на забій, що, в свою чергу, підви щило продуктивність буріння на 17%. Але при цьому посилилося спрацювання озброєння самих шарошок штирями з твердого сплаву ВК-15. Це потребує в свою чергу подальшого пошуку засобів посилення озброєння. Це також можливо, бо було знайдено дещо цікаве і доцільне. Але це вже складає іншу тему окремого винаходу. Джерела інформації: 1. Васильєв В.З. та інші. Справочные таблицы по деталям машин. 3-е изд., 1958. - С. 544. та Шац Я.Ю. Уплотнения подшипниковых узлов, 1963. 2. Долото шарошечное конструкции ВНИИБТ. Тип ОКП 243. 3. Патент Укрпатенту № 10402 (10188А). Регістр. № 94032248 от 3.03.1994. Шарошечне долото. Р.Д. Мартулевіч. 4. А. с. СCCP № 181572 від 15.07.1966. і патент США, кл.175-371 № 3299973. 2 29851 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
