Пристрій для безперервного виготовлення деревинностружкових плит
Номер патенту: 29849
Опубліковано: 15.11.2000
Автори: Соколовський Ярославі Іванович, Філінюк Роман Васильович, Сафаров Вячеслав Олександрович
Формула / Реферат
Пристрій для безперервного виготовлення деревинностружкових плит, включаючий верхню та нижню пресуючі стрічки, гусеничні траки і систему їх обігріву з каналами підводу газу і газовими горілками, датчиків товщини плити, виконуючий механізм та шибер, встановлений в каналах підвода газу, а також автоматичну систему регулювання температури у вигляді з'єднаних послідовно потенціометра, рахівника імпульсів, одновібратора та підсилювача, при цьому потенціометр з'єднаний з датчиками товщини плити, а підсилювач за допомогою виконуючого механізма з шибером, відрізняється тим, що він містить випромінюючий і прийомний ультразвукові п'єзоперетворювачі що розташовані з двох сторін плити і з'єднані з мікропроцесорним перетворювачем "час поширення ультразвуку - товщина виробу – напруга" вихід якого під'єднаний до виходу потенціометра.
Текст

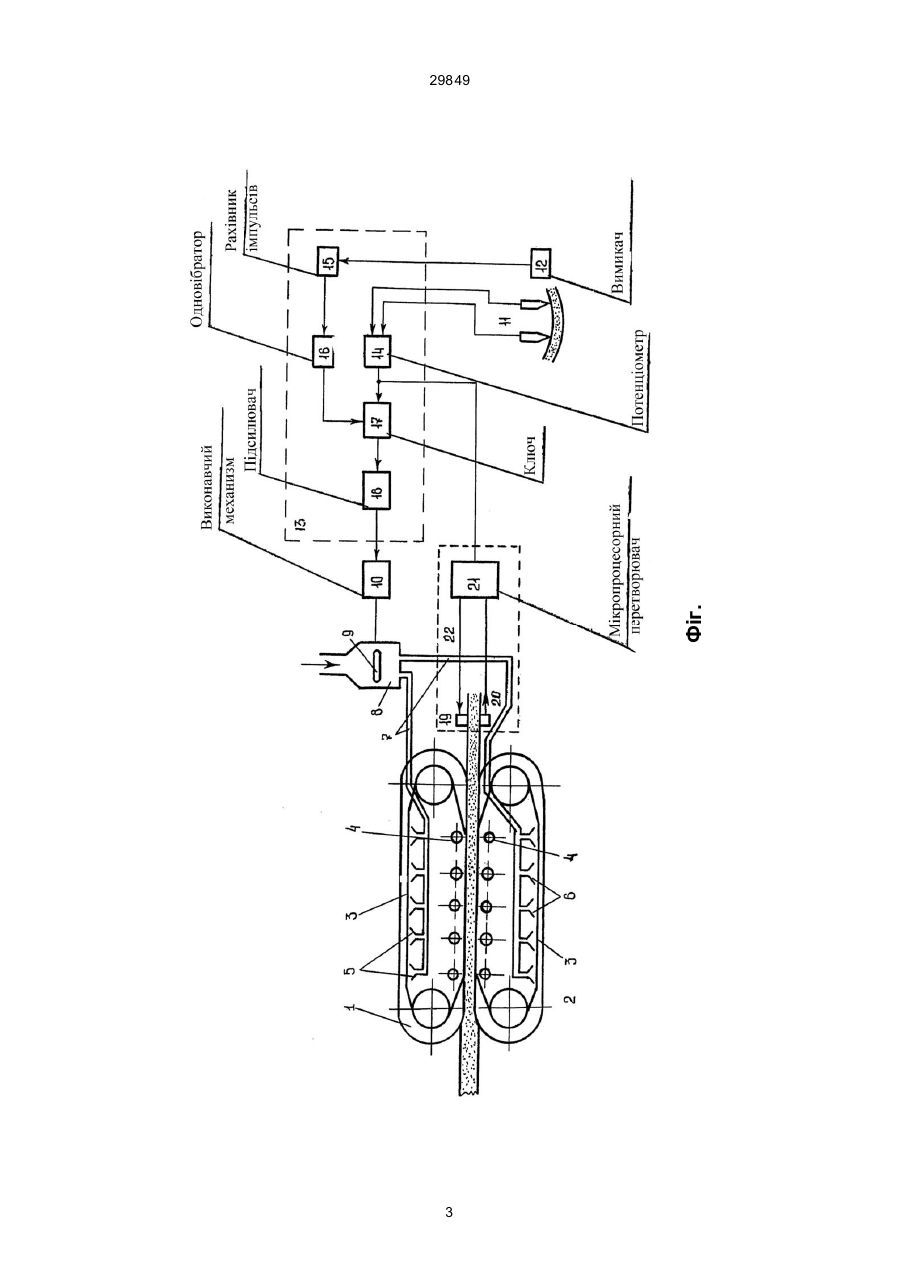

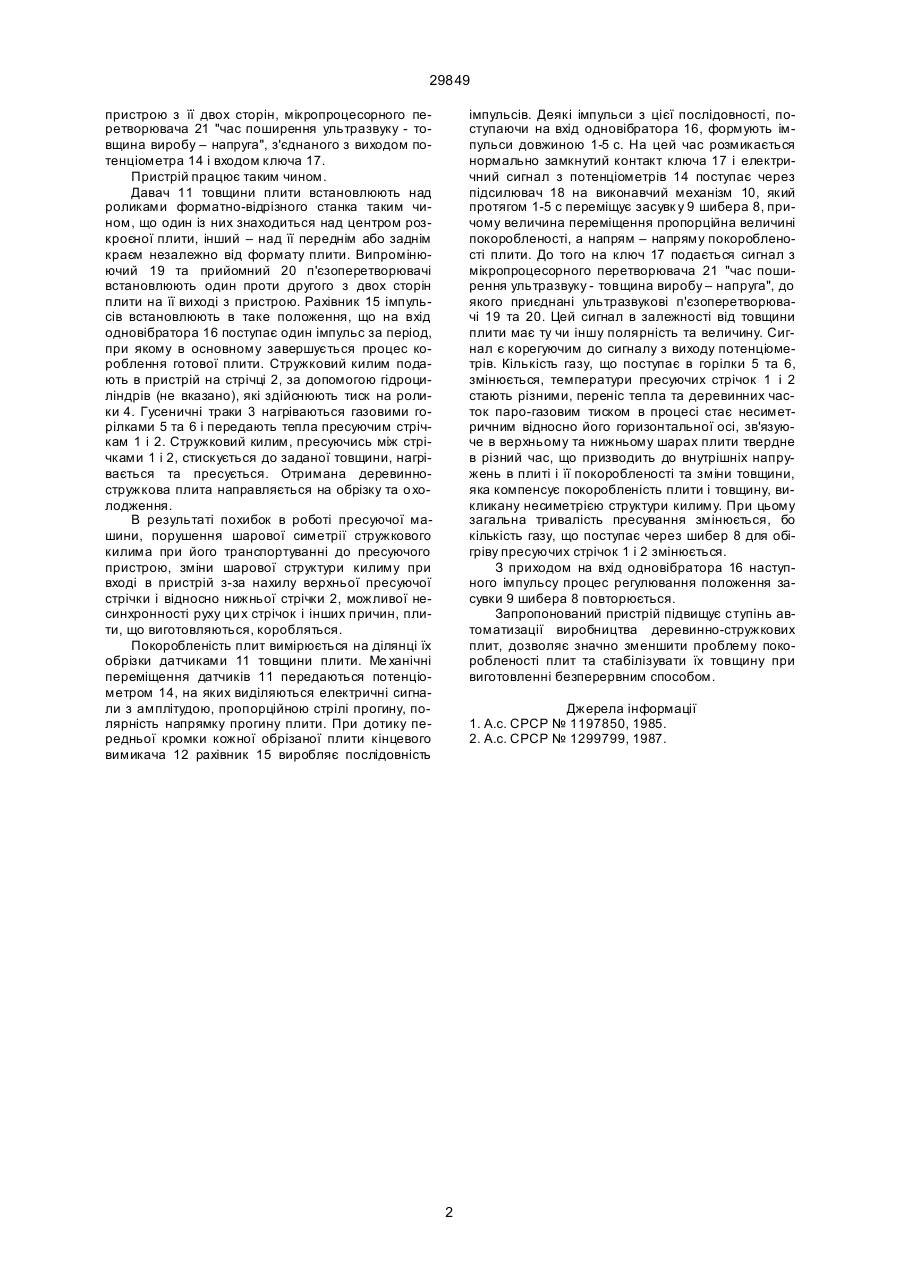

Пристрій для безперервного виготовлення деревинностружкових плит, включаючий верхню та нижню пресуючі стрічки, гусеничні траки і систему їх обігріву з каналами підводу газу і газовими 29849 пристрою з її двох сторін, мікропроцесорного перетворювача 21 "час поширення ультразвуку - товщина виробу – напруга", з'єднаного з виходом потенціометра 14 і входом ключа 17. Пристрій працює таким чином. Давач 11 товщини плити встановлюють над роликами форматно-відрізного станка таким чином, що один із них знаходиться над центром розкроєної плити, інший – над її переднім або заднім краєм незалежно від формату плити. Випромінюючий 19 та прийомний 20 п'єзоперетворювачі встановлюють один проти другого з двох сторін плити на її виході з пристрою. Рахівник 15 імпульсів встановлюють в таке положення, що на вхід одновібратора 16 поступає один імпульс за період, при якому в основному завершується процес короблення готової плити. Стружковий килим подають в пристрій на стрічці 2, за допомогою гідроциліндрів (не вказано), які здійснюють тиск на ролики 4. Гусеничні траки 3 нагріваються газовими горілками 5 та 6 і передають тепла пресуючим стрічкам 1 і 2. Стружковий килим, пресуючись між стрічками 1 і 2, стискується до заданої товщини, нагрівається та пресується. Отримана деревинностружкова плита направляється на обрізку та о холодження. В результаті похибок в роботі пресуючої машини, порушення шарової симетрії стружкового килима при його транспортуванні до пресуючого пристрою, зміни шарової структури килиму при вході в пристрій з-за нахилу верхньої пресуючої стрічки і відносно нижньої стрічки 2, можливої несинхронності руху ци х стрічок і інших причин, плити, що виготовляються, коробляться. Покоробленість плит вимірюється на ділянці їх обрізки датчиками 11 товщини плити. Ме ханічні переміщення датчиків 11 передаються потенціометром 14, на яких виділяються електричні сигнали з амплітудою, пропорційною стрілі прогину, полярність напрямку прогину плити. При дотику передньої кромки кожної обрізаної плити кінцевого вимикача 12 рахівник 15 виробляє послідовність імпульсів. Деякі імпульси з цієї послідовності, поступаючи на вхід одновібратора 16, формують імпульси довжиною 1-5 с. На цей час розмикається нормально замкнутий контакт ключа 17 і електричний сигнал з потенціометрів 14 поступає через підсилювач 18 на виконавчий механізм 10, який протягом 1-5 с переміщує засувк у 9 шибера 8, причому величина переміщення пропорційна величині покоробленості, а напрям – напряму покоробленості плити. До того на ключ 17 подається сигнал з мікропроцесорного перетворювача 21 "час поширення ультразвуку - товщина виробу – напруга", до якого приєднані ультразвукові п'єзоперетворювачі 19 та 20. Цей сигнал в залежності від товщини плити має ту чи іншу полярність та величину. Сигнал є корегуючим до сигналу з виходу потенціометрів. Кількість газу, що поступає в горілки 5 та 6, змінюється, температури пресуючих стрічок 1 і 2 стають різними, переніс тепла та деревинних часток паро-газовим тиском в процесі стає несиметричним відносно його горизонтальної осі, зв'язуюче в верхньому та нижньому шарах плити твердне в різний час, що призводить до внутрішніх напружень в плиті і її покоробленості та зміни товщини, яка компенсує покоробленість плити і товщину, викликану несиметрією структури килиму. При цьому загальна тривалість пресування змінюється, бо кількість газу, що поступає через шибер 8 для обігріву пресуючих стрічок 1 і 2 змінюється. З приходом на вхід одновібратора 16 наступного імпульсу процес регулювання положення засувки 9 шибера 8 повторюється. Запропонований пристрій підвищує ступінь автоматизації виробництва деревинно-стружкових плит, дозволяє значно зменшити проблему покоробленості плит та стабілізувати їх товщину при виготовленні безперервним способом. Джерела інформації 1. А.с. СРСР № 1197850, 1985. 2. А.с. СРСР № 1299799, 1987. 2 Фіг. 29849 3 29849 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for continuous production of wood chipboards
Автори англійськоюSokolovskyi Yaroslav Ivanovych, Safarov Viacheslav Oleksandrovych, Filiniuk Roman Vasyliovych
Назва патенту російськоюУстройство для непрерывного изготовления древесно-стружечных плит
Автори російськоюСоколовский Ярослав Иванович, Сафаров Вячеслав Александрович, Филинюк Роман Васильевич
МПК / Мітки
Мітки: безперервного, пристрій, плит, деревинностружкових, виготовлення
