Пристрій для збору атмосферних опадів

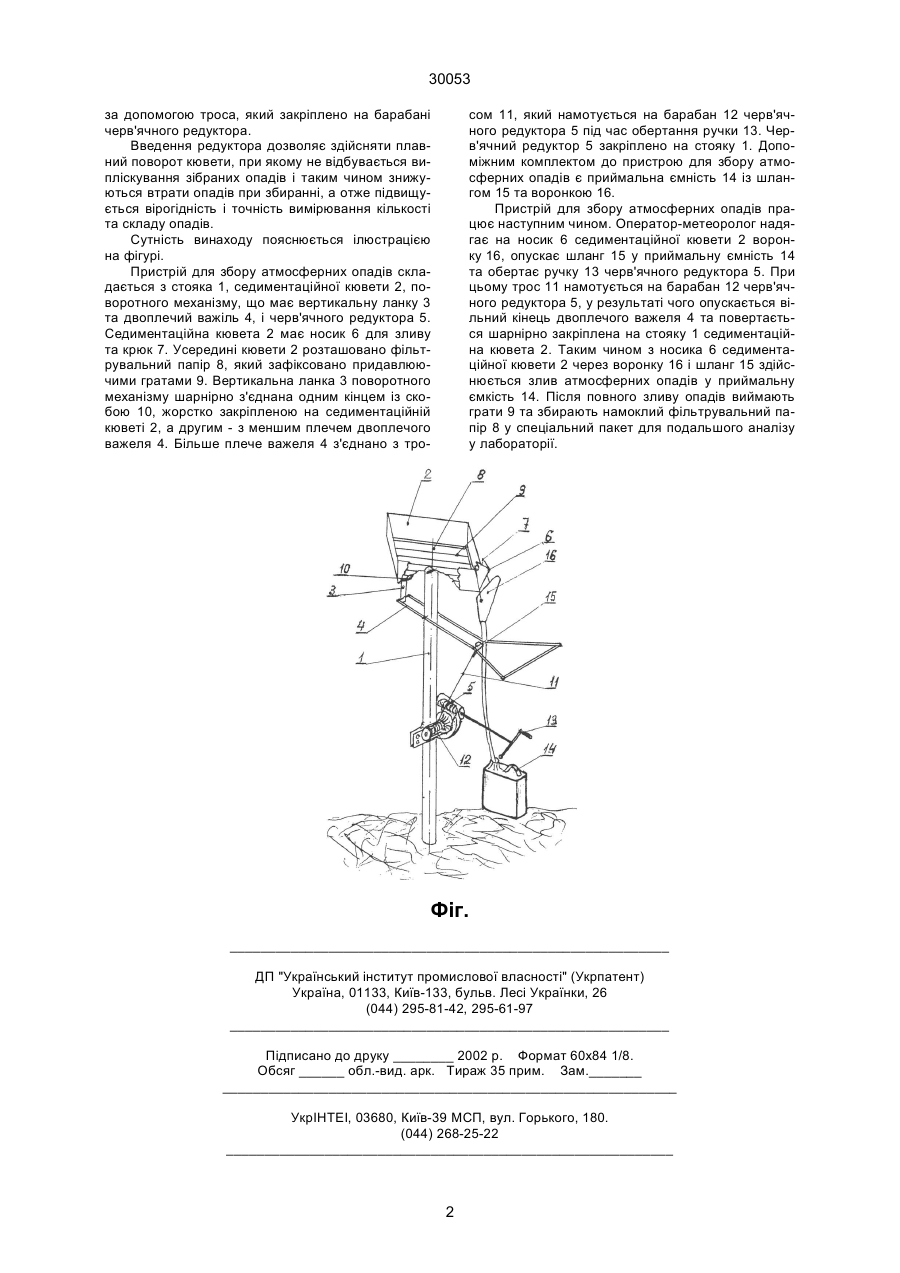

Пристрій для збору атмосферних опадів, що містить стояк та встановлені на ньому седиментаційну кювету, носик якої забезпечено крюком, та поворотний механізм, який складається з вертикальної ланки, шарнірно з'єднаної із седиментаційною кюветою, і двоплечого важеля, який відрізняється тим, що в нього введено черв'ячний редуктор, установлений на стояку та з'єднаний з більшим плечем двоплечого важеля за допомогою троса, який закріплено на барабані черв'ячного редуктора. (19) (21) 97125987 (22) 11.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Балибердін Владіслав Васильович, Балибердін Костянтін Владіславович, Верховецькій Микола Олексійович, Кравченко Микола Іванович, Ковтун Генадій Петрович, Некрасов Анатолій Олександрович (73) АТ "HАУКОВИЙ ІНСТИТУТ МЕТРОЛОГІЇ" 30053 за допомогою троса, який закріплено на барабані черв'ячного редуктора. Введення редуктора дозволяє здійсняти плавний поворот кювети, при якому не відбувається випліскування зібраних опадів і таким чином знижуються втрати опадів при збиранні, а отже підвищується вірогідність і точність вимірювання кількості та складу опадів. Сутність винаходу пояснюється ілюстрацією на фігурі. Пристрій для збору атмосферних опадів складається з стояка 1, седиментаційної кювети 2, поворотного механізму, що має вертикальну ланку 3 та двоплечий важіль 4, і черв'ячного редуктора 5. Седиментаційна кювета 2 має носик 6 для зливу та крюк 7. Усередині кювети 2 розташовано фільтрувальний папір 8, який зафіксовано придавлюючими гратами 9. Вертикальна ланка 3 поворотного механізму шарнірно з'єднана одним кінцем із скобою 10, жорстко закріпленою на седиментаційній кюветі 2, а другим - з меншим плечем двоплечого важеля 4. Більше плече важеля 4 з'єднано з тро сом 11, який намотується на барабан 12 черв'ячного редуктора 5 під час обертання ручки 13. Черв'ячний редуктор 5 закріплено на стояку 1. Допоміжним комплектом до пристрою для збору атмосферних опадів є приймальна ємність 14 із шлангом 15 та воронкою 16. Пристрій для збору атмосферних опадів працює наступним чином. Оператор-метеоролог надягає на носик 6 седиментаційної кювети 2 воронку 16, опускає шланг 15 у приймальну ємність 14 та обертає ручку 13 черв'ячного редуктора 5. При цьому трос 11 намотується на барабан 12 черв'ячного редуктора 5, у результаті чого опускається вільний кінець двоплечого важеля 4 та повертається шарнірно закріплена на стояку 1 седиментаційна кювета 2. Таким чином з носика 6 седиментаційної кювети 2 через воронку 16 і шланг 15 здійснюється злив атмосферних опадів у приймальну ємкість 14. Після повного зливу опадів виймають грати 9 та збирають намоклий фільтрувальний папір 8 у спеціальний пакет для подальшого аналізу у лабораторії. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
