Пристрій для збору атмосферних опадів

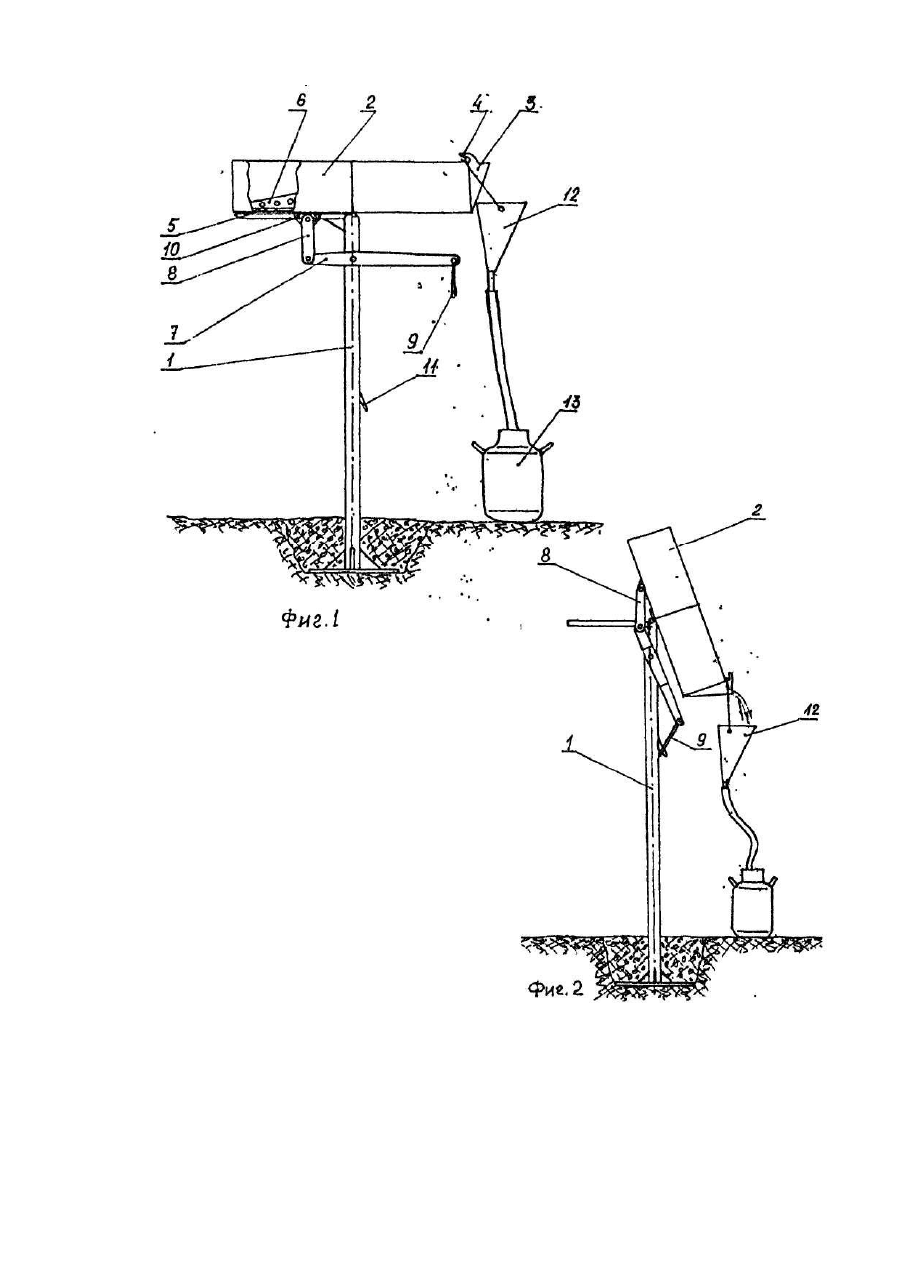

Изобретение относится к области метеорологии и охраны окружающей среды и может быть использовано при сборе атмосферных осадков службами наблюдения за погодой и радиационной обстановкой. Известно выбранное в качестве прототипа устройство для сбора атмосферных осадков [1], содержащее стойку и установленную на ней седиментационную кювету. На дно кюветы помещают фильтровальную бумагу, которая прижимается решеткой. В днище кюветы встроен штуцер с краном для слива осадков. Преимуществом этого устройства над планшетом является большая емкость и возможность накопления осадков и управляемого слива осадков. Однако известное устройство также не позволяет обеспечивать сбор, накопление и отбор собираемых осадков с требуемой достоверностью, поскольку краны для слива осадков недолговечны, зимой замерзают, существенно затрудняя сбор осадков. Краны даже оставаясь функционально целыми, забиваются грязью, накапливающейся в кювете. В основу изобретения поставлена задача усовершенствовать устройство для сбора атмосферных осадков, в котором был бы реализован механически регулируемый слив, за счет этого снизилась бы трудоемкость и потери при заборе осадков, а, следовательно, повысилась бы достоверность и точность измерения осадков. Поставленная задача решается тем, что в устройстве для сбора атмосферных осадков, содержащем стойку и установленную на ней седиментационную кювету, включающую фильтровальную бумагу и прижимную решетку, согласно изобретению, седиментационная кювета имеет носик для слива и выполнена с возможностью поворота вокруг горизонтальной оси посредством поворотного механизма, состоящего и двуплечего рычага, вертикального звена и серьги, причем вертикальное звено шарнирно соединено одним концом с седиментационной кюветой, а другим - с одним и плеч рычага, второе плечо которого шарнирно соединено с серьгой, выполненной с возможностью фиксирования ее свободного конца на стойке. Кроме того, на носике седиментационной кюветы имеется крюк для зацепления со сливной воронкой. Наличие на седиментационной кювете носика для слива, а также возможность поворота кюветы до вертикального положения обеспечивает полное опорожнение кюветы, что позволяет производить измерения как количества выпавших осадков, так и сопутствующих различных атмосферных загрязнений с высокой степенью точности и достоверностью. На фиг.1 представлено устройство для сбора атмосферных осадков с горизонтально расположенной кюветой; на фиг.2 - устройство для сбора атмосферных осадков в момент забора из кюветы собранных осадков. Устройство для сбора атмосферных осадков содержит установленную на стойке 1 седиментационную кювету 2 с носиком 3 для слива и крючком 4. Внутри кюветы расположена фильтровальная бумага 5. Фильтровальная бумага 5 фиксируется в седиментационной кювете 2 с помощью прижимной решетки 6. Устройство для сбора атмосферных осадков снабжено поворотным механизмом, включающим двуплечий рычаг 7, шарнирно соединенный одним плечом с вертикальным звеном 8, а вторым - с серьгой 9. Вертикальное звено 8 шарнирно соединено также со скобой 10, жестко закрепленной на седиментационной кювете 2. На стойке 1 со стороны серьги 9 установлен крюк 11. Для работы с кюветой, на крюк 4 зацепляют сливную воронку 12, соединенную со шлангом, спущенным в приемную емкость 13. За серьгу 9 нажатием вниз через рычажный механизм постепенно приподнимают противоположный конец кюветы и тем самым сливают через носик 3 осадки в воронку 12 и далее в емкость 13. После полного слива жидкости серьгу 9 зацепляют за крючок 11, вынимают решетку 6 и собирают намокшую фильтровальную бумагу в специальный пакет для последующего анализа в лаборатории.
