Пристрій для збору атмосферних опадів

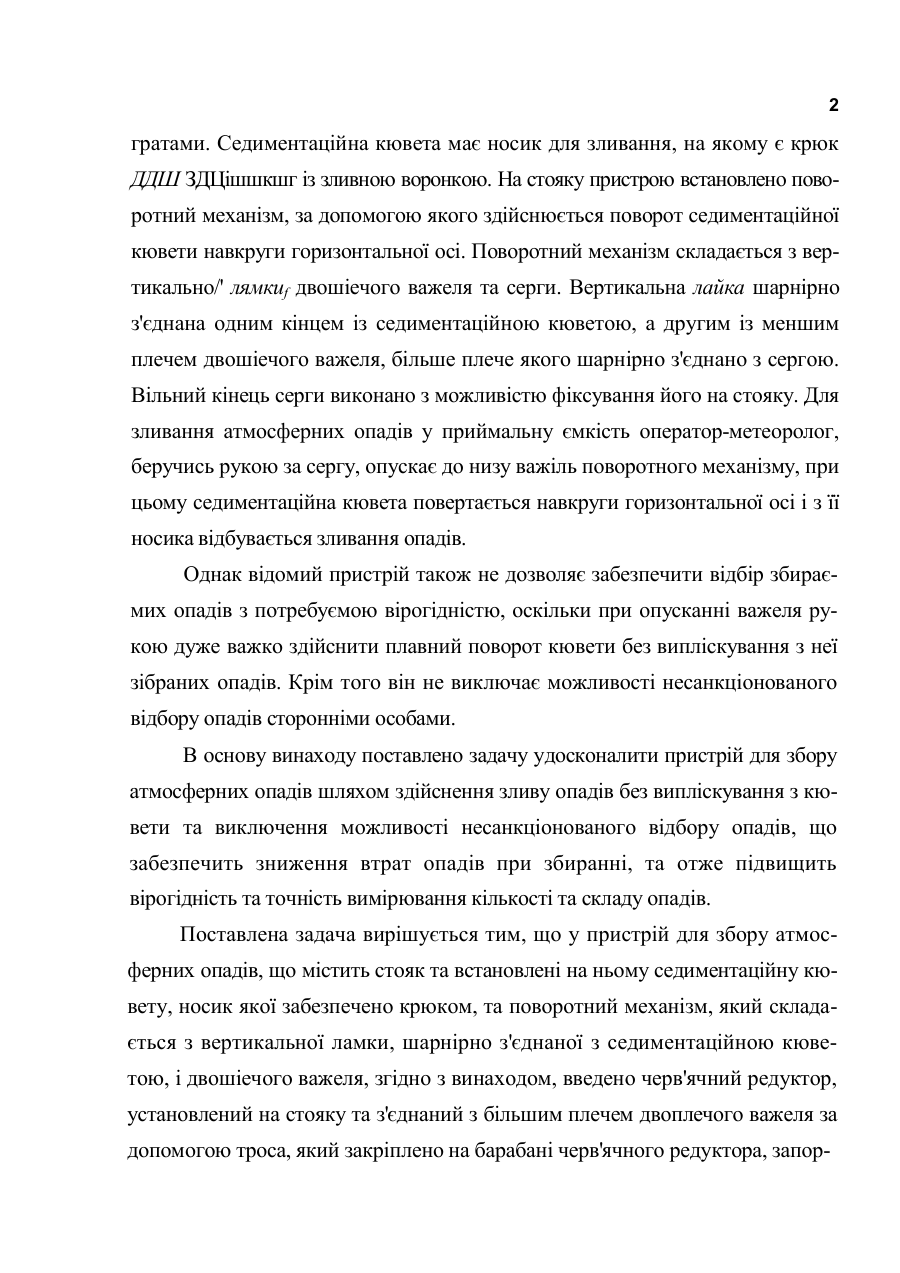

мпксюшшо ПРИСТРІЙ ДЛЯ ЗБОРУ АТМОСФЕРНИХ ОПАДІВ Винахід належить до галузі метрологи та охорони навколишнього середовища і може бути застосований під час збирання атмосферних опадів службами спостереження за погодою та радіаційним станом. Відомий пристрій для збору атмосферних опадів ( див. К.П. Махонько, А.Н.Силантьев,... Контроль за радиоактивным загрязнением природной среды в окрестностях АЭС.-Л.:ГидрометеоиздатЛ985г., с.55,рис. 4.2 д.), який містить стояк та встановлену на ньому седиментаційну кювету. На дно кювети поміщають фільтрувальний папір, який придавлюють гратами. У дно кювети вмонтовано штуцер із краном для зливання опадів. Перевагою цього пристрою над планшетом є велика місткість і можливість накопичення опадів та керованого зливу опадів. Однак відомий пристрій не дозволяє забезпечувати збирання, накопичення та відбирання зібраних опадів з необхідною вірогідністю, оскільки кран для зливання опадів недовговічний, взимку замерзає, суттєво перешкоджуючи збиранню опадів. Кран, навіть залишаючись функціонально придатним, може забитись. Відомий також обраний як прототип пристрій для збору атмосферних опадів (див. Позитивне рішення НДЦПБ України від 24.06.97 про видачу патенту на винахід " Пристрій для збору атмосферних опадів " по заявці №96124744),який містить стояк і встановлену на ньому седиментаційну кювету. На дно кювети поміщають фільтрувальний папір, який придавлюють 2 гратами. Седиментаційна кювета має носик для зливання, на якому є крюк ДДШ ЗДЦішшкшг із зливною воронкою. На стояку пристрою встановлено поворотний механізм, за допомогою якого здійснюється поворот седиментаційної кювети навкруги горизонтальної осі. Поворотний механізм складається з вертикально/' лямкиf двошіечого важеля та серги. Вертикальна лайка шарнірно з'єднана одним кінцем із седиментаційною кюветою, а другим із меншим плечем двошіечого важеля, більше плече якого шарнірно з'єднано з сергою. Вільний кінець серги виконано з можливістю фіксування його на стояку. Для зливання атмосферних опадів у приймальну ємкість оператор-метеоролог, беручись рукою за сергу, опускає до низу важіль поворотного механізму, при цьому седиментаційна кювета повертається навкруги горизонтальної осі і з її носика відбувається зливання опадів. Однак відомий пристрій також не дозволяє забезпечити відбір збираємих опадів з потребуємою вірогідністю, оскільки при опусканні важеля рукою дуже важко здійснити плавний поворот кювети без випліскування з неї зібраних опадів. Крім того він не виключає можливості несанкціонованого відбору опадів сторонніми особами. В основу винаходу поставлено задачу удосконалити пристрій для збору атмосферних опадів шляхом здійснення зливу опадів без випліскування з кювети та виключення можливості несанкціонованого відбору опадів, що забезпечить зниження втрат опадів при збиранні, та отже підвищить вірогідність та точність вимірювання кількості та складу опадів. Поставлена задача вирішується тим, що у пристрій для збору атмосферних опадів, що містить стояк та встановлені на ньому седиментаційну кювету, носик якої забезпечено крюком, та поворотний механізм, який складається з вертикальної ламки, шарнірно з'єднаної з седиментаційною кюветою, і двошіечого важеля, згідно з винаходом, введено черв'ячний редуктор, установлений на стояку та з'єднаний з більшим плечем двоплечого важеля за допомогою троса, який закріплено на барабані черв'ячного редуктора, запор з ний вузол, що складається із трьох пластин, одну з яких закріплено на дні кювети, а дві Інші на стояку обабіч першої, гвинта, який розташовано з можливістю скріплення одної з пластин стояку із пластиною кювети, і трубки, яку закріплено на одній з пластин стояку і виконано з можливістю перекривання гвинта, та покривало з вакуумними присосками. Введення редуктора дозволяє здійсняти плавний поворот кювети, при якому зменшується випліскування зібраних опадів і таким чином знижуються втрати опадів при збиранні, та отже підвищується вірогідність і точність вимірювання кількості та складу опадів. Введення покривала з вакуумними присосками виключає випліскування зібраних опадів при плавному поворап кювети, що підвищує вірогідність та точність вимірювання кількості та складу опадів. Введених напорного вузла виключає можливість несанкціонованого відбору зібраних опадів і таким чином підвищує вірогідність і точність вимірювання кількості та складу опадів. Сутність винаходу пояснюється ілюстраціями. На фіг.1 пристрій для збору атмосферних опадів зображено з боку черв'ячного редуктора, на фіг.2 - з боку запорного вузла, а на фіг.З - з боку покривала Пристрій для збору атмосферних опадів складається з стояка 1 та встановлених на ньому седиментаційної кювети 2, поворотного механізму, що має вертикальне звено 3 та двоплечий важіль 4, черв'ячного редуктора 5, та запорного вузла 6. Седиментаційна кювета 2 має носик 7 для зливу та крюк 8. Усередині кювети 2 розташовано фільтрувальний папір 9, який зафіксовано придавлюючими тратами 10. А зверху на кюветі 2 розташовано покривало 11, яке складається із листа 12, котрий виконано з еластичної тканини, та жорстких елементів 13, які закріплено по периметру листа 12. Покривало 11 утримується на кюветі 2 завдяки присоскам 14, які на- рейках 15 за допомогою шарнірів 16 кріпляться до покривала 11. Вертикальне звено 3 поворотного механізму шарнірно з'єднано одним кінцем із скобою 17, жорстко 4 закріпленою на седиментаційній кюветі 2, а другим - з меншим плечем двоплечого важеля 4. Черв'ячний редуктор 5 закріплено на стояку 1. Трос 18 черв'ячного редуктора 5» з'єднаний одним кінцем з більшим плечем важеля 4, а другим - з барабаном 19, намотується на барабан 19 під час повертання ручки 20. Запоршш вузол 6 складається з трьох металевих пластин 21,22,23 з отворами, гвинта 24 та трубки 25. Пластину 21 закріплено на дні кювети 2 , пластини 22 та 23 закріплені на стояку 1. До пластини 22 прикріплено трубку 25 з внутрішньою нарізкою для гвинта 24. Допоміжним комплектом до пристрою для збору атмосферних опадів є набір для зливу, який складається з приймальної ємкості 26 і шлангу 27 з воронкою 28, та ключ 29 для фіксування запорного вузла 6. Пристрій для збору атмосферних опадів працює наступним чином. Оператор-метеоролог знімає із седиментаційної кювети 2 покривало 14, готуючи таким чином пристрій до збору атмосферних опадів. Якийсь час триває збирання опадів. Коли настає час випорожняти седиментаційну кювету 2 від зібраних атмосферних опадів, оператор-метеоролог розфіксовує запоршш вузол 6. Дшг цього він ключем 29 викручус гвинт 24 Ь трубки 25. Після цього можна здійсняти злив. Перед зливанням атмосферних опадів у приймальну ємкість 26 оператор-метеоролог накладає на седиментаційну кювету 2 покривало 11 та прижимає вакуумні присоски 14 до седиментаційної кювети 2, щоб запобігти виливання зібраних опадів через край кювети 2. Потім він надягає на носик 7 седиментаційної кювети 2 воронку 28, опускає шланг 27 у приймальну ємкість 26 та повертає ручку 20 черв'ячного редуктора 5. При цьому трос 18 намотується на барабан 19 черв'ячного редуктора 5, у результаті чого опускається вільний кінець двоплечого важеля 4 та повертається шарнірно закріплена на стояку 1 седиментаційна кювета 2. Таким чином з носика 7 седиментаційної кювети 2 через воронку 28 і шланг 27 здійснюється злив атмосферних опадів у приймальну ємкість 26. Після повного зливу опадів знімають покривало 11, виймають грати 10 та збирають намоклий фільтрувальний папір 9 у спеціальний пакет для подальшого аналізу у лабораторії. Пристрій для збору атмосферних опадів /2 Фіг. 1 Автори : в 7 28 Балибердін В.В. Балибердін К.В. Верховецький М.О. Кравченко M.L Ковтун Г.П. Скнар В JL Некрасов А.О. Пристрій для збору атмосферних опадів Фіг. 2 Автори : Балибердін В.В. Балибердін К.В. Верховецький М.О Кравченко М.І. Ковтун Г.П. Скнар В.ЯНекрасов А.О. Пристрій для збору атмосферних опадів Фіг. З Автори : Балибердін В.В. Балибердін К.В. Верховецький М.О. Кравченко М.І. Ковтун Г.П. Скнар В.Я. Некрасов А.О. L/
