Плита для теплозвукоізоляційних стінових перегородок
Номер патенту: 30137
Опубліковано: 11.02.2008
Автори: Кузич Роман Васильович, Кузич Олександр Романович, Кузич Роман Романович
Формула / Реферат
Плита для теплозвукоізоляційних стінових перегородок, яка виконана у вигляді плоского прямого паралелепіпеда, утвореного трьома скріпленими шарами матеріалів, на одних бічних торцевих сторонах якого є гребені, а на протилежних - пази, яка відрізняється тим, що крайні шари виконані з ніздрюватого гіпсу з дрібною комірковою поверхнею, середній шар виконаний з пінополістиролу і загорнутий по контуру в армуючу скловолоконну сітку та розділений на різноманітні геометричні зони, кожна з яких утворює власний частотозалежний резонатор та акустичний шунт.
Текст

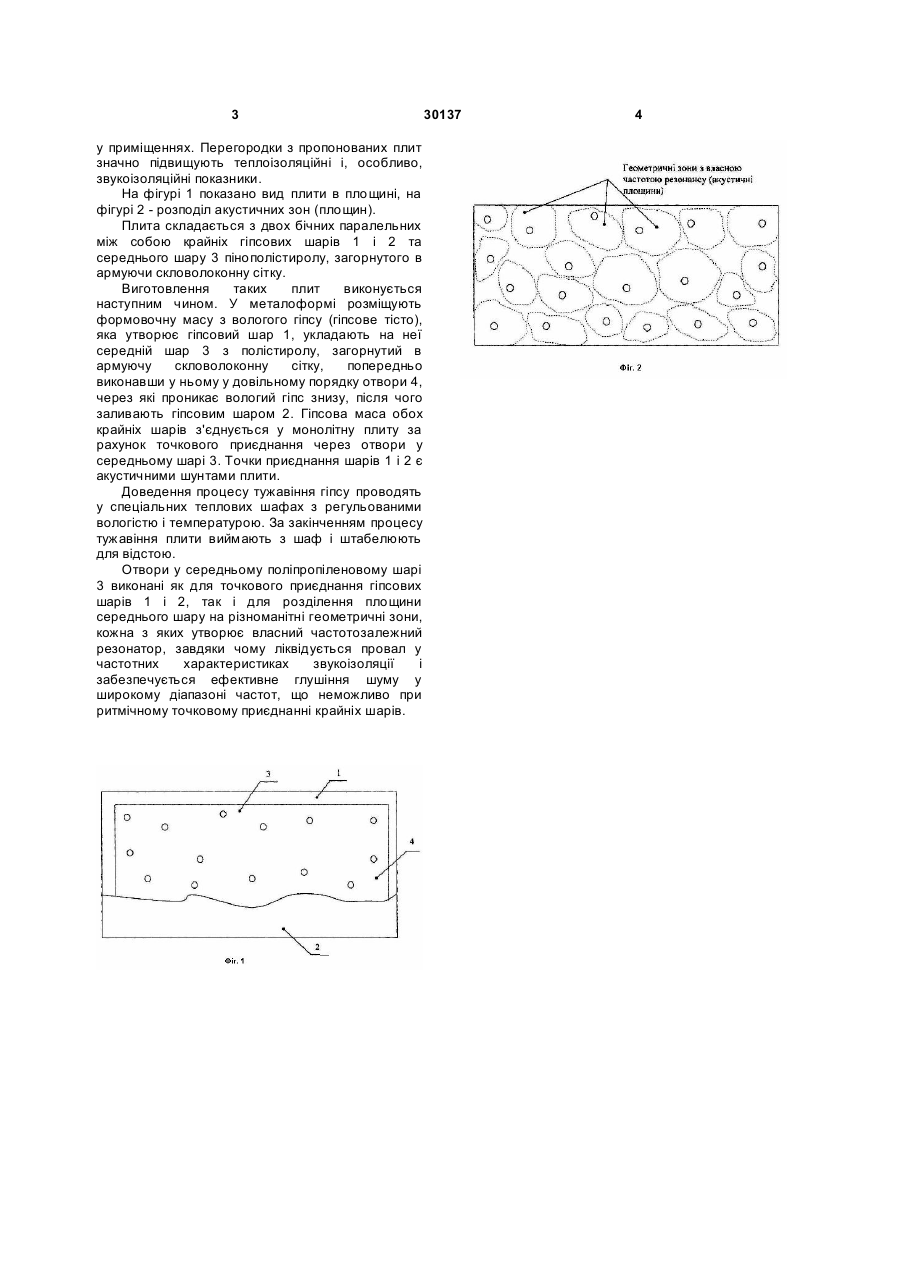

Плита для теплозвукоізоляційних стінових перегородок, яка виконана у вигляді плоского 3 у приміщеннях. Перегородки з пропонованих плит значно підвищують теплоізоляційні і, особливо, звукоізоляційні показники. На фігурі 1 показано вид плити в площині, на фігурі 2 - розподіл акустичних зон (площин). Плита складається з двох бічних паралельних між собою крайніх гіпсових шарів 1 і 2 та середнього шару 3 пінополістиролу, загорнутого в армуючи скловолоконну сітку. Виготовлення таких плит виконується наступним чином. У металоформі розміщують формовочну масу з вологого гіпсу (гіпсове тісто), яка утворює гіпсовий шар 1, укладають на неї середній шар 3 з полістиролу, загорнутий в армуючу скловолоконну сітку, попередньо виконавши у ньому у довільному порядку отвори 4, через які проникає вологий гіпс знизу, після чого заливають гіпсовим шаром 2. Гіпсова маса обох крайніх шарів з'єднується у монолітну плиту за рахунок точкового приєднання через отвори у середньому шарі 3. Точки приєднання шарів 1 і 2 є акустичними шунтами плити. Доведення процесу тужавіння гіпсу проводять у спеціальних теплових шафах з регульованими вологістю і температурою. За закінченням процесу тужавіння плити виймають з шаф і штабелюють для відстою. Отвори у середньому поліпропіленовому шарі 3 виконані як для точкового приєднання гіпсових шарів 1 і 2, так і для розділення площини середнього шару на різноманітні геометричні зони, кожна з яких утворює власний частотозалежний резонатор, завдяки чому ліквідується провал у частотних характеристиках звукоізоляції і забезпечується ефективне глушіння шуму у широкому діапазоні частот, що неможливо при ритмічному точковому приєднанні крайніх шарів. 30137 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPlate for heat and sound insulating wall partitions
Автори англійськоюKuzych Roman Vasyliovych, Kuzych Roman Romanovych, Kuzych Oleksandr Romanovych
Назва патенту російськоюПлита для теплозвукоизоляционных стенных перегородок
Автори російськоюКузич Роман Васильевич, Кузич Роман Романович, Кузич Александр Романович
МПК / Мітки
МПК: B32B 13/00
Мітки: стінових, плита, перегородок, теплозвукоізоляційних
