Форма для виготовлення плит багатопустотних для стінових перегородок

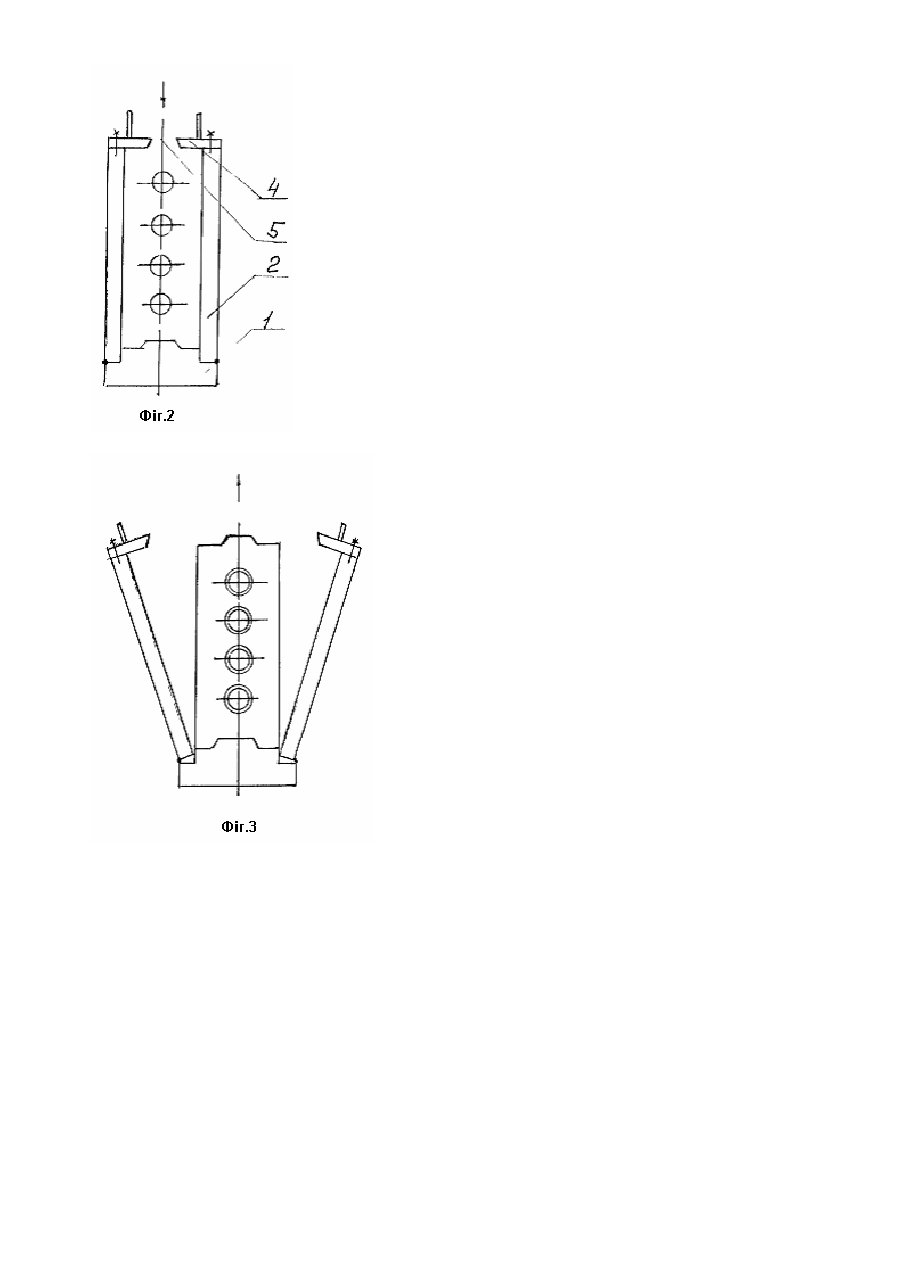

Корисна модель відноситься до формовочних машин для виготовлення будівельних матеріалі-плит для облаштування стінових перегородок які застосовуються в приміщеннях промислового і цивільного призначення, а також у багатоповерховому житловому будівництві. Відомі формовочні машини різних конструкцій. В літературі описані формовочні машини для формування цегли будівельної з пустотами і без них, формовочні машини для виготовлення блоків будівельних [1], [2]. Найбільш близької до запропонованої форми є формовочні машини для виготовлення гіпсоперлітових панелей багатопустотних НВТ "НІМЕКС" [3]. Завдання корисної моделі полягає в створенні форми на якій можна формувати плити не тільки на гіпсових в'яжучих, а й на цементних в'яжучих, а довжина таких плит може сягати до 4 метрів. Основною відмінністю корисної моделі є те, що в запропонованій формі застосовуються пустотоутворювачі з конусною поверхнею та з покриттям її полімерними фарбами, Що зменшує адгезію з формовочним матеріалом. Це дозволяє виймати пустотоутворювачі з форми без обертання їх кругом своєї осі і без застосування для цього спеціальних механізмів. Застосування конусних пустотоутворювачів дає можливість зменшити габарити форми порівняно з існуючими формовочними машинами. Так. як для цього не потрібен механізм обертання пустотоутворювачів та механізм витягування їх з форми. Конструкція форми показана на Фіг.1,2,3. На Фіг.1 показано вид форми в профіль, на Фіг.2 поперечний розріз форми підготовленої для заливки її бетоном, на Фіг.3-поперечний розріз форми з розкритими боковими листами, підготовленої для виймання плити з форми. Форма виконана у вигляді короба , внутрішні поверхні якого відповідають поверхням плит. Нижній лист 1 має виступ, який утворює в плиті паз до якого кріпляться шарнірно бокові листи 2. На торцях такого коробу розміщені торцеві листи 3 з отворами в які вставляються конусні пустотоутворювачі 6. Зверху до бокових листів кріпляться листи 4, скоси яких утворюють шип у плиті. Приготовлений бетон заливається в форму через щілину 5 для шипа утворену верхніми листами. Довжину плити можна задавати положенням одного з торцевих листів 3, який виставляється на відстані (яка дорівнює довжині плити ) від першого. Для виготовлення плити у форму вставляють торцеві листи, потім закривають бокові листи і вставляють конусні пустотоутворювачі. Таким чином форма готова до заливки бетоном. Після заливання форми бетоном і початком його твердіння (тобто коли плита починає тримати форму) конусні пустотоутворювачі витягують з форми в сторону більшого діаметру конуса як показано стрілкою на Фіг.1. Коли примінено гіпсобетон час твердіння становить 15 хвилин після чого форми розкривають мал..3 і плиту виймають з форми. Якщо застосовують бетон на цементній основі, форму не розкривають а подають на термічну обробку після чого виймають плиту. Форма, що пропонується набагато простіша від існуючих машин для цих цілей, має меншу металоемкість, менші габарити, що дає можливість виготовляти плити як по гіпсових так і по цементних в'ядучих. Джерело інформації: 1 .Плити гіпсові для перегородок ГОСТ 6428-83. 2. Проспект ДФ 2КНАУФ " маркетинг 2002. 3. Машина формовочная для гипсоперлитових панелей многопустотних -НТВ "HIMEKC" 2002.
