П`єзоелектричний трансформатор

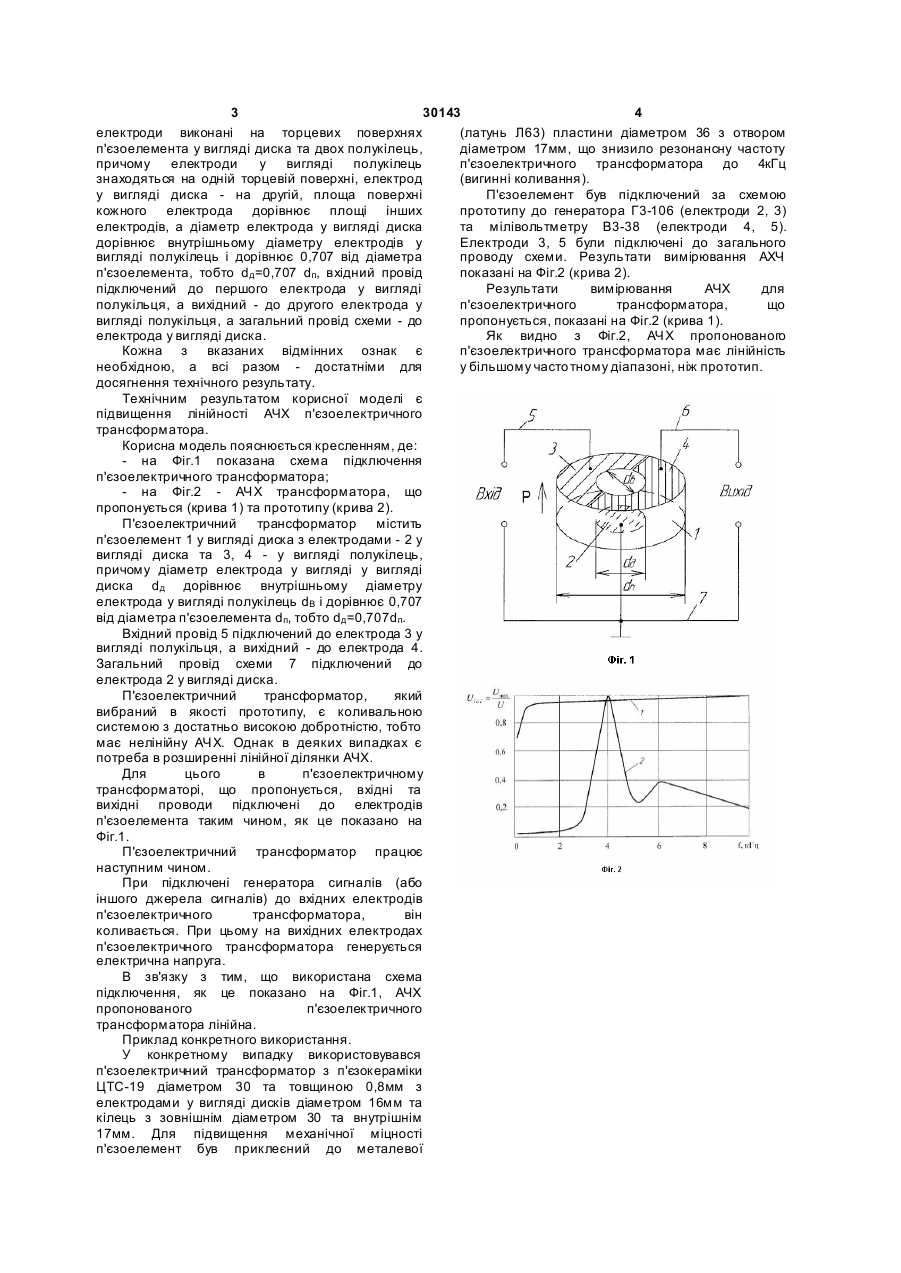

П'єзоелектричний трансформатор, який містить п'єзоелемент з двома системами електродів та вхідні та вихідні проводи, який відрізняє ться тим, що п'єзоелемент виконаний у 3 30143 4 електроди виконані на торцевих поверхнях (латунь Л63) пластини діаметром 36 з отвором п'єзоелемента у вигляді диска та двох полукілець, діаметром 17мм, що знизило резонансну частоту причому електроди у вигляді полукілець п'єзоелектричного трансформатора до 4кГц знаходяться на одній торцевій поверхні, електрод (вигинні коливання). у вигляді диска - на другій, площа поверхні П'єзоелемент був підключений за схемою кожного електрода дорівнює площі інших прототипу до генератора Г3-106 (електроди 2, 3) електродів, а діаметр електрода у вигляді диска та мілівольтметру В3-38 (електроди 4, 5). дорівнює внутрішньому діаметру електродів у Електроди 3, 5 були підключені до загального вигляді полукілець і дорівнює 0,707 від діаметра проводу схеми. Результати вимірювання АХЧ п'єзоелемента, тобто dд=0,707 dп, вхідний провід показані на Фіг.2 (крива 2). підключений до першого електрода у вигляді Результати вимірювання АЧХ для полукільця, а вихідний - до другого електрода у п'єзоелектричного трансформатора, що вигляді полукільця, а загальний провід схеми - до пропонується, показані на Фіг.2 (крива 1). електрода у вигляді диска. Як видно з Фіг.2, АЧХ пропонованого Кожна з вказаних відмінних ознак є п'єзоелектричного трансформатора має лінійність необхідною, а всі разом - достатніми для у більшому часто тному діапазоні, ніж прототип. досягнення технічного результату. Технічним результатом корисної моделі є підвищення лінійності АЧХ п'єзоелектричного трансформатора. Корисна модель пояснюється кресленням, де: - на Фіг.1 показана схема підключення п'єзоелектричного трансформатора; - на Фіг.2 - АЧХ трансформатора, що пропонується (крива 1) та прототипу (крива 2). П'єзоелектричний трансформатор містить п'єзоелемент 1 у вигляді диска з електродами - 2 у вигляді диска та 3, 4 - у вигляді полукілець, причому діаметр електрода у вигляді у вигляді диска dд дорівнює внутрішньому діаметру електрода у вигляді полукілець dB і дорівнює 0,707 від діаметра п'єзоелемента dп, тобто dд=0,707dп. Вхідний провід 5 підключений до електрода 3 у вигляді полукільця, а вихідний - до електрода 4. Загальний провід схеми 7 підключений до електрода 2 у вигляді диска. П'єзоелектричний трансформатор, який вибраний в якості прототипу, є коливальною системою з достатньо високою добротністю, тобто має нелінійну АЧХ. Однак в деяких випадках є потреба в розширенні лінійної ділянки АЧХ. Для цього в п'єзоелектричному трансформаторі, що пропонується, вхідні та вихідні проводи підключені до електродів п'єзоелемента таким чином, як це показано на Фіг.1. П'єзоелектричний трансформатор працює наступним чином. При підключені генератора сигналів (або іншого джерела сигналів) до вхідних електродів п'єзоелектричного трансформатора, він коливається. При цьому на вихідних електродах п'єзоелектричного трансформатора генерується електрична напруга. В зв'язку з тим, що використана схема підключення, як це показано на Фіг.1, АЧХ пропонованого п'єзоелектричного трансформатора лінійна. Приклад конкретного використання. У конкретному випадку використовувався п'єзоелектричний трансформатор з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм з електродами у вигляді дисків діаметром 16мм та кілець з зовнішнім діаметром 30 та внутрішнім 17мм. Для підвищення механічної міцності п'єзоелемент був приклеєний до металевої
