П’єзоелектричний трансформатор

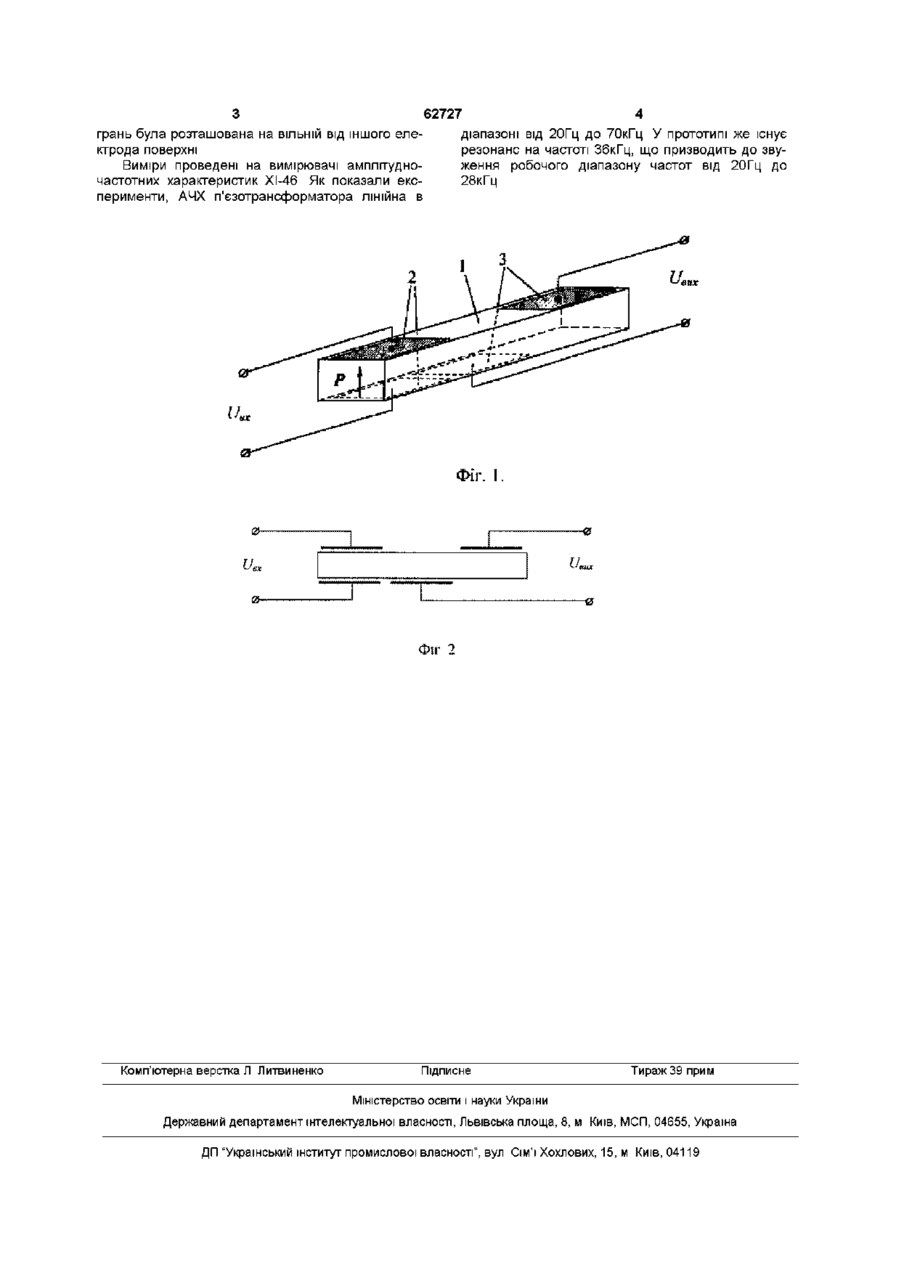

П'єзоелектричний трансформатор, що містить п'єзоелемент у вигляді паралелепіпеда з вхідною і вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації, який відрізняється тим, що вихідна система електродів розташована таким чином, що проекція одного з електродів на протилежну грань розташована на ВІЛЬНІЙ ВІД ІНШОГО електрода поверхні Винахід відноситься до п'єзоелектричних трансформаторів і може бути використаний у радіоелектронній апаратурі в якості трансформатора напруги Відомий п'єзотрансформатор, що містить п'єзоелемент у вигляді диска і дві системи електродів - вхідну і вихідну, які розташовані перпендикулярно напрямку вектора поляризації (див Трофимов А И Пьезоэлектрические преобразователи статических нагрузок - М , Машиностроение, 1979, стор 18, мал 3, в) Недоліком цього п'єзотрансформатора є порівняно вузький частотний діапазон Відомий п'єзотрансформатор, що містить п'єзоелемент у вигляді паралелепіпеда і дві системи електродів - вхідну і вихідну, які розташовані перпендикулярно напрямку вектора поляризації (див Лавриненко В В Пьезоэлектрические трансформатори М , «Энергия», 1975, стор 19, мал 5, в) Недоліком цього п'єзотрансформатора є порівняно вузький частотний діапазон Зазначений п'єзотрансформатор найбільш близький по технічній сутності й обраний в якості прототипу В основу винаходу поставлена задача розширення робочого діапазону частот п'єзотрансформатора шляхом зміни місця розташування вихідних електродів п'єзотрансформатора П'єзотрансформатор, що заявляється, містить п'єзоелемент у вигляді паралелепіпеда і з вхідною і вихідною системами електродів, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації П'єзотрансформатор відрізняється тим, що вихідна система електродів розташована таким чином, що проекція одного з електродів на протилежну грань розташована на ВІЛЬНІЙ ВІД ІНШОГО електрода поверхні Зазначена ознака є необхідною і достатньою для досягнення технічного результату Технічним результатом винаходу є розширення робочого діапазону частот Винахід пояснюється кресленнями, де - на фіг 1 - показана конструкція п'єзотрансформатора в аксонометричній проекції, - на фіг 2 - показана схема підключення п'єзотрансформатора П'єзотрансформатор містить п'єзоелемент 1 у вигляді паралелепіпеда з двома системами електродів - вхідною 2 і вихідною 3, які розташовані на гранях паралелепіпеда перпендикулярно вектору поляризації Р, причому вихідна система електродів 3 розташована таким чином, що проекція одного з електродів на протилежну грань розташована на ВІЛЬНІЙ від іншого електрода поверхні Експериментально встановлено, що саме таке розташування вихідної системи електродів лінеаризує амплітудно-частотну характеристику п'єзотрансформатора і розширює, таким чином, робочий діапазон частот Приклад конкретного застосування Був виготовлений п'єзотрансформатор на основі п'єзоелемента 50x10x10мм із п'єзокераміки ЦТС-19 із вхідною системою електродів 10x10мм, яка нанесена на грані п'єзотрансформатора перпендикулярно напрямку вектора поляризації, і з вихідною системою електродів 10x10мм, яка нанесена на грані п'єзотрансформатора перпендикулярно напрямку вектора поляризації, таким чином, щоб проекція одного з електродів на протилежну (О 62727 діапазоні від 20Гц до 70кГц У прототипі же існує ісгрода поверхні резонанс на частоті ЗбкГц, що призводить до звуження робочого діапазону частот від 20Гц до Виміри проведені на вимірювачі амплітудно28кГц частотних хараісгеристик ХІ-46 Як показали експерименти, АЧХ п'єзотрансформатора лінійна в грань була розташована на ВІЛЬНІЙ ВІД ІНШОГО еле ФІг. 1. иА Фіг 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
