Теплоmiр
Формула / Реферат
Тепломір, що містить корпус у вигляді відрізка трубки у середині якого установлений термочутливий елемент, поворотний механізм, а зовні корпусу установлений пристрій обліку руху поворотного механізму викликаного термочутливим елементом, відрізняється тим, що корпус виконаний у вигляді прямокутньої трубки із немагнітно проводячого матеріалу в середині якого установлений термочутливий елемент у вигляді бібпластинки, один кінець якої прикріплений до корпусу, а другий до всі з полицею на якій укріплені магніти, на зовнішній стороні корпусу розташований пристрій у вигляді часового механізму, регулятор швидкості якого зчленований з магнітами магнітно зв'язаними з магнітами установленими всередині корпусу.
Текст

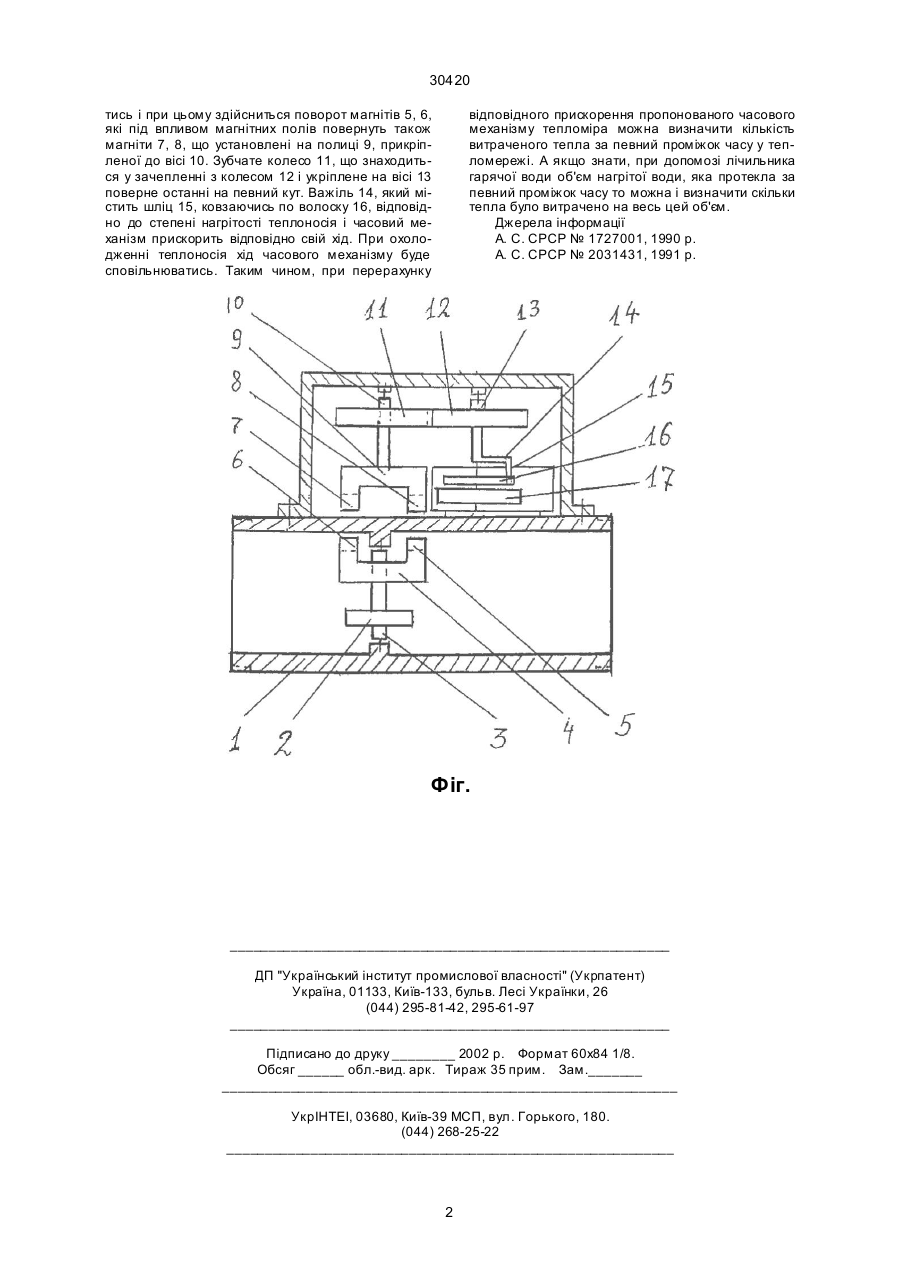

Тепломір, що містить корпус у вигляді відрізка трубки у середині якого установлений термочутливий елемент, поворотний механізм, а зовні корпусу установлений пристрий обліку руху поворот 30420 тись і при цьому здійсниться поворот магнітів 5, 6, які під впливом магнітних полів повернуть також магніти 7, 8, що установлені на полиці 9, прикріпленої до вісі 10. Зубчате колесо 11, що знаходиться у зачепленні з колесом 12 і укріплене на вісі 13 поверне останні на певний кут. Важіль 14, який містить шліц 15, ковзаючись по волоску 16, відповідно до степені нагрітості теплоносія і часовий механізм прискорить відповідно свій хід. При охолодженні теплоносія хід часового механізму буде сповільнюватись. Таким чином, при перерахунку відповідного прискорення пропонованого часового механізму тепломіра можна визначити кількість витраченого тепла за певний проміжок часу у тепломережі. А якщо знати, при допомозі лічильника гарячої води об'єм нагрітої води, яка протекла за певний проміжок часу то можна і визначити скільки тепла було витрачено на весь цей об'єм. Джерела інформації А. С. СРСР № 1727001, 1990 р. А. С. СРСР № 2031431, 1991 р. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat meter
Автори англійськоюFilipchuk Stepan Pavlovych, Filipchyk Stepan Pavlovych
Назва патенту російськоюТепломер
Автори російськоюФилипчук Степан Павлович
МПК / Мітки
МПК: G01K 17/06, G04B 17/00
Мітки: тепломір
