Установка для випробувань металів на довготривалу міцність та повзучість в середовищі газів підвищених температур та тисків
Номер патенту: 30427
Опубліковано: 25.02.2008
Автори: Витвицький Віктор Іванович, Хруник Роман Андрійович, Гребенюк Станіслав Олексійович, Бережницька Марія Пилипівна
Формула / Реферат
Установка для випробування металів на довготривалу міцність та повзучість в середовищі газів високих температур та тисків, яка містить робочу камеру, гідравлічний привід, струмоввід, нагрівальний елемент, теплоізолятор, динамометричний та рухомий захвати, через які зусилля передається на зразок, яка відрізняється тим, що нагрівальний елемент та теплоізолятор розміщені з зовнішньої сторони робочої камери.
Текст

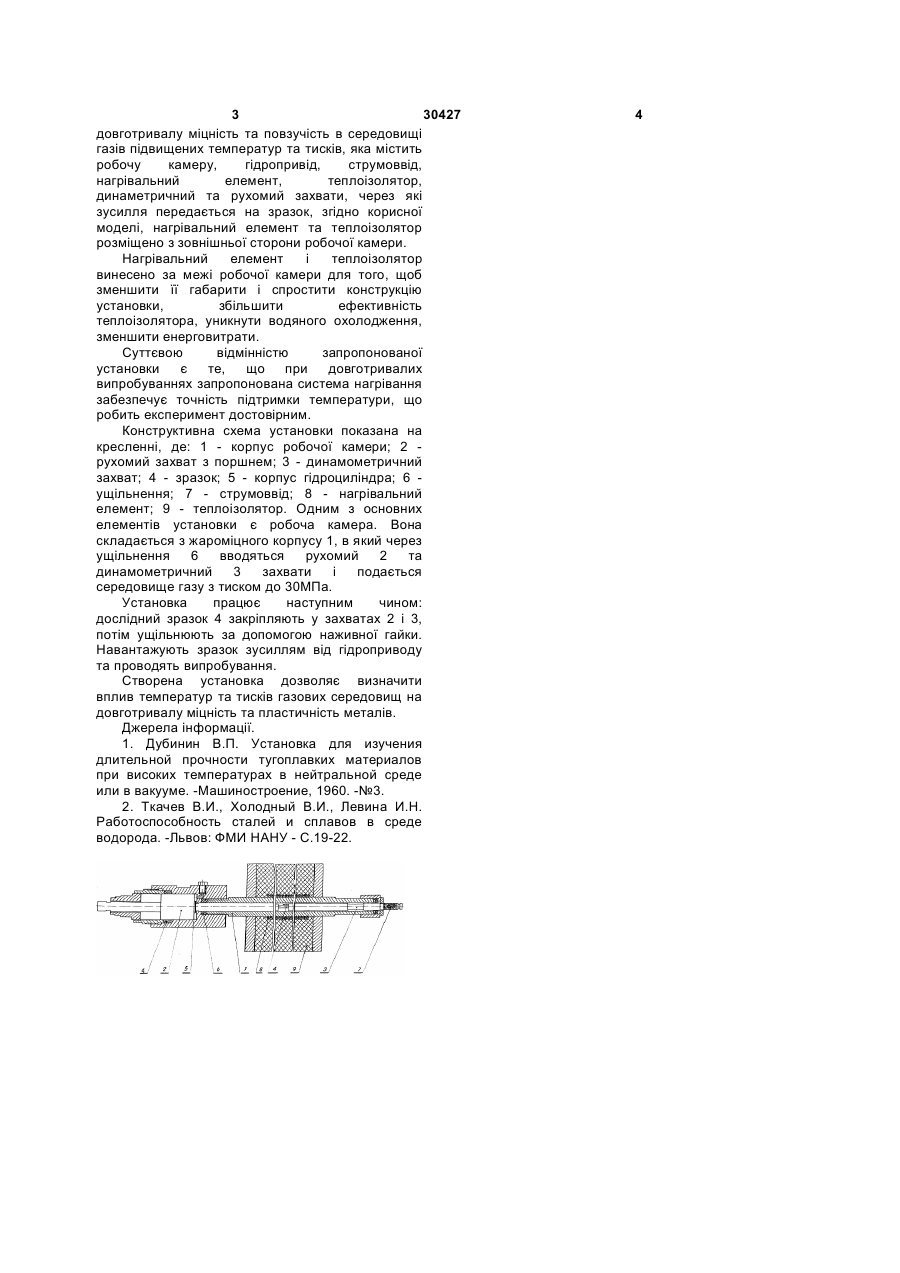

Установка для випробування металів на довготривалу міцність та повзучість в середовищі газів високих температур та тисків, яка містить робочу камеру, гідравлічний привід, струмоввід, нагрівальний елемент, теплоізолятор, динамометричний та рухомий захвати, через які зусилля передається на зразок, яка відрізняється тим, що нагрівальний елемент та теплоізолятор розміщені з зовнішньої сторони робочої камери. (19) (21) u200712304 (22) 06.11.2007 (24) 25.02.2008 (72) ВИТВИЦЬКИЙ ВІКТОР ІВАНОВИЧ, UA, ГРЕБЕНЮК СТАНІСЛАВ ОЛЕКСІЙОВИЧ, UA, БЕРЕЖНИЦЬКА МАРІЯ ПИЛИПІВНА, UA, ХРУНИК РОМАН АНДРІЙОВИЧ, UA (73) ФІЗИКО-МЕХАНІЧНИЙ ІНСТИТУТ ІМ. Г.В.КАРПЕНКА НАН УКРАЇНИ, UA (56) 3 30427 довготривалу міцність та повзучість в середовищі газів підвищених температур та тисків, яка містить робочу камеру, гідропривід, струмоввід, нагрівальний елемент, теплоізолятор, динаметричний та рухомий захвати, через які зусилля передається на зразок, згідно корисної моделі, нагрівальний елемент та теплоізолятор розміщено з зовнішньої сторони робочої камери. Нагрівальний елемент і теплоізолятор винесено за межі робочої камери для того, щоб зменшити її габарити і спростити конструкцію установки, збільшити ефективність теплоізолятора, уникнути водяного охолодження, зменшити енерговитрати. Суттєвою відмінністю запропонованої установки є те, що при довготривалих випробуваннях запропонована система нагрівання забезпечує точність підтримки температури, що робить експеримент достовірним. Конструктивна схема установки показана на кресленні, де: 1 - корпус робочої камери; 2 рухомий захват з поршнем; 3 - динамометричний захват; 4 - зразок; 5 - корпус гідроциліндра; 6 ущільнення; 7 - струмоввід; 8 - нагрівальний елемент; 9 - теплоізолятор. Одним з основних елементів установки є робоча камера. Вона складається з жароміцного корпусу 1, в який через ущільнення 6 вводяться рухомий 2 та динамометричний 3 захвати і подається середовище газу з тиском до 30МПа. Установка працює наступним чином: дослідний зразок 4 закріпляють у захватах 2 і 3, потім ущільнюють за допомогою наживної гайки. Навантажують зразок зусиллям від гідроприводу та проводять випробування. Створена установка дозволяє визначити вплив температур та тисків газових середовищ на довготривалу міцність та пластичність металів. Джерела інформації. 1. Дубинин В.П. Установка для изучения длительной прочности тугоплавких материалов при високих температурах в нейтральной среде или в вакууме. -Машиностроение, 1960. -№3. 2. Ткачев В.И., Холодный В.И., Левина И.Н. Работоспособность сталей и сплавов в среде водорода. -Львов: ФМИ НАНУ - С.19-22. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for material testing on durable strength and creep in medium of high temperature and pressure gases
Автори англійськоюVytvytskyi Viktor Ivanovych, Hrebeniuk Stanislav Oleksiiovych, Berezhnytska Mariia Pylypivna, Khrunyk Roman Andriovych
Назва патенту російськоюУстановка для испытания металлов на долговременную прочность и ползучесть в среде газов высоких температур и давлений
Автори російськоюВитвицкий Виктор Иванович, Гребенюк Станислав Алексеевич, Бережницкая Мария Филипповна, Хруник Роман Андреевич
МПК / Мітки
МПК: G01N 3/32, G01N 3/10, G01N 3/08, G01N 3/18
Мітки: підвищених, газів, установка, тисків, середовищі, випробувань, температур, повзучість, довготривалу, міцність, металів
