Пристрій контролю розподілу поверхневої температури робочих граней тем пельтьє

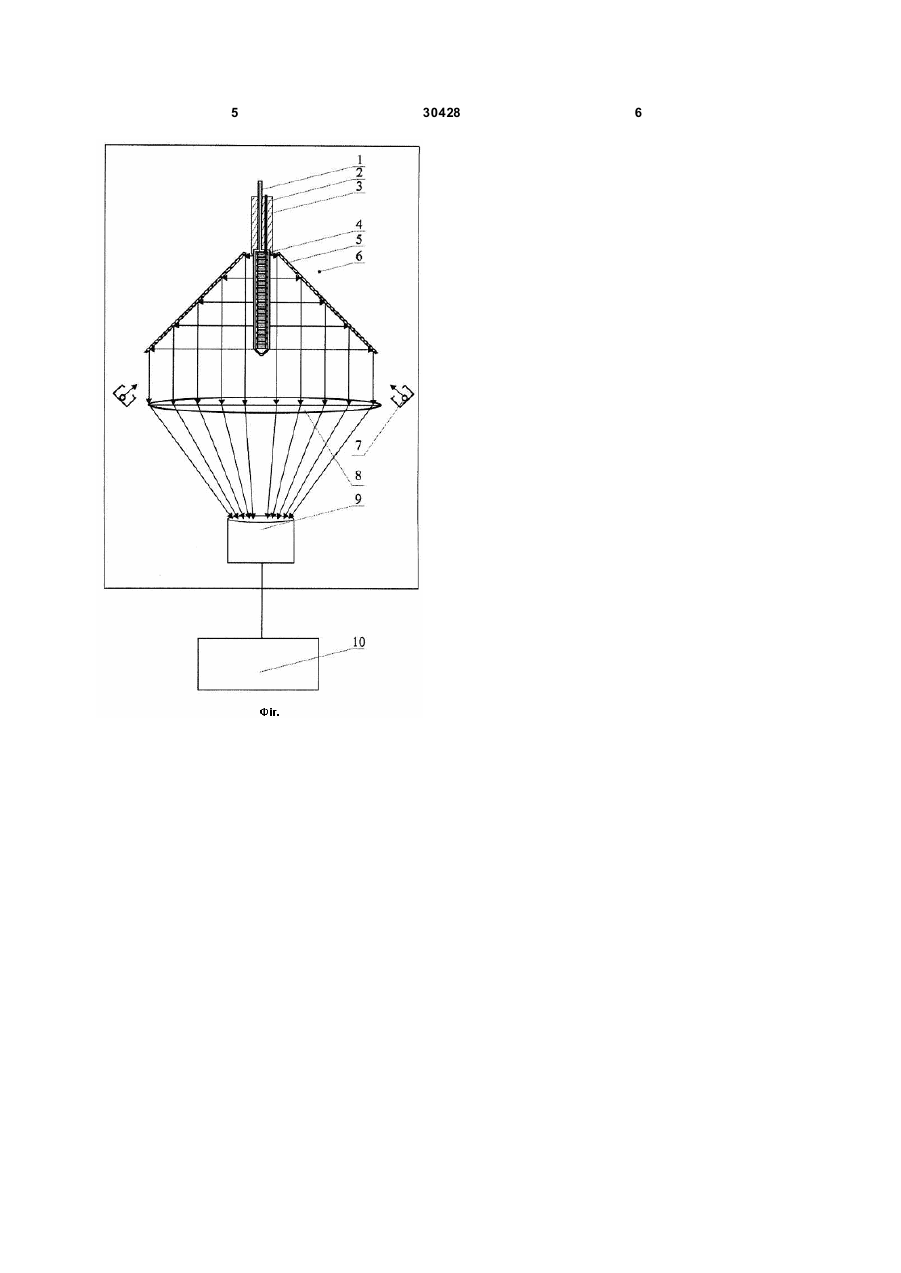

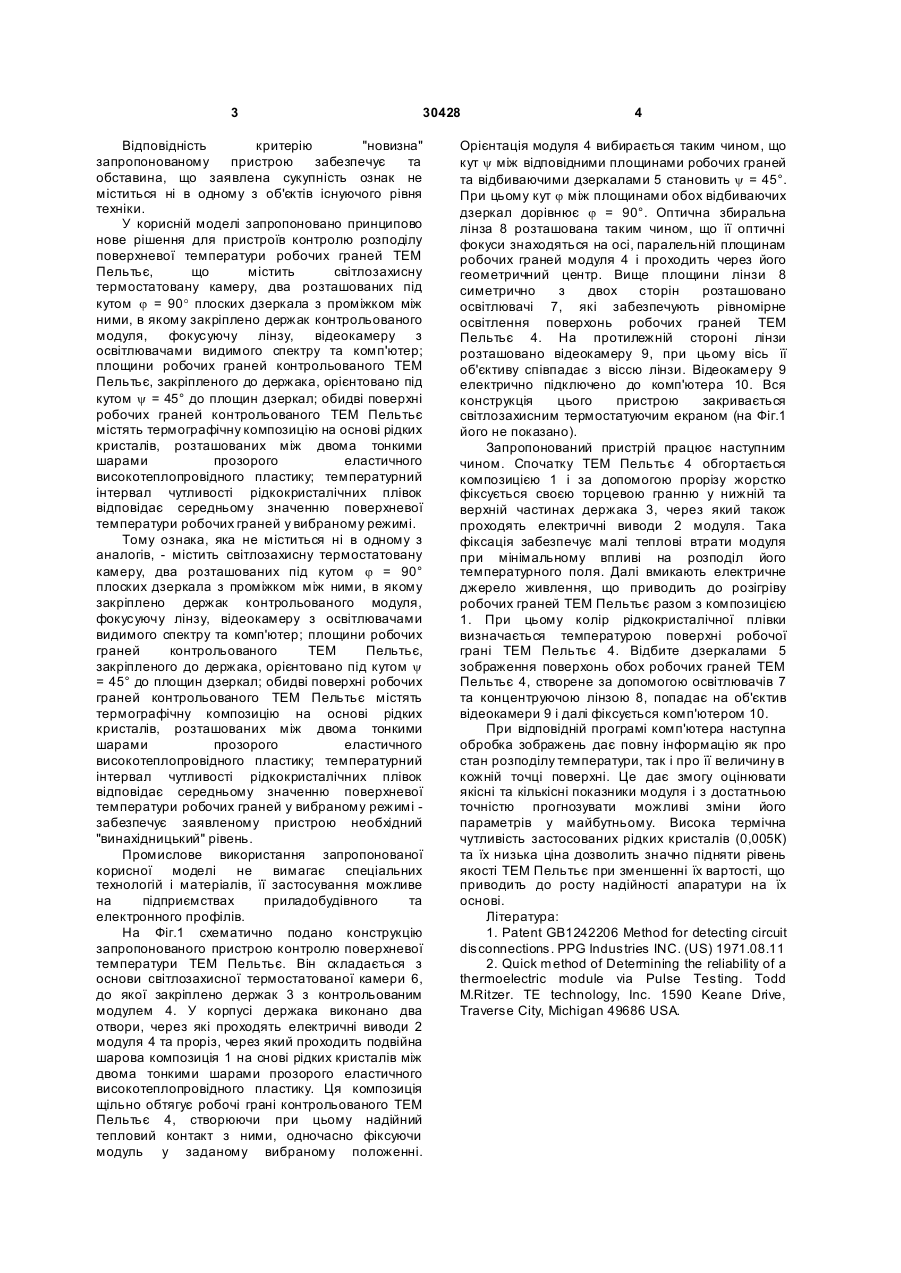

1. Пристрій контролю розподілу поверхневої температури робочих граней ТЕМ Пельтьє, який відрізняє ться тим, що містить світлозахисну термостатовану камеру, два розташованих під кутом j = 90° плоских дзеркала з проміжком між ними, в якому закріплено держак контрольованого модуля, фокусуючу лінзу, відеокамеру з освітлювачами видимого спектра та комп'ютер. 2. Пристрій контролю за пп. 1 та 2, який відрізняє ться тим, що площини робочих граней 3 30428 Відповідність критерію "новизна" запропонованому пристрою забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки. У корисній моделі запропоновано принципово нове рішення для пристроїв контролю розподілу поверхневої температури робочих граней ТЕМ Пельтьє, що містить світлозахисну термостатовану камеру, два розташованих під кутом j = 90° плоских дзеркала з проміжком між ними, в якому закріплено держак контрольованого модуля, фокусуючу лінзу, відеокамеру з освітлювачами видимого спектру та комп'ютер; площини робочих граней контрольованого ТЕМ Пельтьє, закріпленого до держака, орієнтовано під кутом y = 45° до площин дзеркал; обидві поверхні робочих граней контрольованого ТЕМ Пельтьє містять термографічну композицію на основі рідких кристалів, розташованих між двома тонкими шарами прозорого еластичного високотеплопровідного пластику; температурний інтервал чутливості рідкокристалічних плівок відповідає середньому значенню поверхневої температури робочих граней у вибраному режимі. Тому ознака, яка не міститься ні в одному з аналогів, - містить світлозахисну термостатовану камеру, два розташованих під кутом j = 90° плоских дзеркала з проміжком між ними, в якому закріплено держак контрольованого модуля, фокусуючу лінзу, відеокамеру з освітлювачами видимого спектру та комп'ютер; площини робочих граней контрольованого ТЕМ Пельтьє, закріпленого до держака, орієнтовано під кутом y = 45° до площин дзеркал; обидві поверхні робочих граней контрольованого ТЕМ Пельтьє містять термографічну композицію на основі рідких кристалів, розташованих між двома тонкими шарами прозорого еластичного високотеплопровідного пластику; температурний інтервал чутливості рідкокристалічних плівок відповідає середньому значенню поверхневої температури робочих граней у вибраному режимі забезпечує заявленому пристрою необхідний "винахідницький" рівень. Промислове використання запропонованої корисної моделі не вимагає спеціальних технологій і матеріалів, її застосування можливе на підприємствах приладобудівного та електронного профілів. На Фіг.1 схематично подано конструкцію запропонованого пристрою контролю поверхневої температури ТЕМ Пельтьє. Він складається з основи світлозахисної термостатованої камери 6, до якої закріплено держак 3 з контрольованим модулем 4. У корпусі держака виконано два отвори, через які проходять електричні виводи 2 модуля 4 та проріз, через який проходить подвійна шарова композиція 1 на снові рідких кристалів між двома тонкими шарами прозорого еластичного високотеплопровідного пластику. Ця композиція щільно обтягує робочі грані контрольованого ТЕМ Пельтьє 4, створюючи при цьому надійний тепловий контакт з ними, одночасно фіксуючи модуль у заданому вибраному положенні. 4 Орієнтація модуля 4 вибирається таким чином, що кут y між відповідними площинами робочих граней та відбиваючими дзеркалами 5 становить y = 45°. При цьому кут j між площинами обох відбиваючих дзеркал дорівнює j = 90°. Оптична збиральна лінза 8 розташована таким чином, що її оптичні фокуси знаходяться на осі, паралельній площинам робочих граней модуля 4 і проходить через його геометричний центр. Вище площини лінзи 8 симетрично з двох сторін розташовано освітлювачі 7, які забезпечують рівномірне освітлення поверхонь робочих граней ТЕМ Пельтьє 4. На протилежній стороні лінзи розташовано відеокамеру 9, при цьому вісь її об'єктиву співпадає з віссю лінзи. Відеокамеру 9 електрично підключено до комп'ютера 10. Вся конструкція цього пристрою закривається світлозахисним термостатуючим екраном (на Фіг.1 його не показано). Запропонований пристрій працює наступним чином. Спочатку ТЕМ Пельтьє 4 обгортається композицією 1 і за допомогою прорізу жорстко фіксується своєю торцевою гранню у нижній та верхній частинах держака 3, через який також проходять електричні виводи 2 модуля. Така фіксація забезпечує малі теплові втрати модуля при мінімальному впливі на розподіл його температурного поля. Далі вмикають електричне джерело живлення, що приводить до розігріву робочих граней ТЕМ Пельтьє разом з композицією 1. При цьому колір рідкокристалічної плівки визначається температурою поверхні робочої грані ТЕМ Пельтьє 4. Відбите дзеркалами 5 зображення поверхонь обох робочих граней ТЕМ Пельтьє 4, створене за допомогою освітлювачів 7 та концентруючою лінзою 8, попадає на об'єктив відеокамери 9 і далі фіксується комп'ютером 10. При відповідній програмі комп'ютера наступна обробка зображень дає повну інформацію як про стан розподілу температури, так і про її величину в кожній точці поверхні. Це дає змогу оцінювати якісні та кількісні показники модуля і з достатньою точністю прогнозувати можливі зміни його параметрів у майбутньому. Висока термічна чутливість застосованих рідких кристалів (0,005К) та їх низька ціна дозволить значно підняти рівень якості ТЕМ Пельтьє при зменшенні їх вартості, що приводить до росту надійності апаратури на їх основі. Література: 1. Patent GB1242206 Method for detecting circuit disconnections. PPG Industries INC. (US) 1971.08.11 2. Quick method of Determining the reliability of a thermoelectric module via Pulse Testing. Todd M.Ritzer. ТЕ technology, Inc. 1590 Keane Drive, Traverse City, Michigan 49686 USA. 5 30428 6
