Установка для культивування мікроорганізмів

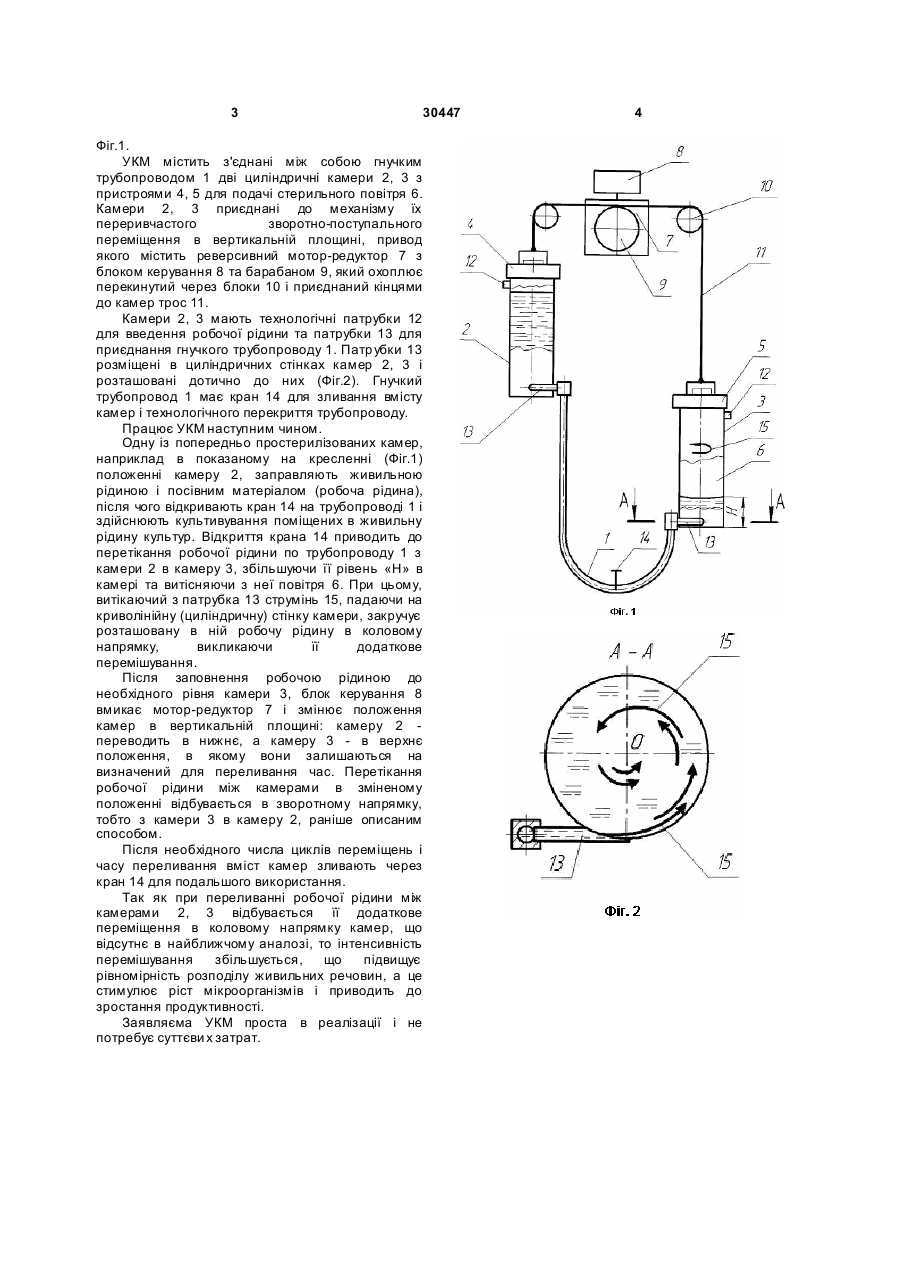

Установка для культивування мікроорганізмів, що містить з'єднані між собою в нижній частині гнучким трубопроводом дві циліндричні камери з технологічними патрубками, патрубками для приєднання гнучкого трубопроводу і пристроями для подачі стерильного повітря, а також механізм зворотно-поступального переміщення камер у вертикальній площині, яка відрізняється тим, що патрубки для приєднання гнучкого трубопроводу розміщені в циліндричних стінках камер і розташовані дотично до них. (19) (21) u200712419 (22) 08.11.2007 (24) 25.02.2008 (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, UA, КАРАЧУН ВОЛОДИ МИР ВОЛОДИ МИРОВИЧ, U A, МЕЛЬНИК ВІКТОРІЯ МИКОЛАЇВН А, U A, ЗЛОЧЕВСЬКА Н АТАЛІЯ КОСТЯНТИНІВНА, U A, КОСТИК СЕРГІЙ ІГОРОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A (56) 3 30447 Фіг.1. УКМ містить з'єднані між собою гнучким трубопроводом 1 дві циліндричні камери 2, 3 з пристроями 4, 5 для подачі стерильного повітря 6. Камери 2, 3 приєднані до механізму їх переривчастого зворотно-поступального переміщення в вертикальній площині, привод якого містить реверсивний мотор-редуктор 7 з блоком керування 8 та барабаном 9, який охоплює перекинутий через блоки 10 і приєднаний кінцями до камер трос 11. Камери 2, 3 мають технологічні патрубки 12 для введення робочої рідини та патрубки 13 для приєднання гнучкого трубопроводу 1. Патр убки 13 розміщені в циліндричних стінках камер 2, 3 і розташовані дотично до них (Фіг.2). Гнучкий трубопровод 1 має кран 14 для зливання вмісту камер і технологічного перекриття трубопроводу. Працює УКМ наступним чином. Одну із попередньо простерилізованих камер, наприклад в показаному на кресленні (Фіг.1) положенні камеру 2, заправляють живильною рідиною і посівним матеріалом (робоча рідина), після чого відкривають кран 14 на трубопроводі 1 і здійснюють культивування поміщених в живильну рідину культур. Відкриття крана 14 приводить до перетікання робочої рідини по трубопроводу 1 з камери 2 в камеру 3, збільшуючи її рівень «Н» в камері та витісняючи з неї повітря 6. При цьому, витікаючий з патрубка 13 струмінь 15, падаючи на криволінійну (циліндричну) стінку камери, закручує розташовану в ній робочу рідину в коловому напрямку, викликаючи її додаткове перемішування. Після заповнення робочою рідиною до необхідного рівня камери 3, блок керування 8 вмикає мотор-редуктор 7 і змінює положення камер в вертикальній площині: камеру 2 переводить в нижнє, а камеру 3 - в верхнє положення, в якому вони залишаються на визначений для переливання час. Перетікання робочої рідини між камерами в зміненому положенні відбувається в зворотному напрямку, тобто з камери 3 в камеру 2, раніше описаним способом. Після необхідного числа циклів переміщень і часу переливання вміст камер зливають через кран 14 для подальшого використання. Так як при переливанні робочої рідини між камерами 2, 3 відбувається її додаткове переміщення в коловому напрямку камер, що відсутнє в найближчому аналозі, то інтенсивність перемішування збільшується, що підвищує рівномірність розподілу живильних речовин, а це стимулює ріст мікроорганізмів і приводить до зростання продуктивності. Заявляєма УКМ проста в реалізації і не потребує суттєви х затрат. 4
