Навантажувач-роздавач кормів
Формула / Реферат
1. Погрузчик-раздатчик кормов, содержащий грейферный захват со сменными рабочими органами, смонтированный посредством шарнирно-рычажной системы с приводом от гидроцилиндров в задней части мобильного средства, к которому присоединен установленный на колесном ходу кузов, отличающийся тем, что кузов имеет форму полуцилиндра с радиусом кривизны его внутренней поверхности, превышающим радиус поворота свободных концов рабочих органов грейферного захвата относительно шарнира их крепления при размещении последнего по оси кузова.
2. Погрузчик-раздатчик по п.1 отличающийся тем, что кузов выполнен из пластмассы, по краям которого закреплены металлические планки и детали для закрепления кузова на шасси.
3. Погрузчик-раздатчик по п.1, 2 отличающийся тем, что его рабочие органы на грейферном захвате выполнены сменными для различных видов корма.
Текст

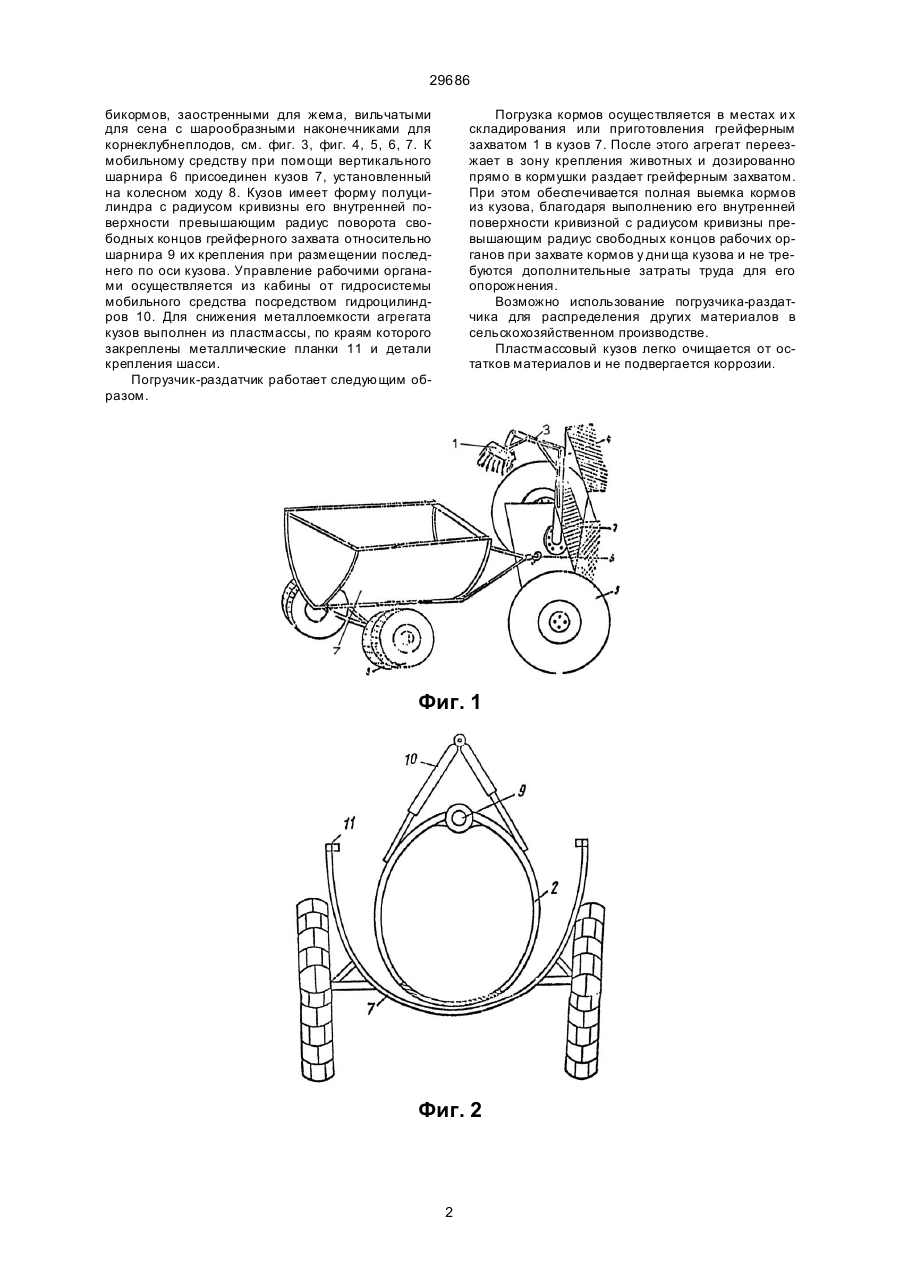

1. Погрузчик-раздатчик кормов, содержащий грейферный захват со сменными рабочими органами, смонтированный посредством шарнирнорычажной системы с приводом от гидроцилиндров в задней части мобильного средства, к которому присоединен установленный на колесном ходу кузов, отличающийся тем, что кузов имеет форму 29686 бикормов, заостренными для жема, вильчатыми для сена с шарообразными наконечниками для корнеклубнеплодов, см. фиг. 3, фиг. 4, 5, 6, 7. К мобильному средству при помощи вертикального шарнира 6 присоединен кузов 7, установленный на колесном ходу 8. Кузов имеет форму полуцилиндра с радиусом кривизны его внутренней поверхности превышающим радиус поворота свободных концов грейферного захвата относительно шарнира 9 их крепления при размещении последнего по оси кузова. Управление рабочими органами осуществляется из кабины от гидросистемы мобильного средства посредством гидроцилиндров 10. Для снижения металлоемкости агрегата кузов выполнен из пластмассы, по краям которого закреплены металлические планки 11 и детали крепления шасси. Погрузчик-раздатчик работает следующим образом. Погрузка кормов осуществляется в местах и х складирования или приготовления грейферным захватом 1 в кузов 7. После этого агрегат переезжает в зону крепления животных и дозированно прямо в кормушки раздает грейферным захватом. При этом обеспечивается полная выемка кормов из кузова, благодаря выполнению его внутренней поверхности кривизной с радиусом кривизны превышающим радиус свободных концов рабочих органов при захвате кормов у дни ща кузова и не требуются дополнительные затраты труда для его опорожнения. Возможно использование погрузчика-раздатчика для распределения других материалов в сельскохозяйственном производстве. Пластмассовый кузов легко очищается от остатков материалов и не подвергается коррозии. Фиг. 1 Фиг. 2 2 29686 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюFeed dispensing loader
Автори англійськоюFilippov Vladlen Havrylovych
Назва патенту російськоюПогрузчик-раздатчик кормов
Автори російськоюФилиппов Владлен Гаврилович
МПК / Мітки
МПК: A01K 5/00
Мітки: кормів, навантажувач-роздавач
Код посилання
<a href="https://ua.patents.su/3-29686-navantazhuvach-rozdavach-kormiv.html" target="_blank" rel="follow" title="База патентів України">Навантажувач-роздавач кормів</a>
