Змішувач-роздавач кормів

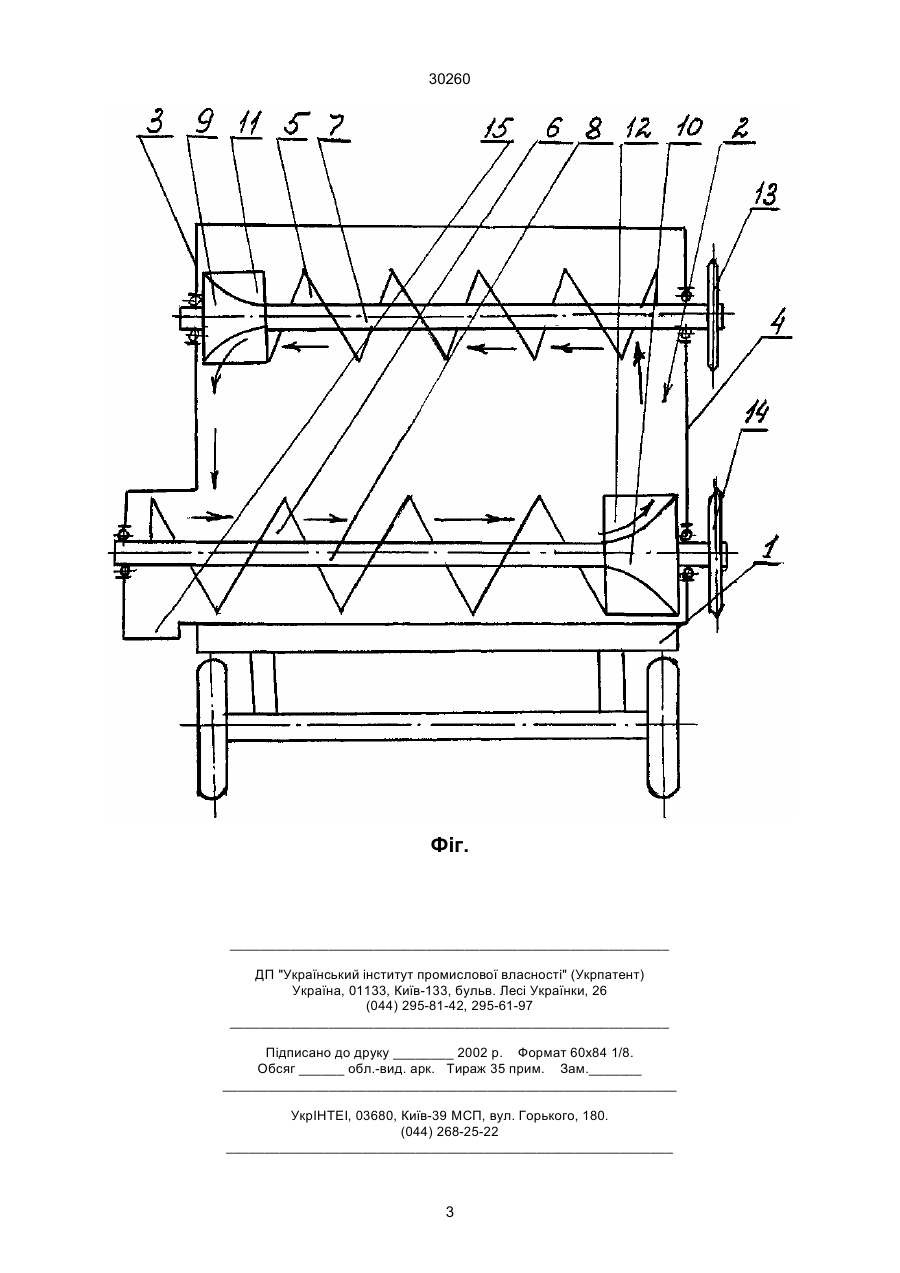

1. Змішувач-роздавач кормів, який включає встановлений на мобільній рамі бункер з торцевими стінками, поздовжньо розміщені всередині бун 30260 вих компонентів, чим досягається підсилення виштовхування часток кормових компонентів в шари матеріалу, які знаходяться зверху або знизу гвинтових конвеєрів і, як наслідок, підвищення якості кормосуміші і зменшення тривалості змішування, уникнення навантажень на підшипникові вузли та їх ущільнюючі елементи, чим підвищується технічна надійність змішувача-роздавача кормів та зменшується енергоємність процесу змішування. Вказана задача вирішується за рахунок того, що в змішувачі-роздавачі кормів, який включає встановлений на мобільній рамі бункер з торцевими стінками, поздовжньо розміщені всередині бункера верхні і нижні гвинтові конвеєри з валами, радіально закріплені на кінцях валів всередині бункера з боку торцевих стінок, в напрямку транспортування матеріалу гвинтовими конвеєрами, лопаті і приводи, вали гвинтових конвеєрів на кінцях, в місцях кріплення лопатей, виконані такими, що розширюються в бік торцевих стінок бункера. Крім цього, розширені частини кінців валів можуть бути виконаними у вигляді зрізаних в площині горизонтальних осей однопорожнинних гіперболоїдів більші основи яких повернені в бік торцевих стінок бункера. При цьому виконання валів гвинтових конвеєрів на кінцях, в місцях кріплення лопатей, такими, що розширюються в бік торцевих стінок бункера дозволяє переламати (відхилити) напрям дії осьових зусиль які розвивають гвинтові конвеєри при транспортуванні матеріалу, а також переламати (відхилити) напрям руху (траєкторію) цього матеріалу від осьового. Таким чином, переламані осьові зусилля направляються на підсилення ефекту виштовхування часток кормових компонентів радіальними лопатями і проникнення їх в шари матеріалу, які знаходяться зверху або знизу гвинтових конвеєрів. Відхилення напрямку (траєкторії) руху матеріалу від осьового полегшує роботу радіальних лопатей і найкращі умови проникнення часток кормових компонентів в шари матеріалу, які знаходяться зверху або знизу гвинтових конвеєрів, а також виключає тертя матеріалу об торцеві стінки бункера і дію осьових зусиль на підшипникові вузли та елементи їх ущільнення, А все це забезпечує підвищення якості кормосуміші і зменшення тривалості її приготування, уникнення тертя матеріалу об торцеві стінки бункера і навантажень на підшипникові вузли та їх ущільнюючі елементи, чим забезпечується підвищення технічної надійності змішувача-роздавача кормів та зменшення енергоємності процесу змішування. Виконанням розширених частин кінців валів у вигляді зрізаних в площині горизонтальних осей однопорожнинних гіперболоїдів більші основи яких повернені в бік торцевих стінок бункера забезпечується таке відхилення (зміна напрямку руху матеріалу) від осьового напрямку при якому забезпечується найкращі кути входження (найкраще проникнення) часток матеріалу які знаходяться зверху або знизу гвинтів при виштовхуванні їх радіальними лопатями і мінімальне тертя цього матеріалу об торцеві стінки бункера, а це знову ж таки, веде до додаткового покращення якості суміші, скорочення тривалості змішування і зменшення енергоємності. На фігурі схематично зображено загальний вигляд змішувача-роздавача кормів. Змішувач-роздавач кормів включає мобільну раму 1, на якій встановлено бункер 2 з торцевими стінками 3 і 4. Всередині бункера 2 поздовжньо розміщені верхні 5 і нижні 6 гвинтові конвеєри з валами 7 і 8. Кінці валів 7 і 8 мають розширення 9 і 10 до яких радіально прикріплені лопаті 11 і 12. Розширені частини 9 і 10 валів 7 і 8 виконані у вигляді зрізаних в площині горизонтальних осей однопорожнинних гіперболоїдів більші основи яких повернені в бік торцевих стінок 3 і 4 бункера 2. Змішувач-роздавач кормів включає також приводи 13 і 14 і вивантажувальне вікно 15. Змішувач-роздавач кормів працює так. Після завантаження подрібнених кормових компонентів в бункер 2 включаються приводи 13 і 14. В процесі обертання нижнього гвинтового конвеєра 6 подрібнений матеріал транспортується ним в напрямку торцевої стінки 4 бункера 2. Потрапивши на розширену частину (гіперболоїдну поверхню) 10 кінця вала 8 гвинтового конвеєра 6 частки матеріалу змінюють траєкторії руху (відхиляються від осьового напрямку) і за допомогою лопатей 12 виштовхуються в шари, які знаходяться над гвинтовим конвеєром 6. При цьому переламані осьові зусилля, які розвиває гвинтовий конвеєр також переламуються і направляються на підсилення виштовхування часток матеріалу лопатями 12. Проникаючи в шари матеріалу, який знаходиться зверху гвинтового конвеєра 6 частки кормових компонентів інтенсивно перемішуються і поступають в зону дії верхнього гвинтового конвеєра 5 яким транспортуються до торцевої стінки 3 бункера 2. Потрапивши на розширену частину (гіперболоїдну поверхню) 9 кінця вала 7 гвинтового конвеєра 5 частки матеріалу знову змінюють траєкторії руху і за допомогою лопатей 11 виштовхуються в шари, які знаходяться під гвинтовим конвеєром 5. Проникаючи в шари матеріалу, які знаходяться під гвинтовим конвеєром 5 частки кормових компонентів інтенсивно перемішуються і поступають в зону дії нижнього гвинтового конвеєра 6. Далі процес змішування повторюється. При цьому, завдяки удосконаленню конструктивнотехнологічної схеми і новій сукупності конструктивних елементів досягається підвищення якості кормосуміші і зменшення тривалості її приготування, уникнення тертя матеріалу об торцеві стінки 3 і 4 бункера 2 і навантажень на підшипникові вузли та їх ущільнюючі елементи, чим забезпечується підвищення технічної надійності змішувача-роздавача кормів та зменшення енергоємності процесу. Після досягнення необхідної якості кормосуміші процес змішування припиняється. Далі змінюється напрям обертання нижнього гвинтового конвеєра 6 на зворотній і за його допомогою приводиться видача готової кормосуміші через вивантажувальне вікно 15. 2 30260 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
