Змішувач кормів
Формула / Реферат
Змішувач кормів, що містить корпус із завантажувальною та вивантажувальною горловинами і обертові вали з лопатками, які у спільній зоні їх дії розміщені одні між одними у почерговій послідовності під змінним кутом до площин, перпендикулярних їх осям, який відрізняється тим, що завантажувальна горловина розміщена на корпусі з одного боку відносно повздовжньої його осі, а розвантажувальна горловина розміщена під корпусом з протилежного боку, причому лопатки на обертових валах встановлені так, що кожні дві сусідні лопатки обох обертових валів повернуті в бік вивантажувальної горловини, кожна ж наступна за ними повернута в протилежний бік.
Текст

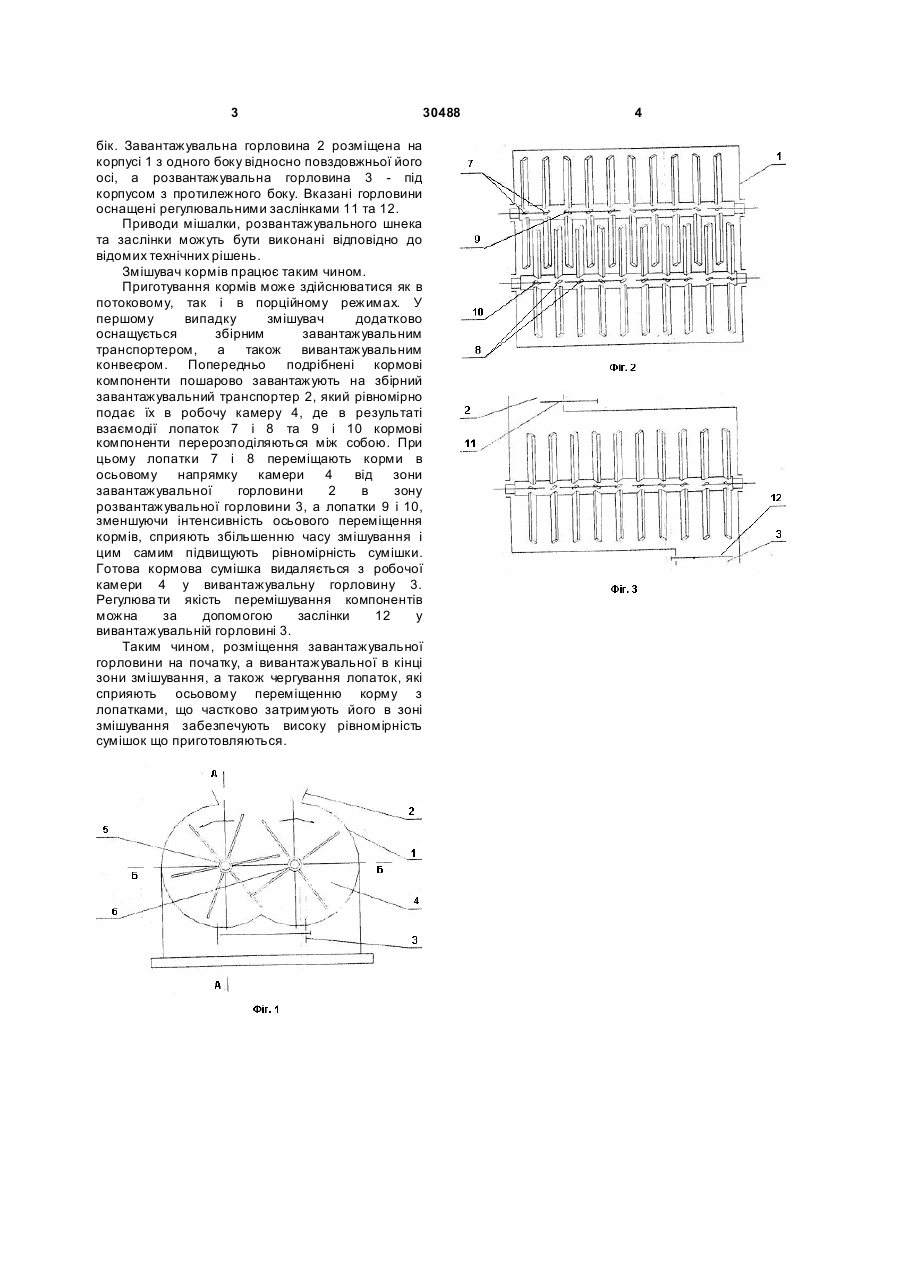

Змішувач кормів, що містить корпус із завантажувальною та вивантажувальною горловинами і обертові вали з лопатками, які у спільній зоні їх дії розміщені одні між одними у 3 30488 бік. Завантажувальна горловина 2 розміщена на корпусі 1 з одного боку відносно повздовжньої його осі, а розвантажувальна горловина 3 - під корпусом з протилежного боку. Вказані горловини оснащені регулювальними заслінками 11 та 12. Приводи мішалки, розвантажувального шнека та заслінки можуть бути виконані відповідно до відомих технічних рішень. Змішувач кормів працює таким чином. Приготування кормів може здійснюватися як в потоковому, так і в порційному режимах. У першому випадку змішувач додатково оснащується збірним завантажувальним транспортером, а також вивантажувальним конвеєром. Попередньо подрібнені кормові компоненти пошарово завантажують на збірний завантажувальний транспортер 2, який рівномірно подає їх в робочу камеру 4, де в результаті взаємодії лопаток 7 і 8 та 9 і 10 кормові компоненти перерозподіляються між собою. При цьому лопатки 7 і 8 переміщають корми в осьовому напрямку камери 4 від зони завантажувальної горловини 2 в зону розвантажувальної горловини 3, а лопатки 9 і 10, зменшуючи інтенсивність осьового переміщення кормів, сприяють збільшенню часу змішування і цим самим підвищують рівномірність сумішки. Готова кормова сумішка видаляється з робочої камери 4 у вивантажувальну горловину 3. Регулюва ти якість перемішування компонентів можна за допомогою заслінки 12 у вивантажувальній горловині 3. Таким чином, розміщення завантажувальної горловини на початку, а вивантажувальної в кінці зони змішування, а також чергування лопаток, які сприяють осьовому переміщенню корму з лопатками, що частково затримують його в зоні змішування забезпечують високу рівномірність сумішок що приготовляються. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer of fodders
Автори англійськоюRevenko Ivan Ivanovych, Revenko Yulii Ivanovych
Назва патенту російськоюСмеситель кормов
Автори російськоюРевенко Иван Иванович, Ревенко Юлий Иванович
МПК / Мітки
МПК: B01F 7/00
