Змішувач-роздавач кормів
Формула / Реферат
Змішувач-роздавач кормів, що має ходову раму з бункером із завантажувальною та вивантажувальною горловинами, в якому розміщені один над одним обертові вали з лопатками, які у спільній зоні їх дії встановлені одні між одними у почерговій послідовності під змінним кутом до площин, перпендикулярних їх осям, який відрізняється тим, що завантажувальна горловина розміщена на бункері з одного боку відносно повздовжньої його осі, вивантажувальна горловина - під бункером з протилежного боку, а лопатки встановлені так, що кожні дві сусідні лопатки обох валів повернуті в бік розвантажувальної горловини, кожна ж наступна за ними - в протилежний бік, причому кількість лопаток та їх рядів на верхньому валу менші, ніж на нижньому.
Текст

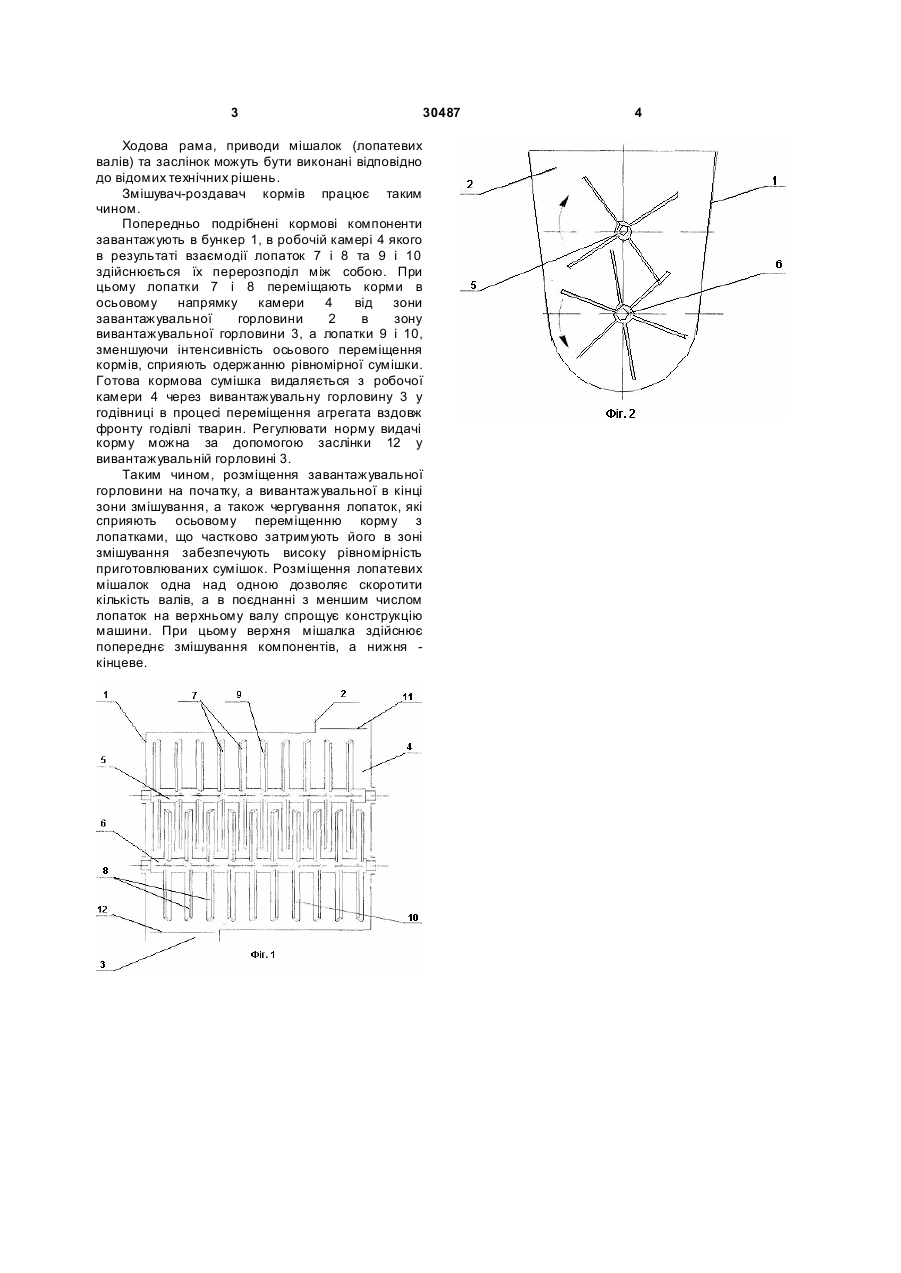

Змішувач-роздавач кормів, що має ходову раму з бункером із завантажувальною та вивантажувальною горловинами, в якому розміщені один над одним обертові вали з лопатками, які у спільній зоні їх дії встановлені 3 30487 Ходова рама, приводи мішалок (лопатевих валів) та заслінок можуть бути виконані відповідно до відомих технічних рішень. Змішувач-роздавач кормів працює таким чином. Попередньо подрібнені кормові компоненти завантажують в бункер 1, в робочій камері 4 якого в результаті взаємодії лопаток 7 і 8 та 9 і 10 здійснюється їх перерозподіл між собою. При цьому лопатки 7 і 8 переміщають корми в осьовому напрямку камери 4 від зони завантажувальної горловини 2 в зону вивантажувальної горловини 3, а лопатки 9 і 10, зменшуючи інтенсивність осьового переміщення кормів, сприяють одержанню рівномірної сумішки. Готова кормова сумішка видаляється з робочої камери 4 через вивантажувальну горловину 3 у годівниці в процесі переміщення агрегата вздовж фронту годівлі тварин. Регулювати норму видачі корму можна за допомогою заслінки 12 у вивантажувальній горловині 3. Таким чином, розміщення завантажувальної горловини на початку, а вивантажувальної в кінці зони змішування, а також чергування лопаток, які сприяють осьовому переміщенню корму з лопатками, що частково затримують його в зоні змішування забезпечують високу рівномірність приготовлюваних сумішок. Розміщення лопатевих мішалок одна над одною дозволяє скоротити кількість валів, а в поєднанні з меншим числом лопаток на верхньому валу спрощує конструкцію машини. При цьому верхня мішалка здійснює попереднє змішування компонентів, а нижня кінцеве. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMixer-distributor of fodders
Автори англійськоюRevenko Ivan Ivanovych, Revenko Yulii Ivanovych
Назва патенту російськоюСмеситель-раздатчик кормов
Автори російськоюРевенко Иван Иванович, Ревенко Юлий Иванович
МПК / Мітки
Мітки: змішувач-роздавач, кормів
