Захисна пробка

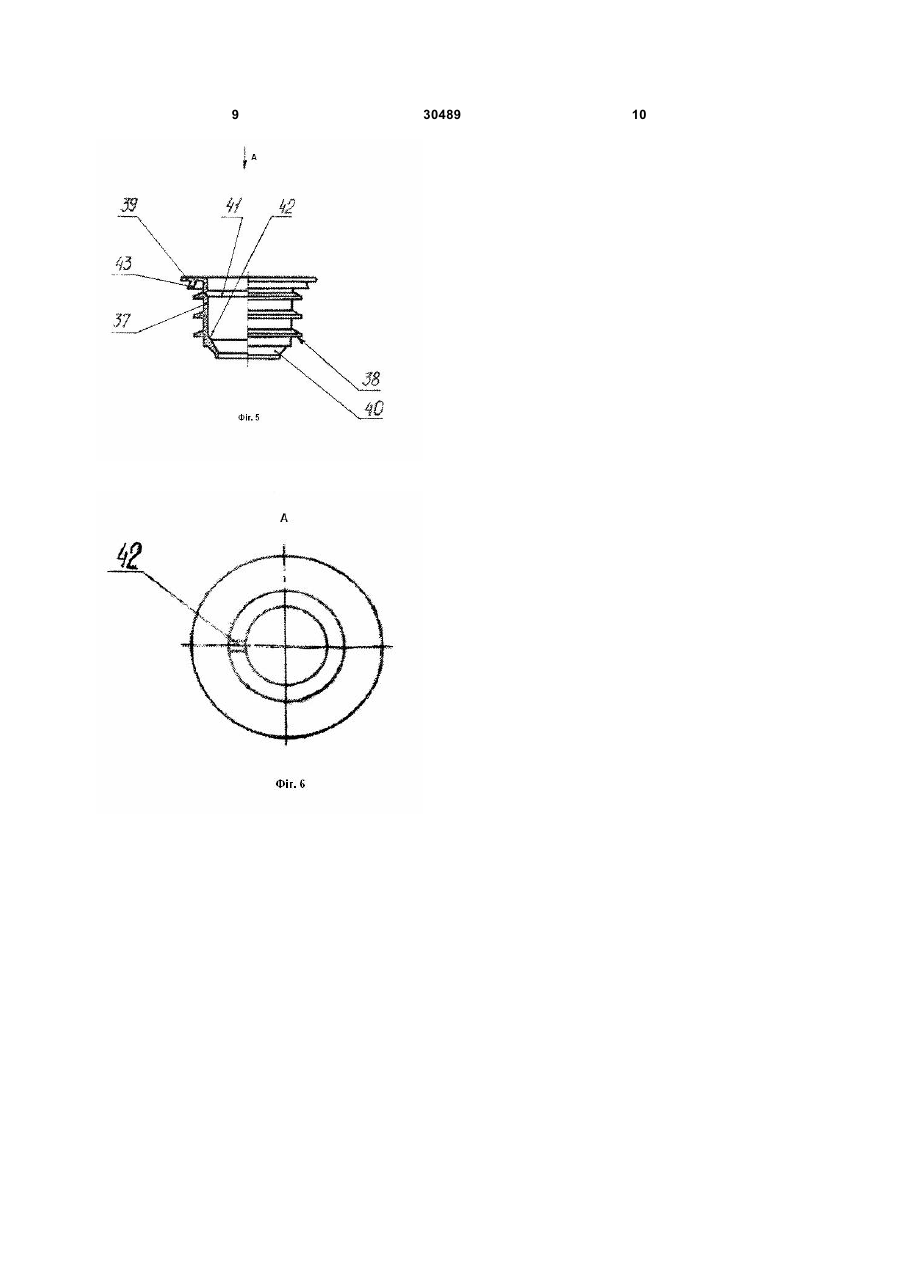

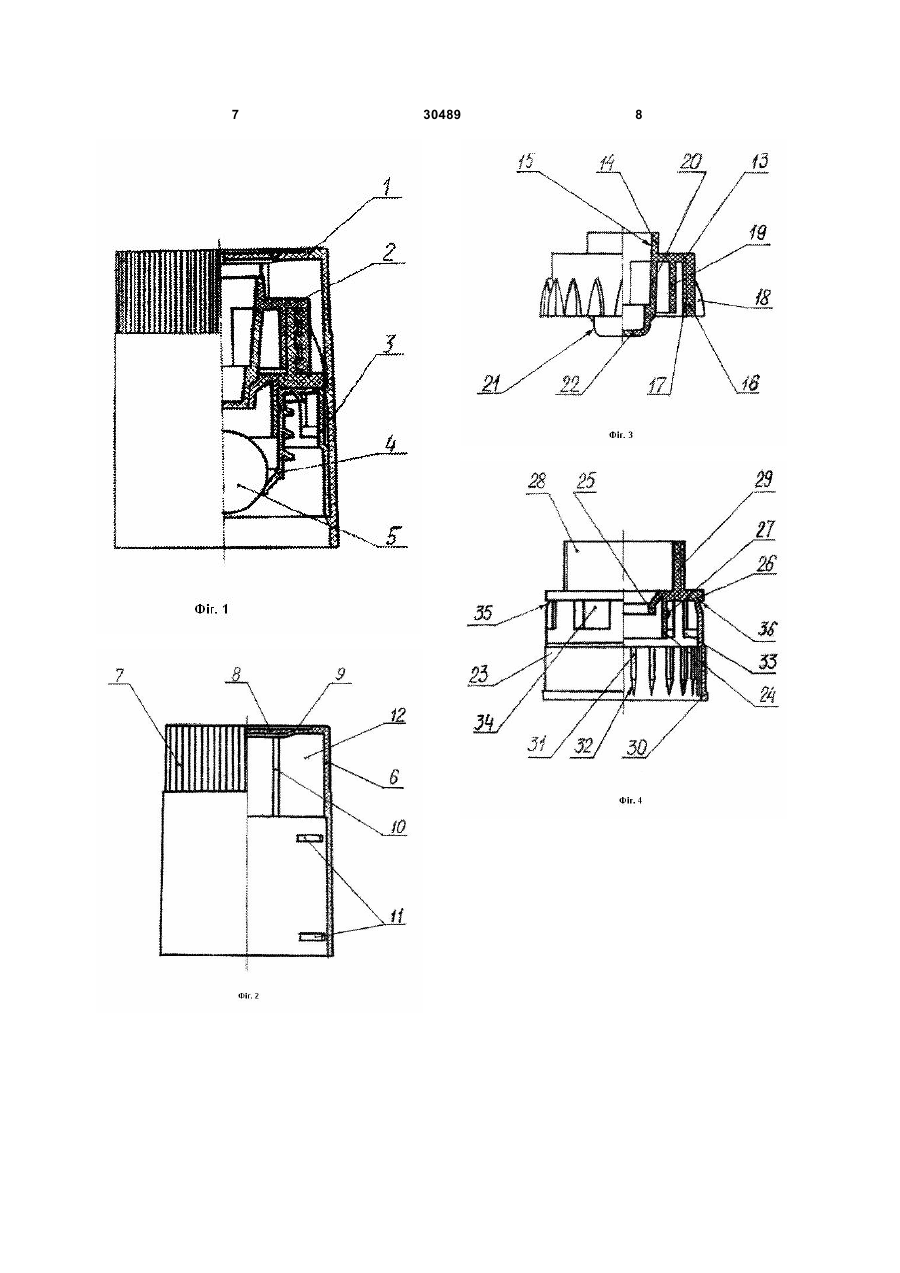

Захисна пробка, яка має корпус із юбкою і розташованим на його торцевій поверхні відривним елементом, усередині якого у верхній частині розташовані шліци, а в ніжній частині стопорні виступи, кришку з патрубком на торцевій поверхні для зливу рідини, що має по колу кришки зовнішню юбку з різьбою на її внутрішній поверхні і шліцами на її зовнішній поверхні, співвісно їй розташовану внутрішню юбку, зливну втулку, що має співвісно розташовані внутрішню і зовнішню юбки, сполучені торцевою поверхнею, на внутрішній частині зовнішньої юбки виконані ребра і вище за них виступи для радіальної фіксації пробки на пляшці, причому у верхній частині зливної втулки співвісно юбкам виконаний U 2 (19) 1 3 Першим недоліком цієї пробки є можливість протікання рідини по різьбленню. При нахилі пляшки шийкою вниз рідина потрапляє в порожнину кришки і при порушенні технологічних режимів литва під тиском при виготовленні деталей можливий зазор між внутрішньою спідницею кришки і внутрішньою поверхнею кільцевого виступу зливної втулки, в який і просочується рідина, навіть при хорошій герметичності між конічною кільцевою поверхнею зливної втулки і отвором патрубка кришки. Другим недоліком цієї пробки є нещільне з'єднання між внутрішньою спідницею зливної втулки і внутрішньою поверхнею ущільнюючої втулки, що приводить до випадання ущільнюючої втулки при транспортуванні пробки, а також приводить до підтікання рідини з під зливної втулки. Третім недоліком є залипання замикаючого клапану до ущільнюючої втулки під час використання пляшки з рідиною за призначенням. Четвертим недоліком є ненадійна фіксація зливної втулки в корпусі при порушенні технологічних режимів литва під тиском при виготовленні деталей, недоливу стопорних виступів та можливість зриву корпусу із спідниці. П'ятим недоліком є поганий захід ребер зливної втулки, в проміжку між шліцами на пляшці, призначеними для радіальної фіксації захисної пробки на пляшці, що приводить до збільшення зусилля одягання пробки на пляшку. Завданнями корисної моделі є створення такої захисної пробки, що запобігає: 1. Підтіканню з під пробки. 2. Нещільності з'єднання між внутрішньою спідницею зливної втулки з внутрішньою поверхнею ущільнюючої втулки. 3. Залипанню замикаючого клапану до ущільнюючої втулки. 4. Ненадійній фіксації зливної втулки в корпусі. 5. Збільшенню зусилля одягання пробки на пляшку. Поставлені завдання вирішуються тим, що захисна пробка, що містить корпус із спідницею і рифленим обідком в його верхній частині, і розташованим на його торцевій поверхні відривним елементом, усередині якого у верхній частині є шліци, а в нижній - стопорні виступи, розташовані в два яруси, кришку з патрубком на торцевій поверхні, утворюючих отвір, по колу кришки є зовнішня спідниця з різьбою на її внутрішній поверхні і шліцами на її зовнішній поверхні, співвісно з якою розташована внутрішня спідниця, усередині якої виконані співвісні їй ребра, які нижньою частиною суміщені з верхньою частиною конічної поверхні запираючого стакану, а верхньою частиною сполучені з внутрішньою частиною торцевої поверхні, причому, внутрішня поверхня отвору патрубка, внутрішня поверхня ребра і зовнішня конічна поверхня замикаючого стакана мають одну утворюючу, зливну втулку, виконану із зовнішньою спідницею, у якої на внутрішній поверхні в нижній її частині виконані ребра, що мають заходячу частину. Вище за ребра розташовуються виступи, на стику торцевої поверхні і зовнішньої спідниці є виточка, в яку 30489 4 входить верхній стопорний виступ корпусу, співвісно зовнішній спідниці розташовані внутрішня спідниця і втулка, сполучені між собою торцевою поверхнею, на зовнішній поверхні внутрішньої спідниці виконаний кільцевий замок, у верхній частині зливної втулки співвісно спідницям і втулці виконаний кільцевий виступ з різьбленням на зовнішній поверхні, ущільнювачу втулку з ущільнювальними кільцями на її зовнішній поверхні, що мають торцеву поверхню у верхній її частині у вигляді кільця і конічною поверхнею в нижній частині для утримання негожого клапана, на внутрішній поверхні втулки є кільцева канавка, що взаємодіє з кільцевим замком зливної втулки, а на внутрішній поверхні втулки і конічної поверхні є наплив і на внутрішній частині кільця є торцеве кільце ущільнювача. Суть корисною моделі пояснюється кресленнями, де: - На Фіг.1 показана захисна пробка в зборі; - На Фіг.2 - корпус; - На Фіг.3 - кришка; - На Фіг.4 - зливна втулка; - На Фіг.5 - ущільнююча втулка; - На Фiг. 6 - ущільнююча втулка, вигляд А. Захисна пробка складається з корпусу 1, кришки 2, зливної втулки 3, ущільнюючої втулки 4, замикаючого клапана 5. Корпус 1 виконаний із спідницею 6 і рифленим обідком 7 в його верхній частині. Верхній торець корпусу 1 виконаний закритим і на ньому розташований відривний елемент 8, закріплений на корпусі перемичками 9. Усередині корпусу 1 у верхній його частині розташовані шліци 10, уздовж його осі нижче шліців на внутрішній поверхні спідниці 6 в два яруси виконані стопорні виступи 11, які розташовані перпендикулярно осі корпусу в проміжках між групами шліцами 10. Через 120° внутрішня частина спідниці 6 у верхній частині має потовщення 12, яке перевищує довжину шліців 10. Кришка 2 має торцеву поверхню 13, на якій розташовується патрубок 14 з отвором 15. По колу кришки 2 виконана зовнішня спідниця 16, що має на внутрішній поверхні різьблення 17, а на зовнішній поверхні шліци 18, які вільно взаємодіють з шліцами 10 корпусів 1. Від внутрішньої частини торцевої поверхні співвісно спідниці 16 розташовується внутрішня спідниця 19. Усередині спідниці 19 співвісно їй розташовуються щонайменше три ребра 20, які нижньою частиною суміщені з верхньою частиною конічної поверхні 21 запірного стакану 22, а верхньою частиною сполучені з внутрішньою частиною торцевої поверхні 13, причому внутрішня поверхня отвору 15 та внутрішня поверхня ребер 20 і конічній поверхні 21 мають одну створюючу. Зливна втулка 3 виконана із зовнішньою спідницею 23 і співвісною їй внутрішньою спідницею 24 і втулкою 25, сполученими між собою торцевою поверхнею 26, а на зовнішній поверхні внутрішньої спідниці 24 мається кільцевий замок. У верхній частині зливної втулки 3 співвісно спідницям 23, 24 втулки 25 виконаний кільцевий виступ 28 з різьбленням 29. Різьблення 5 29 виконане на зовнішній поверхні виступу 28 і по розмірах відповідає різьбленню 17 на кришці 2. Внутрішній діаметр кільцевого виступу 28 рівний зовнішньому діаметру спідниці 19 кришок 2. У нижній частині спідниці 23 на її зовнішній поверхні виконаний кільцевий виступ 30. На внутрішній поверхні спідниці 23, в нижній її частині виконані співвісні нею ребра 31, які мають заходячу частину 32 і розташовані вище за ребра виступи 33, над якими виконані вікна 34. На стику зовнішньої спідниці 23 і торцевій поверхні 26 є виточка 35, утворююча опорну поверхню 36. Ущільнююча втулка 4 є втулкою 37 з ущільнюючими кільцями 38. Втулка 37 має торцеву поверхню у вигляді кільця 39. У нижній частині втулка 37 має конічну поверхню 40, призначену для утримання замикаючого клапану 5. Замикаючий клапан 5 являє собою, наприклад, кульку. На внутрішній поверхні втулки 37 у верхній її частині є кільцева канавка 41, а на стику внутрішньої поверхні втулки 37 і конічній поверхні 40 виконаний наплив 42. На внутрішній частині кільця 39 є торцеве ущільнююче кільце 43. Захисну пробка збирають таким чином. Кришка 2 нагвинчується по різьбленню на зливну втулку 3. При цьому конічна поверхня 21 стакана 22 перекриває внутрішній отвір втулки 25. Зливна втулка 3 з нагвинченою на неї по різьбленню кришкою 2 вставляється в корпус 1. При цьому шліци 10 корпусів 1 входять в проміжку між шліцами 18 кришок 2, а кільцевий виступ 30 і опорна поверхня 36 зливної втулки 3 сідають на стопорні виступи 11 корпусу 1. Зливна втулка 3 встановлена з можливістю повороту щодо корпусу 1. Дана властивість забезпечено описаною вище конструкцією елементів захисної пробки. У зібраний комплект деталей вставляється ущільнююча втулка 4 зі вставленим замикаючим клапаном 5, причому кільцевий замок 27 зливної втулки 3 заходить в зачеплення з кільцевою канавкою 41 ущільнюючої втулки 4. Захисну пробку встановлюють на пляшці, при цьому верхня частина пляшки щільно входить в проміжок між зовнішньою спідницею 23 зливної втулки 3 і ущільнюючої втулки 4. Фіксація шийки пляшки відбувається за допомогою запираючих виступів 33 і ребер 31 зливної втулки 3, а частина ребра, що заходить, полегшує установку захисної пробки на пляшку за рахунок наявного ухилу. Використовують захисну пробку таким чином. Рукою повертають корпус 1 щодо пляшки із зливною втулкою 3. За рахунок взаємодії шліців 10 корпусу 1 і шліців 18 кришок 2, а також різьблення 17, 29 відбувається переміщення кришки 2 уздовж осі захисної пробки. Кришка 2 патрубком 14 видавлює відривний елемент 8, розриваючи перемички 9. Патрубок 14 виходить за межі корпусу 1 при цьому утворюється кільцевий зазор між стаканом 22 і втулкою 25, що відкриває прохід рідини з пляшки. При нахилі пляшки з рідиною замикаючий клапан 5 відділяється від пропускного отвору ущільнюючої втулки 4, забезпечуючи виливання рідини. За рахунок того, що поверхні спідниці 19 кришки 2 і кільцевого виступу 28 зливної втулки 3 30489 6 щільно прилягають одна до одної, то при повороті корпусу 1 у зворотний бік кришка 2 сідає конічною поверхнею 21 кришки 2 в отвір втулки 25 зливної втулки 3, закриваючи прохід рідини. У вертикальному положенні пляшки замикаючий клапан 5 перекриває отвір, запобігаючи повторному наливанню рідини в пляшку. Основними перевагами захисної пробки запропонованої корисної моделі щодо вирішення захисної пробки відносно захисної пробки, вибраної за прототип, є: 1. Надійна герметизація пляшки запропонованою пробкою із-за того що: а) про нахилі пляшки з рідиною рідина не потрапляє в порожнину кришки і при герметичному замиканні конічної поверхні стакана кришки отвору зливної втулки неможливе протікання рідини через різьблення б) на кільці втулки ущільнювача введено торцеве кільце ущільнювача, наявність якого забезпечує щільніше прилягання втулки ущільнювача до пляшки. 2. Більш надійна фіксація ущільнюючої втулки в зливній, завдяки введення замку між ущільнюючою і зливною втулкою, що підвищує надійність збереження цілісності захисної пробки при транспортуванні і запобігає протіканню рідини з під спідниці. 3. У запропонованій захисній пробці відсутній злипання замикаючого клапана та ущільнюючої втулки під час експлуатації пляшки, закупореної захисною пробкою, за рахунок введення напливу на внутрішній поверхні ущільнюючої втулки. 4. Надійна фіксація зливної втулки в корпусі, за рахунок введення другого ярусу стопорних виступів на корпусі. 5. Наявність заходячої частини ребер зливної втулки полегшує посадку пробки на пляшки і зменшує зусилля збірки. Оскільки деталі з яких складається захисна пробка не викликають складності виготовлення, то пропонована корисна модель відповідає критерію промислової застосовності. З метою задоволення конкретних вимог можливе внесення різних модифікацій і змін до конструкції описаної захисної пробки проте всі вони повинні бути в об'ємі справжньої корисної моделі виключно її формулою. 7 30489 8 9 30489 10
