Трифазний індукційний електрокотел

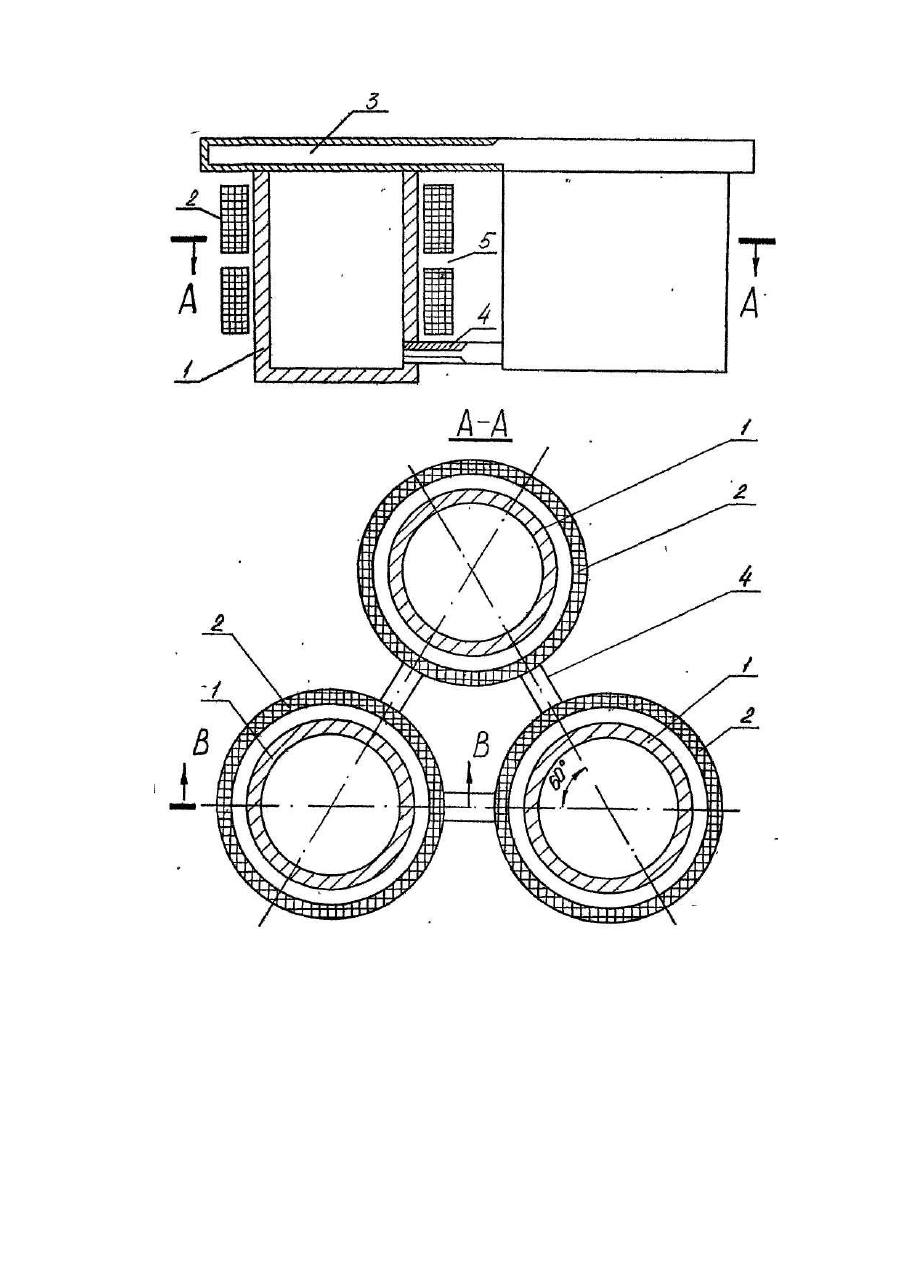

Предлагаемая полезная модель относится к индукционным нагревательным устройствам, работающим на токах промышленной или других часто тах и предназначена для получения горячей воды или пара. Наиболее близким к заявляемому устройству является трехфазный индукционный электрокотел, содержащий ярмо-бак, η-однофазных стержней магнитопроводов, кратных числу фаз, питающей сети, выполненных в виде полых стальных труб. Обмотки подключены к сети переменного тока. В нижней части электрокотла установлены ярма-трубы [Патент ГДР № 158131, Кл. F 24 D 3/02,1982]. Недостатком вышеуказанного электрокотла является высокая стоимость установки, низкий коэффициент мощности, невозможность регулирования мощности. В основу изобретения поставлена задача усовершенствования трехфазного индукционного котла, в котором за счет пространственного расположения стержней-магнитопроводов и различного диаметра ярмтруб и стержней обеспечивается возможность регулировки мощности и ее повышение, а также применение указанных выше усовершенствований позволяет упростить конструкцию и снизить себестоимость. Поставленная задача решается тем, что в трехфазном индукционном электрокотле, содержащим верхнее ярмо-бак, п-однофазных стержней-магнитопроводов, кратных числу фаз питающей сети, выполненных в виде полых стальных тр уб; обмоток, подключаемых к сети переменного тока, а в нижней части электрокотла установлены ярма-трубы, согласно полезной модели стержни установлены под углом друг к другу, а диаметр ярм-трубы меньше диаметра стержней. Снижение стоимости индукционного электрокотла осуществляется за счет уменьшения сечения провода индуктора, которое выбирается по допустимому току нагрузки. При увеличении коэффициента мощности по индуктору протекает уменьшающийся по величине тока, что позволяет уменьшить сечение провода, а это, в свою очередь, приведет к снижению стоимости установки. Дробление мощности фазы на отдельные индивидуальные зоны нагрева позволит значительно уменьшить сечение провода индуктора. Известно, что мощность нагрева проводника равна где I - ток индуктора, А; р- удельное сопротивление материала. Ом, м; I - длина проводника индуктора, м; S - сечение проводника, м 2. Имея несколько индукторов взамен одного, мы может значительно увеличить плотность тока, а следовательно, уменьшить сечение провода индуктора. Применение ярм-труб с меньшим диаметром, чем диаметры стержней позволяет улучшить условия охлаждения, а следовательно, увеличивается плотность тока. Располагая множеством катушек, рассчитанных на сетевое напряжение, можно в широких пределах регулировать мощность индукционных нагревателей. На чертеже изображена конструкция трехфазного индукционного электрокотла. Трехфазный индукционный электрокотел содержит η-однофазных стержней-маг-нитопроводов 1, кратных числу фаз питающей сети, выполненных в виде полых стальных труб, с намагничивающими обмотками 2, рассчитанными на полное сетевое напряжение. В верхней части электрокотла установлено ярмо-бак 3, а в нижней его части ярма-трубы 4, для подачи воды. Между намагничивающими обмотками 2 имеется зазор 5. Устройство работает следующим образом. Нагреваемая жидкость размешивается внутри стержней-магнитопроводов. При прохождении переменного тока по обмоткам 2 в металле стержней наводятся вихревые токи, вызывающие нагрев. Кроме того, нагрев стержней происходит за счет пере-магничивания материала. Тепловая энергия от поверхности стержней передается непосредственно нагреваемой среде. Замкнутая магнитная система, состоящая из ярма-бака 3 и нижних ярем-труб 4 каждой фазы позволяет иметь высокий коэффициент мощности, а генерация тепловой энергии в теле стержней, омываемой нагреваемой средой, высокий коэффициент полезного действия. Наличие обмоток 2 кратным числу фаз позволяет в широком диапазоне регулировать мощность электрокотла. Отсутствие нижнего бака и наличие воздушного зазора 5 между обмотками 2 способствует лучшему охлаждению индукторов, что позволяет уменьшить сечение провода.
