Індукційний пристрій високої напруги

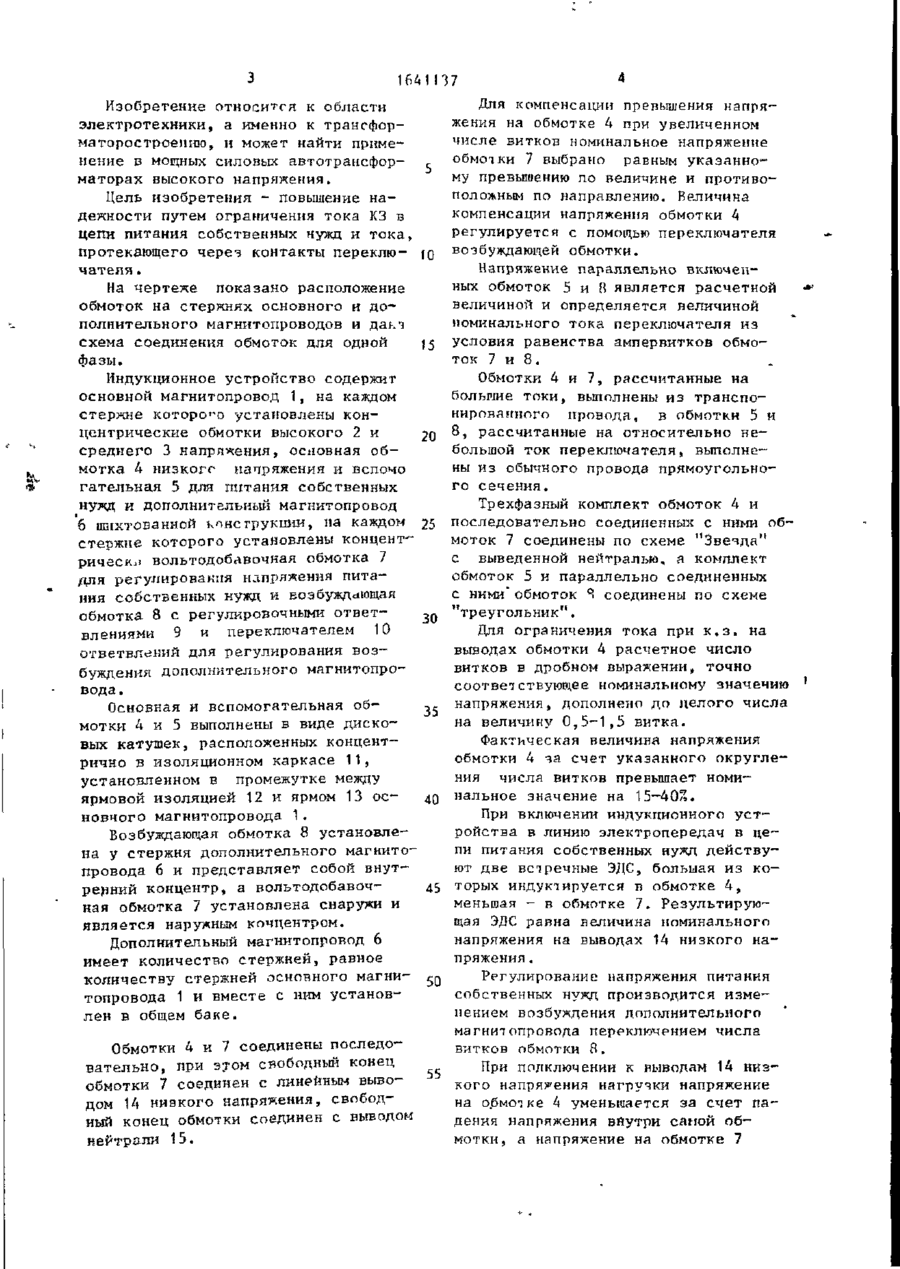

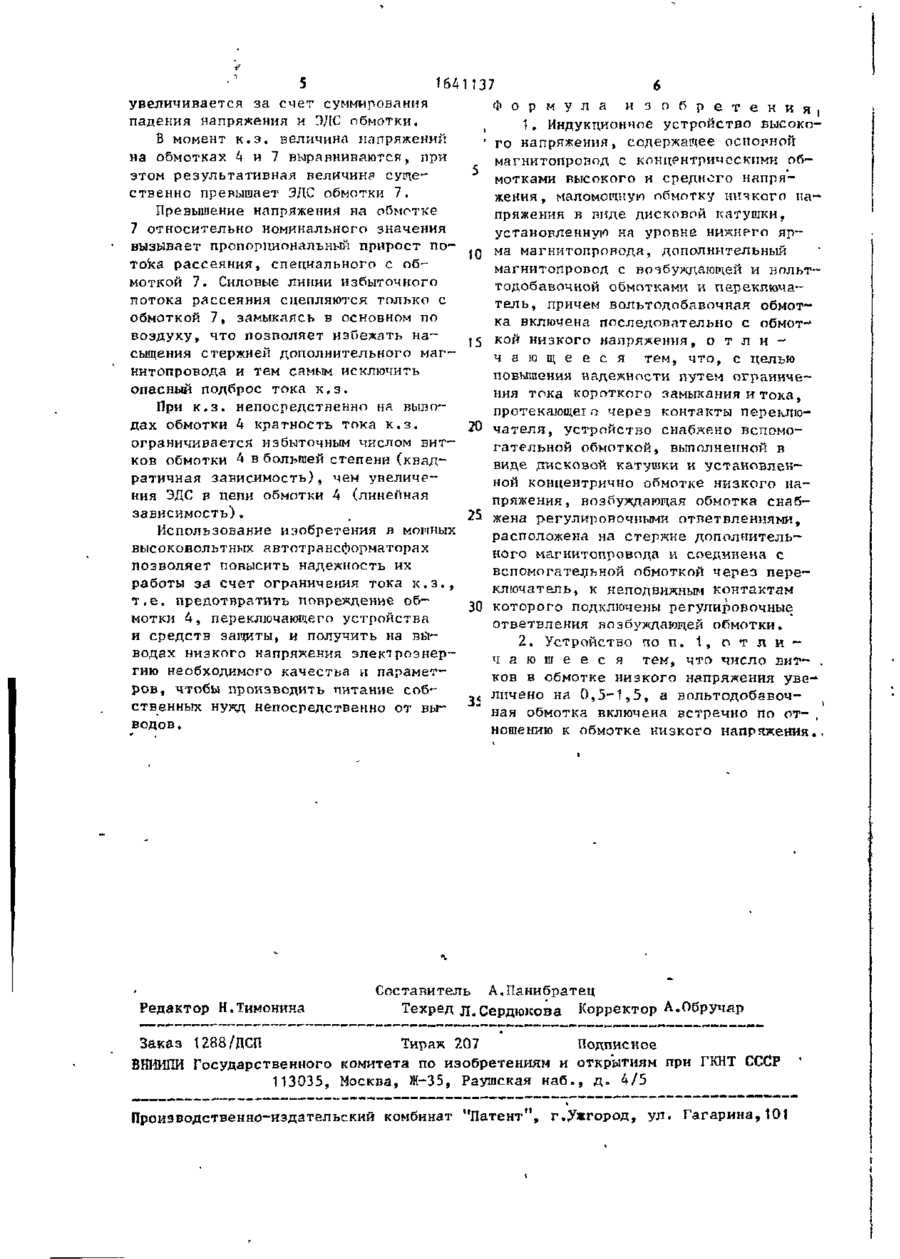

010073 ДЛЯ СЛУЖЇ ЬНОГО ПОЛЬЗОВАНИЯ ЭКЗ N » СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SU (11) 1641137 H 01 F 27/30, 29/04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4631929/07 (22) 04.01.89 1 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт трансформаторостроения (72) М.А.Бики, В.М.Кириллов, В.М.Макаров и В.Ю.Френкель ( (53) 621.314.223 (088.8) (56) Авторское свидетельство СССР N 1156507, кл. Н 01 F 27/30, 1983. * Авторское свидетельство СССР Р 1140631, кл. Н 01 F 29/04, 1983. (54) ИНДУКЦИОННОЕ УСТРОЙСТВО ВЫСОКОГО НАПРЯЖЕНИЯ (57) Изобретение относится к электротехнике, а именно к мощным высоковольтным автотрансформаторам с низко вольтной обмоткой для питания собственных нужд. Цель изобретения - повышение надежности путем ограничения тока короткого замыкания и тока, протекающего через контакты переключателя. Устройство снабжено вспомогательной обмоткой 5, расположенной концентрично обмотке низкого напряжения и сеединенной через переключатель 10 с возбуждающей обмоткой 8, расположенной на стержне дополнительного магнитопровода 6. Вольтодобавочная * обмотка 7, также расположенная на дополнительном магнитопроводе 6, соединена с обмоткой 4 низкого напряжения последовательно, в том числе встречно при увеличении числа витков обмотки 4. 1 ил. < е СО 13-91 1641П7 Изобретение относится к области электротехники, а именно к трансформаторостроению, и может найти применение в мощных силовых автотрансформаторах высокого напряжения. Цель изобретения - повышение надежности путем ограничения тока КЗ в цепи питания собственных нужд и тока, протекающего через контакты переключателя . На чертеже показано расположение обмоток на стержнях основного и дополнительного магнитопроводов и дак-а схема соединения обмоток для одной фазы. Индукционное устройство содержит основной магнитопровод 1, на каждом стержне которого установлены концентрические обмотки высокого 2 и среднего 3 напряжения, основная обмотка 4 низкого напряжения и вспомо гательная 5 для питания собственных нужд и дополнительный магнитопровод б шихтованной конструкции» па каждом стержне которого установлены концентрически вольтодобавочная обмотка 7 для регулирования напряжения питания собственных нужд и возбуждающая обмотка 8 с регулировочными ответвлениями 9 и переключателем 10 ответвлений для регулирования возбуждения дополнительного магнитопровода. Основная и вспомогательная обмотки А и 5 выполнены в виде дисковых катушек, расположенных концентрично в изоляционном каркасе 11, установленном в промежутке между ярмовой изоляцией 12 и ярмом 13 основного магнитопровода 1. Возбуждающая обмотка 8 установлена у стержня дополнительного магнитопровода 6 и представляет собой внутренний концентр, а вольтодобавочная обмотка 7 установлена снаружи и является наружным концентром. Дополнительный магнитопровод 6 имеет количество стержней, равное количеству стержней основного магнитопровода 1 и вместе с ним установлен в общем баке. 10 15 20 25 30 35 40 45 50 Обмотки 4 и 7 соединены последовательно, при этом свободный конец 55 обмотки 7 соединен с линейным выводом 14 нивкого напряжения, свободный конец обмотки соединен с выводом нейтрали 15. Для компенсации превышения напряжения на обмотке 4 при увеличенном числе витков номинальное напряжение обмотки 7 выбрано равным указанному превышению по величине и противоположным по направлению. Величина компенсации напряжения обмотки 4 регулируется с помощью переключателя возбуждающей обмотки. Напряжение параллельно включенных обмоток 5 и 8 является расчетной величиной и определяется величиной номинального тока переключателя из условия равенства ампервитков обмоток 7 и 8. Обмотки 4 и 7, рассчитанные на большие токи, выполнены из транспонированного провода, в обмотки 5 и 8, рассчитанные на относительно небольшой ток переключателя, выполнены из обычного провода прямоугольного сечения. Трехфазный комплект обмоток 4 и последовательно соединенных с ними обмоток 7 соединены по схеме "Звезда" с выведенной нейтралью, а комплект обмоток 5 и параллельно соединенных с ними" обмоток Я соединены по схеме "треугольник". Для ограничения тока при к,з. на выводах обмотки 4 расчетное число витков в дробном выражении» точно соответ ствующее номинальному значению напряжения, дополнено до целого числа на величину 0,5-1,5 витка. Фактическая величина напряжения обмотки 4 за счет указанного округления числа витков превышает номинальное значение на 15—40%. При включении индукционного устройства в линию электропередач в цепи питания собственных нужд действуют две встречные ЭДС, большая из которых индуктируется в обмотке 4, меньшая - в обмотке 7. Результирующая ЭДС равна величина номинального напряжения на выводах 14 низкого напряжения . Регулирование напряжения питания собственных нужд производится изменением возбуждения дополнительного магни7 опровода переключением числа витков обмотки 8. При подключении к выводам 14 низкого напряжения нагрузки напряжение на обмотке 4 уменьшается за счет падения напряжения внутри сапой обмотки, а напряжение на обмотке 7 5 164 1J37 6 увеличивается за счет суммирования Ф о р м у л а и з о б р е т е н и я , падения напряжения и 3JIG обмотки. , 1. Индукционное устройство Б Ы С О К О Б момент к.з. величина напряжений ' го напряжения, содержащее основной на обмотках 4 и 7 выравниваются, при магнитопровод с концентрическими обэтом результативная величин? сущемотками высокого и среднего напряственно превышает ЭДС обмотки 7. жения, маломощную обмотку низкого наПревышение напряжения на обмотке пряжения в виде дисковой катушки, 7 относительно номинального значения установленную на уровне нижнего ярвызывает пропорциональный прирост по- jQ ма магнитопровода, дополнительный тока рассеяния, специального с обмагнитопровод с возбуждаюп\ей и вольтмоткой 7. Силовые линии избыточного тодобавочной обмотками и переключапотока рассеяния сцепляются только с тель, причем вольтодобавочная обмотобмоткой 7, замыкаясь в основном по ка включена последовательно с обмот-* воздуху, что позволяет избежать на15 кой низкого напряжения, о т л и сыщения стержней дополнительного магч а ю щ е е с я тем, что, с целью нитопровода и тем самым исключить повышения надежности путем ограничеопасный подброс тока к.з. ния тока короткого замыкания и тока, При к.з. непосредственно на вывопротекающего через контакты переклюдах обмотки 4 кратность тока к.з. 20 чателя, устройство снабжено вспомоограничивается избыточным числом витгательной обмоткой, выполненной в ков обмотки 4 в большей степени (квадвиде дисковой катугаки и установленратичная зависимость), чем увеличеной концентрично обмотке низкого нания ЭДС в цепи обмотки 4 (линейная пряжения , возбуждающая обмотка снабзависимость). 25 жена регулировочными ответвлениями, Использование изобретения в мошных расположена на стержне дополнительвысоковольтных автотрансформаторах ного магнитопровода и соединена с позволяет повысить надежность их вспомогательной обмоткой через переработы за счет ограничения тока к.з., ключатель, к неподвижным контактам т.е. предотвратить повреждение об30 которого подключены регулировочные мотки 4, переключающего устройства ответвления возбуждающей обмотки. и средств защиты, и получить на в ' ьг 2. Устройство по п. 1, о т л и водах низкого напряжения электроэнерч а ю ш е е с я тем, что число вит- . гию необходимого качества и параметков в обмотке низкого напряжения уверов, чтобы производить питание собличено на 0,5-1,5, а вольтодобавочственных нужд непосредственно от выная обмотка включена встречно по от- , водов. ношению к обмотке низкого напряжения.. Редактор Н.Тимонина Составитель А.Панибратец Техред л.Сердгокова Корректор А.Обручар Заказ 1288/ДСП Тираж 207 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва» Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
